正交轴直角转向传动用万向耦合构件

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1117951
  • 正交轴直角转向传动用万向耦合构件
  • 正交轴直角转向传动用万向耦合构件
  • 正交轴直角转向传动用万向耦合构件
  • 正交轴直角转向传动用万向耦合构件
  • 正交轴直角转向传动用万向耦合构件
  • 正交轴直角转向传动用万向耦合构件
  • 正交轴直角转向传动用万向耦合构件
  • 正交轴直角转向传动用万向耦合构件
  • 正交轴直角转向传动用万向耦合构件
  • 正交轴直角转向传动用万向耦合构件

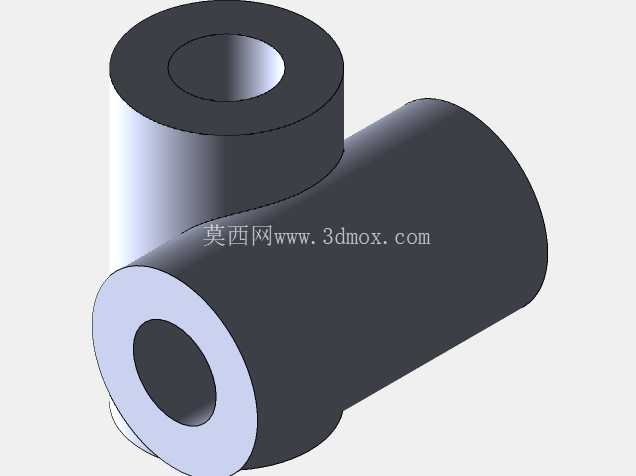

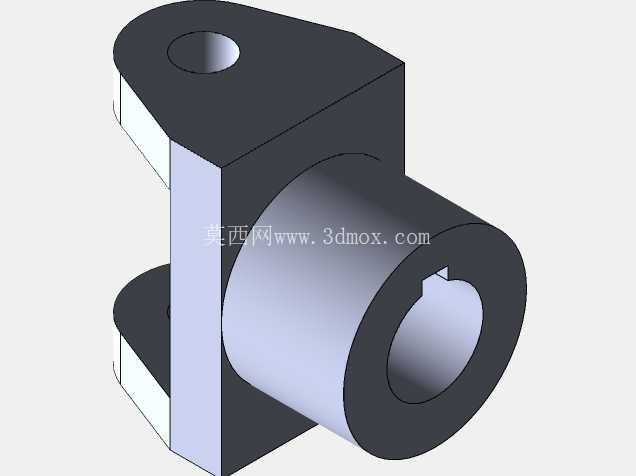

  在中小功率传动系统的布局设计里,两根轴线呈空间垂直交错的轴段经常会遇到安装偏差、运行中微量窜动或者机架焊接变形带来的对中难题,这类正交布置的耦合构件就是为这类场景准备的。从结构形态上看,整体由两个呈90度正交布置的空心筒段交汇而成,两个筒段各自预留贯通内孔,用来分别套装在两根垂直布置的传动轴端部,筒段的壁厚经过受力校核,既保证扭矩传递过程中筒壁不会出现局部屈曲,也不会因为冗余壁厚过多带来不必要的转动惯量增量。

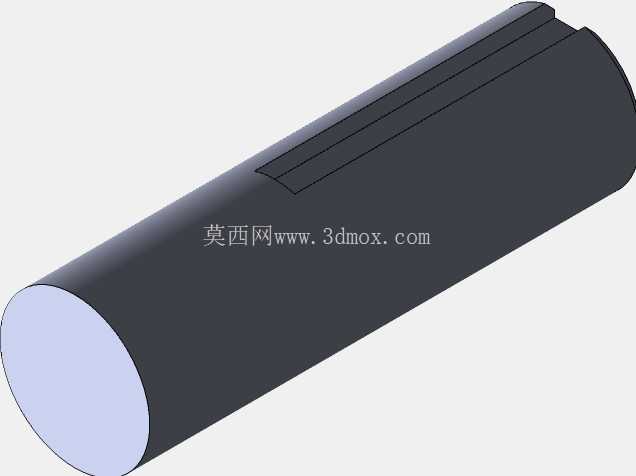

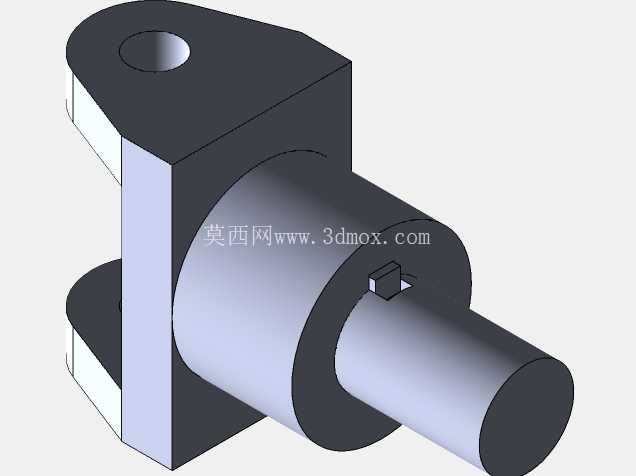

  实际产线里这类构件常见于轻工输送线的转角换向工位、小型通讯设备的调谐传动链路、桌面级工装的手动进给机构,还有一些试验台架上需要把水平输入的转动转向垂直方向输出的部位,相比采用一对锥齿轮来实现换向,这种耦合结构不需要加工高精度齿形,零件数量少,装配时不需要严格保证齿轮副的侧隙与啮合接触斑点,对安装工位的加工公差容忍度更高。设计这类构件的时候,首先要确定的是两个内孔的公称直径,内孔和配合轴段一般采用小间隙过渡配合,既方便现场套装装配,也能在轴受热伸长的时候留出微量滑移余量,避免出现轴向憋卡。

  两个筒段的交汇圆角位置是应力集中的高发区域,建模的时候不能直接做直角相贯,要在内侧和外侧都设置平滑过渡圆角,把扭矩传递时的峰值应力分散到更大的区域,防止交变载荷下在相贯线位置萌生疲劳裂纹。筒段的轴向长度需要结合安装边界来定:套装在轴上的配合段长度不能小于轴径的1.2倍,否则传递扭矩的时候配合面的压应力过大,容易出现孔壁压溃甚至打滑;但也不能设计得过长,否则会额外占用轴端的轴向空间,和相邻的轴承座、限位挡圈发生干涉。从安装边界来看,两个正交筒段的外圆轮廓在转角处形成的包络空间,在布局阶段就要提前校核,要和周围的机架护罩、走线槽、相邻传动件留出至少3到5毫米的安全间隙,避免设备运行振动的时候出现磕碰摩擦。

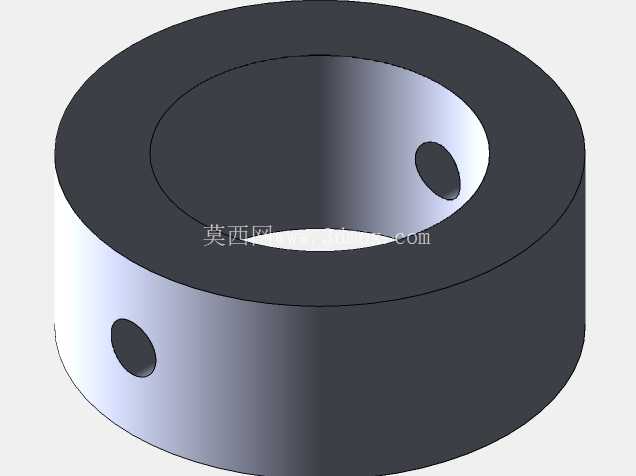

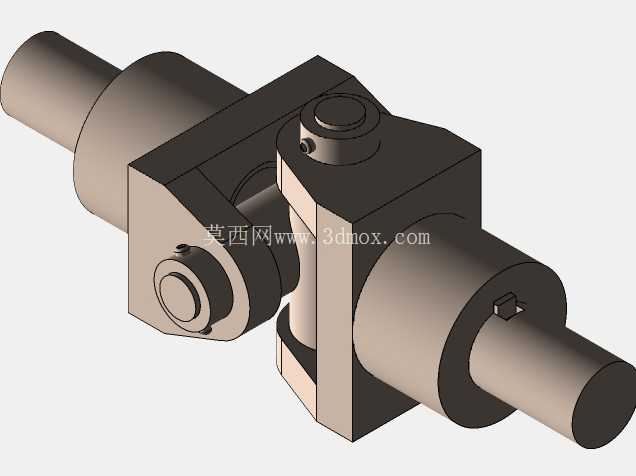

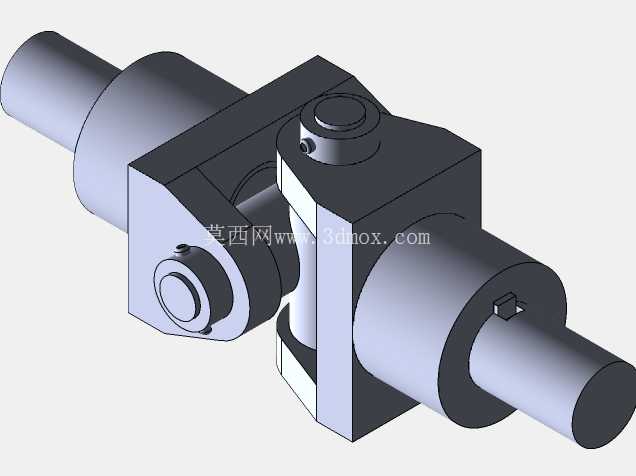

  和传统的刚性十字轴万向联轴器相比,这种一体化正交耦合结构没有额外的十字销轴、滚针轴承这些零散小件,不需要定期补充润滑脂,在粉尘或者轻度油污的工况下维护工作量很低,适合那些不需要大角度角向补偿、只需要解决垂直轴之间小量对中偏差的传动场合。建模过程中两个内孔的同轴度、两个筒段轴线的空间垂直度是要重点控制的几何公差,如果轴线垂直度偏差过大,转动过程中会带动两根轴产生附加的径向交变载荷,时间长了会导致支撑轴承过早失效。筒段的端面一般会预留紧定螺钉的安装孔位,用来从径向锁紧内部穿过的轴,紧定螺钉的尖端通常对准轴上预先加工的凹坑,这样锁紧之后扭矩传递的可靠性更高,不会出现相对转动。在一些需要轻量化的手动操作机构里,这类构件也可以采用硬质铝合金加工,重量轻,操作人员扳动的时候手感更轻便;如果是传递较大扭矩的工位,则选用45号钢调质处理,表面做发黑防锈,兼顾强度和成本。整个构件没有复杂的曲面特征,加工时只需要车削两个外圆和内孔、一次装夹铣削相贯部位或者直接采用棒料焊接后精加工,工艺性很好,普通的车铣设备就能完成制造,不需要特殊的定制刀具,非常适合非标设备设计时快速选型套用。
