异形连接摇臂结构件三维建模作品

该异形连接摇臂构件属于机械传动系统中的力传递部件，常见于需要实现非同轴动力换向、长距离力矩传递的轻载传动场景，在小型自动化执行机构、便携设备的传动链路、专用工装的联动结构中都能见到同类结构的应用。这类构件的核心作用是在两个存在空间夹角、距离较远的运动副之间传递往复摆动力矩，相比直杆类连杆，异形轮廓的结构可以在传递力矩的同时避让周边的其他安装部件，避免运动过程中出现结构干涉。

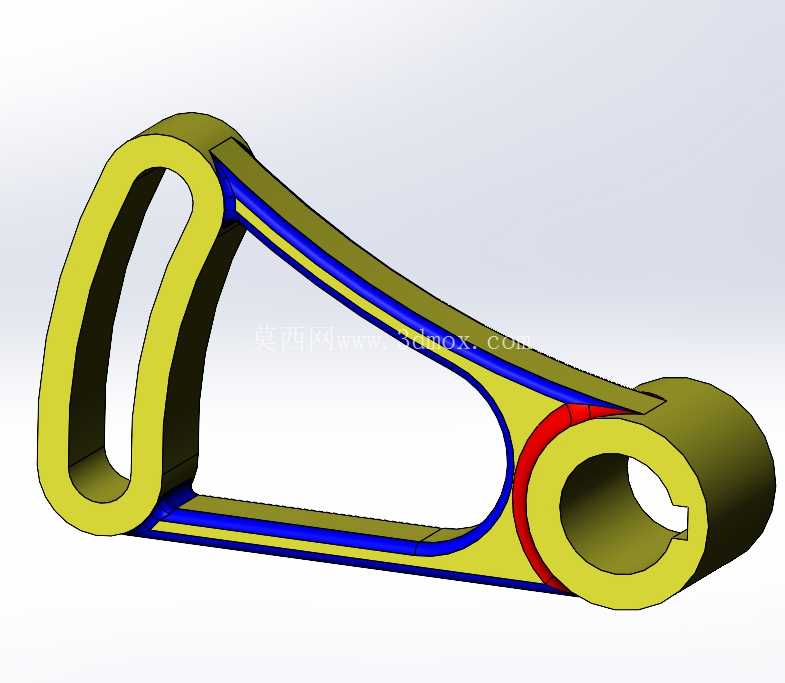

从结构功能来看，构件一端为封闭的异形环式握持/铰接端，该端的内轮廓做了圆弧过渡处理，既可以作为手动操作的握持部位适配人工施力的轮廓需求，也可以作为铰接端连接销轴实现摆动副的装配，环体的壁厚做了等厚设计，在保证环体抗扭强度的同时尽可能降低构件整体重量，避免运动过程中产生过大的惯性力。构件另一端为带键槽的圆筒铰接端，内孔的键槽结构用于和配套的传动轴配合，传递扭矩时可以避免轴与孔之间出现相对转动，保证力矩传递的精度，圆筒端部的外圆做了倒角处理，方便装配时快速对准轴承或者轴套的安装位，降低装配难度。

设计过程中首先需要确定两端铰接点的中心距，这个尺寸直接决定了构件的力臂长度，直接影响传动力矩的大小，中心距过大会导致构件受力时根部弯矩过大出现形变，中心距过小则无法满足传动行程的需求。两端铰接点的空间夹角需要匹配实际安装空间的布局，连接臂的曲面轮廓并非随意设计，而是在确定两端安装位的边界后，沿着力的传递路径做平滑过渡，同时将臂身的截面设计为带加强筋的盒型结构，上下两层的薄壁搭配中间的侧向加强边，在不增加过多壁厚的前提下大幅提升臂身的抗弯、抗扭性能，相比实心结构重量可降低40%以上，同时避免应力集中在臂身的弯折部位。

安装边界方面，带键槽的圆筒端外径需要匹配配套安装的轴承内孔尺寸，键槽的宽度、深度符合对应轴径的平键安装标准，装配时圆筒端的端面需要和轴肩贴合，保证轴向定位精度；另一端的异形环内孔尺寸需要匹配配套的铰接销轴直径，环体的外轮廓需要预留足够的运动间隙，确保摆动过程中不会和周边的固定结构发生碰撞。臂身的侧面轮廓在设计时已经做了运动包络校验，整个构件在全行程摆动范围内，外轮廓与周边结构的最小安全间隙不小于2mm，避免加工误差或者装配偏差导致运动卡滞。

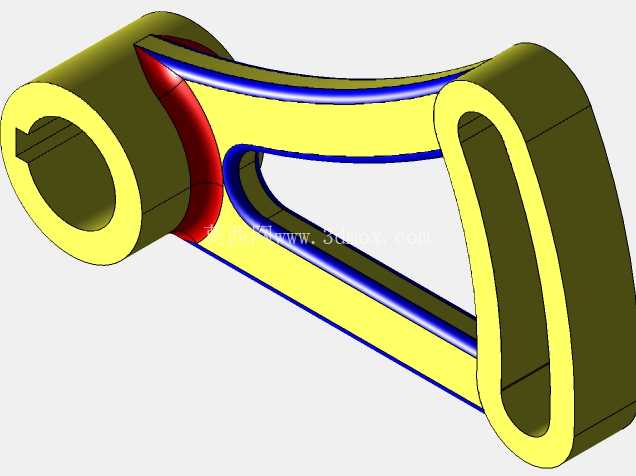

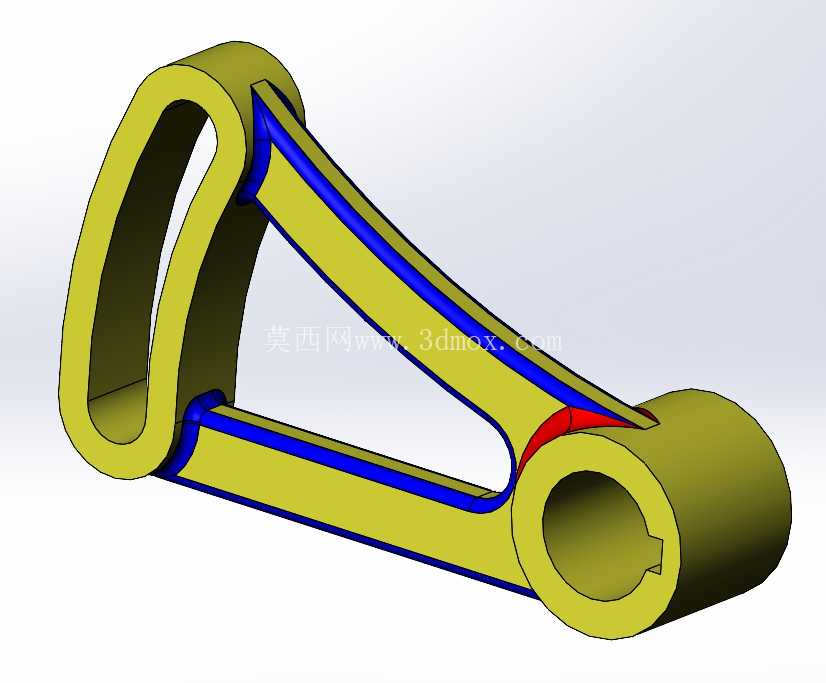

这类异形摇臂构件在建模时需要重点处理曲面的顺滑过渡，臂身与两端连接部位的圆角需要根据受力大小调整半径，受力较大的根部位置圆角半径更大，分散应力避免长期受交变载荷出现疲劳断裂。臂身内部的空腔结构在满足脱模或者加工工艺要求的前提下，尽可能做等壁厚设计，若采用注塑工艺生产，等壁厚结构可以避免成型过程中出现缩痕、翘曲等缺陷；若采用金属3D打印或者铣削加工，等壁厚结构也可以减少加工余量，降低加工成本。构件表面的不同颜色区域对应不同的装配配合面，黄色区域为非配合的外观面，蓝色区域为臂身的加强结构面，红色区域为键槽部位的应力集中强化区，实际生产中这些区域可以根据受力需求选择不同的表面处理工艺，配合面做精加工保证装配精度，非配合面做常规的表面处理即可满足使用需求。
