45度双法兰连接弯式管道接头结构

在工业流体输送管路系统中，管路走向变向是现场布管最常遇到的工况，这类带双法兰结构的45度弯接头，是解决管路非90度转向、同时兼顾连接密封性与装拆便利性的核心配件，广泛应用在化工流体输送、市政给排水、暖通空调循环管路、小型液压站油路布设等场景中。不同于常见的90度直角弯头，45度弯角的结构设计能够让管路转向时的流体阻力更小，减少介质在转向位置的涡流损耗，对于输送含微小固体颗粒的介质时，也能降低颗粒对管壁的冲刷磨损，延长管路整体的使用寿命。

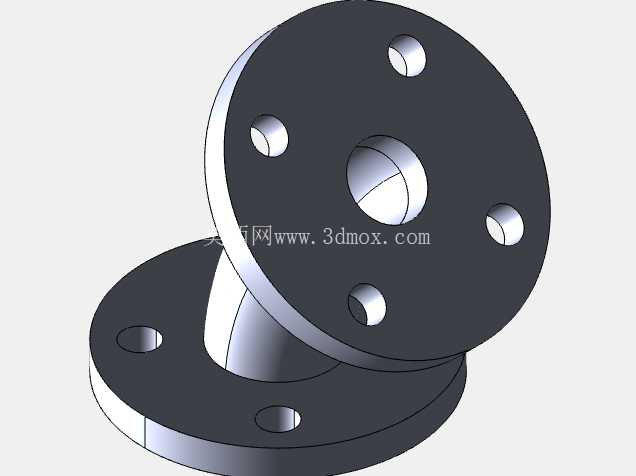

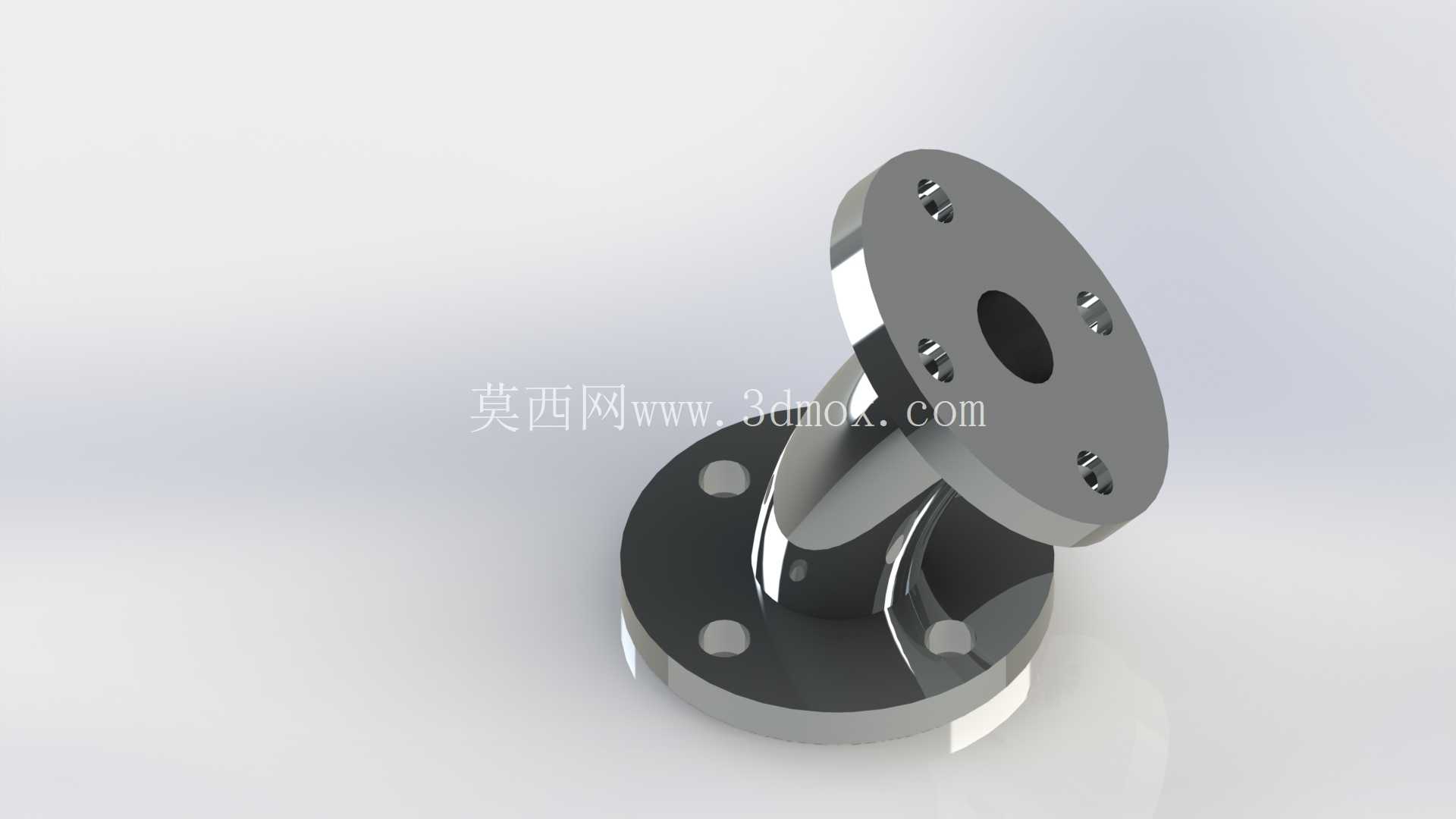

从结构设计逻辑来看，这个接头两端采用标准凸面法兰连接结构，法兰端面均匀分布4个螺栓过孔，安装时可通过匹配对应压力等级的法兰垫片，配合螺栓紧固实现端面密封，无需额外加工焊接坡口，现场安装不需要动火作业，对于防爆要求高的化工车间、井下管路布设场景适配性更强。两端法兰的同轴度在建模时做了严格的公差约束，法兰端面与弯管段的焊接位置做了圆弧过渡处理，避免应力集中，在管路承受内压或者轻微振动时，过渡位置不会出现应力开裂的问题。弯管段采用等通径设计，整个流道内径保持一致，不会出现通径缩径导致的流量损失，流道内壁做了顺滑过渡处理，介质流经转向位置时不会出现明显的压力降。

从安装边界来看，两端法兰的螺栓孔中心圆直径遵循常用管路法兰标准，选型时只要匹配对应公称通径、公称压力的配对法兰即可直接安装，不需要额外加工转接件。接头整体的轴向安装尺寸经过优化，相比焊接式45度弯头，法兰连接的形式不需要预留焊接操作空间，在管路排布紧凑的设备内部，比如小型冷水机组内部管路、液压阀组周边管路布设时，能够有效节省安装空间，后期维护拆卸时只需要松开两端法兰螺栓即可更换接头，不需要切割管路，大幅降低后期运维的工作量。

建模过程中，法兰端面的密封面凸台高度、螺栓孔的沉孔深度都做了符合实际加工要求的细节处理，弯管段的壁厚根据常用公称压力对应的管壁厚度做了等比例还原，既保证模型用于装配干涉检查时的尺寸准确性，也能直接用于工程出图、生产加工的参考。在实际设备选型时，这类法兰弯接头不需要考虑焊接工艺的质量波动，连接可靠性更高，对于需要经常拆装检修的管路段，比如设备进出口的管路连接位置，用这类法兰式弯接头比焊接式弯头的运维成本低很多。另外，法兰连接的形式也方便后期调整管路走向，如果现场布管时出现小范围的尺寸偏差，可以通过调整法兰螺栓的紧固间隙、更换不同厚度的密封垫片来补偿安装误差，降低现场安装的对位难度。

在三维装配设计中调用这个模型时，可以直接将两端法兰的密封面作为装配基准面，与管路系统中其他法兰元件做配合约束，模型的重量、重心参数也按照金属材质的实际密度做了赋值，在做管路系统的应力仿真、管夹受力计算时，可以直接提取模型参数使用，不需要二次修正模型尺寸。不同于螺纹连接的弯接头，法兰连接的结构能够承受更高的管路压力，在中高压管路系统中也能稳定使用，不会出现螺纹连接处渗漏的问题。
