双头开口扳手工业级手动紧固工具结构

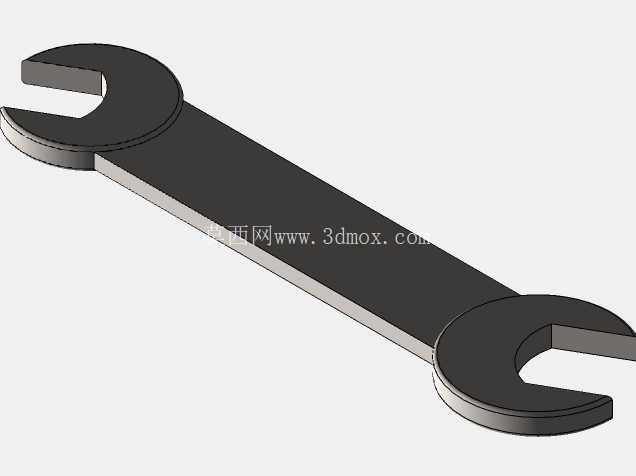

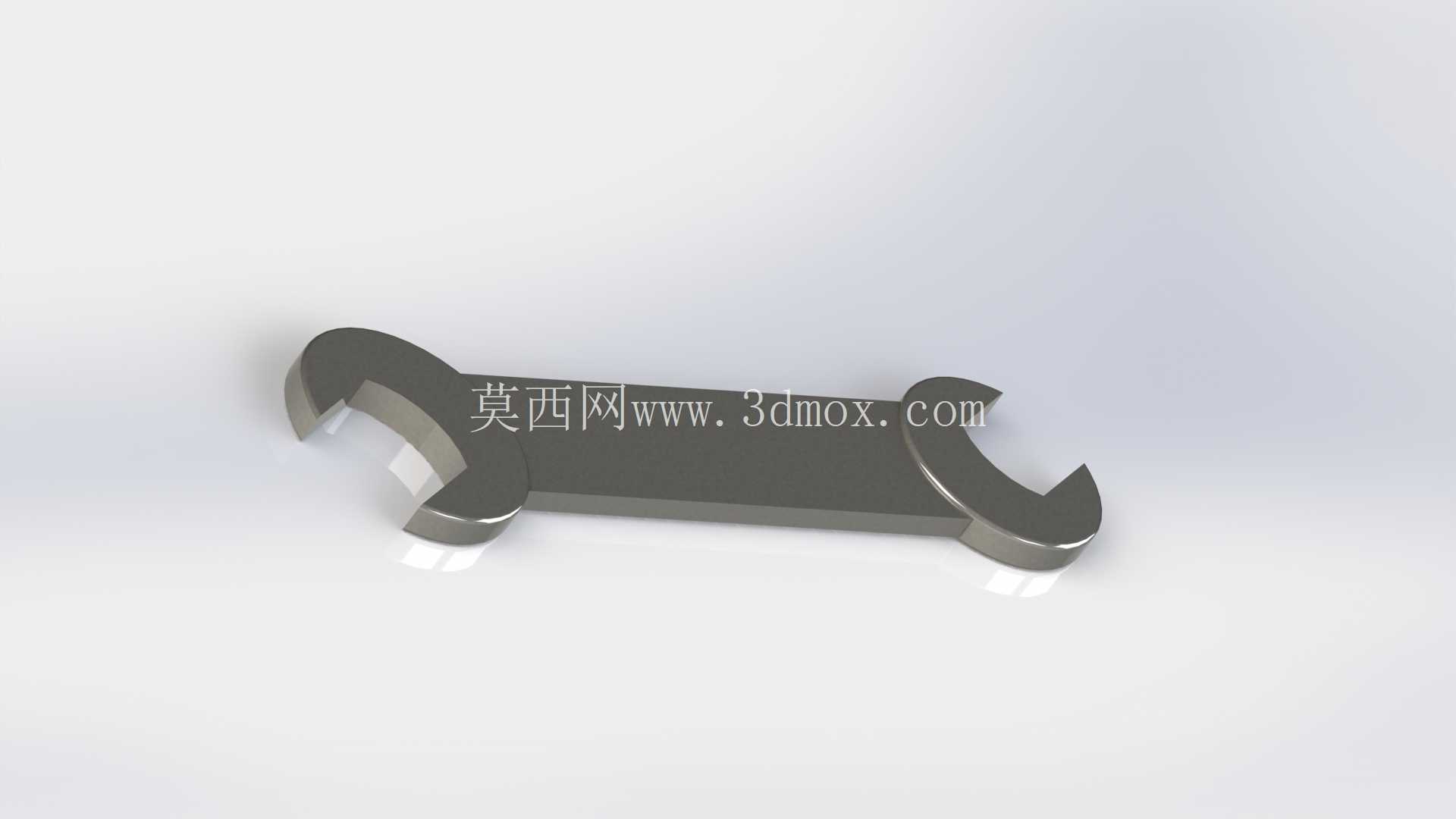

　　在设备装配、产线运维、机加工装夹、五金维修等各类工业场景里，双头开口扳手是普及率最高的手动紧固工具之一，它不需要配套复杂的动力源，依靠人力即可完成螺栓螺母的拧紧与拆卸作业，尤其适合狭窄空间内的紧固件操作，不会像棘轮扳手那样存在回转角度限制，也不会像套筒扳手那样需要频繁更换套头匹配不同规格，在小扭矩紧固件的快速拆装场景下，作业效率优势十分明显。这款双头开口扳手采用两端开口的对称式结构设计，两个开口分别对应不同规格的外六角紧固件，作业时可以根据螺栓尺寸快速切换工作端，减少工具更换的频次。

　　整体杆身采用平直的等截面设计，在保证扭转强度的前提下尽可能控制整体重量，长时间手持作业不会产生明显的负重感，杆身与开口头部的过渡位置做了圆弧卸力结构处理，避免扭矩传递过程中在应力集中位置出现断裂失效，这也是手动工具结构设计里最核心的强度考量点——很多低价扳手在使用中出现头部断裂，都是因为过渡位置直角结构导致应力集中，超出材料屈服极限后产生脆性断裂。开口部位的尺寸公差严格匹配对应规格的外六角螺栓对边尺寸，既不会因为间隙过大导致拧紧时打滑磨损螺栓棱角，也不会因为间隙过小无法顺利卡入紧固件，开口的两个受力面做了微小的倾角处理，卡入螺栓后可以自动贴合六角面的受力区域，拧紧过程中受力均匀，不会出现局部应力过大啃伤螺栓表面的情况。从安装边界来看，这类开口扳手的作业空间要求远低于套筒、梅花扳手，它只需要从螺栓的径向方向卡入即可完成作业，不需要在螺栓轴向方向预留套入工具的空间，在设备内部管线密集、螺栓轴向有遮挡的场景下，这种结构的适配性是其他紧固工具无法替代的。比如在液压阀组安装、电气柜内部接线端子紧固、模具周边紧固件调整这类场景里，螺栓周围往往布满管线、其他结构件，轴向没有足够空间放入套筒，梅花扳手又无法从侧面卡入，这时候双头开口扳手就成了唯一可选的手动紧固工具。

　　设计这类手动工具的三维结构时，首先要确认对应国标紧固件的对边尺寸公差，保证开口尺寸的配合精度，其次要根据额定拧紧扭矩核算杆身的截面尺寸，保证在最大允许扭矩下杆身的扭转形变在弹性范围内，不会出现永久变形，同时还要考虑人手握持的舒适度，杆身的边缘做倒钝处理，不会在施力时硌伤手掌。整体的外形尺寸遵循常规手动工具的比例设计，杆身长度与开口规格匹配，规格越大的开口对应的杆身长度越长，利用杠杆原理放大人力输出的扭矩，保证拧紧时可以达到螺栓要求的预紧力，同时不会因为长度过长导致扭矩超出螺栓的屈服极限，造成螺栓断裂。在实际运维场景里，这类扳手常和活扳手、内六角扳手配套放在随身工具包中，应对不同规格、不同位置的紧固件拆装需求，它的结构没有复杂的活动部件，故障率极低，只要不超出额定扭矩使用、不用来撬砸其他工件，使用寿命可以达到十几年甚至更久。很多维修人员在处理小规格紧固件时，更愿意使用这种固定开口的双头扳手，因为它的开口尺寸固定，卡入螺栓后不会出现打滑，相比活扳手不需要每次调整开口尺寸，作业速度更快，也不会因为活扳手的活动 jaw 存在间隙导致拧圆螺栓棱角。

　　在建模过程中，这类零件的结构看似简单，但细节处的处理直接决定了后续生产出的工具是否好用，比如开口处的倒角大小，倒角太小卡入螺栓时容易卡滞，倒角太大又会减少受力面的接触面积，导致局部压强过大；杆身的厚度如果太薄，大扭矩下会出现弯曲变形，太厚又会增加不必要的重量，握持费力；两端开口的角度差也有讲究，常规双头开口扳手的两个开口会错开15度角，这样在平面上拧螺栓时，每次只需要15度的回转空间就可以完成扳手的换位，在空间特别狭窄的位置，这个角度设计可以大幅提升作业的便利性，不需要把扳手完全取出重新对位，只需要翻转扳手就可以继续拧动螺栓，这些细节都是经过几十年实际使用迭代出来的结构优化点，不是凭空设计出来的。
