ISMC75×40槽钢截面工业型材结构设计

　　在常规工业钢结构搭建、设备机架制作、管线支撑布设的场景里，这类窄翼缘槽钢是应用频次极高的结构用材，区别于普通热轧槽钢的截面参数，ISMC系列的翼缘斜度、腹板厚度配比更适配南亚及部分东南亚区域的工程用材标准，做海外项目结构选型时经常会碰到对应规格的调用需求。从截面特性来看，75mm的腹板高度搭配40mm的翼缘宽度，属于小截面轻型承重型材范畴，单米重量控制在较低区间，单人即可完成搬运与现场裁切作业，不需要动用重型吊装设备，非常适合做轻型设备的底部承托框架、电气柜的侧边安装立柱、厂区管廊的小口径管线支吊架，以及轻型输送线的侧边导轨基座。

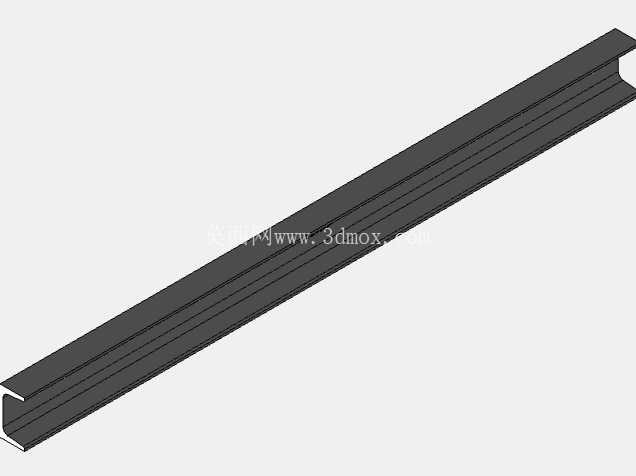

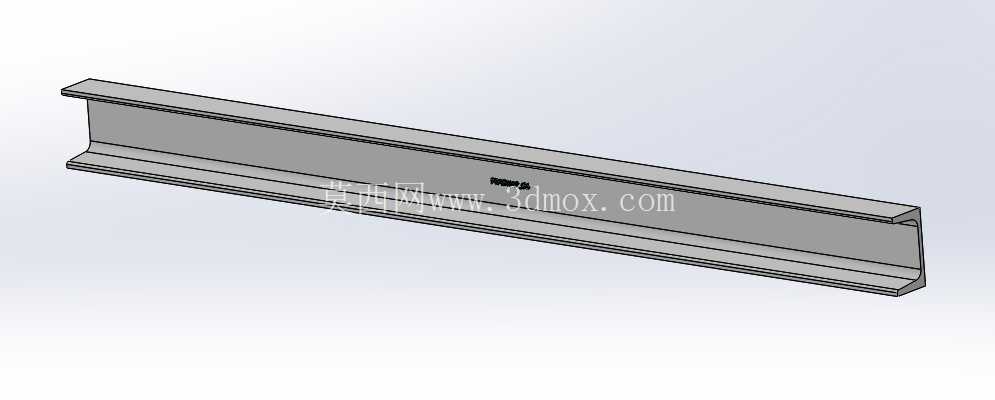

　　设计这类型材的三维模型时，首先要还原热轧工艺带来的截面细节：翼缘内侧存在固定斜率的倾斜面，而非垂直于腹板的直角结构，腹板与翼缘的过渡位置有标准规定的圆角半径，不能直接做成直角拼接，否则后续做有限元受力分析时，应力集中系数会和实际型材的测试数据出现明显偏差，直接影响结构校核的准确性。建模过程中要优先锁定截面的形心位置，因为后续做装配调用时，不管是和同规格型材做对接焊接，还是和连接板、螺栓紧固件做配合，都需要以形心轴作为装配基准，避免出现装配偏移导致的工程算量错误。

　　从安装边界来看，该规格槽钢的腹板厚度适配常规M8-M12的螺栓穿孔作业，翼缘宽度足够放置普通平垫与弹垫，不需要额外加装加宽垫片，现场安装时可以直接在腹板上开孔穿装螺栓，也可以在翼缘面焊接连接角码，两种连接方式都能满足常规静载荷下的承重要求。要注意的是，这类轻型槽钢的抗扭性能相对较弱，做结构设计时如果存在偏心载荷，需要间隔一定距离加装横向加劲肋，或者搭配角钢做成组合截面，避免长期受载后出现侧向失稳的问题。在做设备机架设计时，该规格型材常用来做框架的横向连接杆件，和方管、矩形管搭配使用时，要注意截面高度差带来的连接面错位问题，提前在连接位置设计适配的转接板，不要现场随意切割焊接破坏型材的原有受力结构。

　　做三维建模时还要还原型材的端面垂直度公差，实际热轧型材的端面会存在轻微的斜切误差，模型里可以按照标准公差范围预留安装间隙，避免装配时出现杆件长度方向的干涉问题。对于做通讯基站户外支架、小型设备操作台框架、厂区通风管道支吊的设计人员来说，精准的型材三维模型可以直接调用到装配体里，不需要每次都重新绘制截面草图，能大幅提升结构设计的效率，同时也能保证生成的工程图里的截面参数、材料算量和实际采购的型材参数完全匹配，避免出现材料采购错误、现场安装无法对位的问题。另外在做型材的开孔设计时，要注意避开腹板与翼缘的过渡圆角区域，这个位置的板材厚度大于腹板平均厚度，现场钻孔难度大，也容易出现钻孔偏移的问题，尽量把螺栓孔布置在腹板的平直区域，孔边到型材边缘的距离要满足钢结构设计规范的最小边距要求，避免受载后出现孔边撕裂的情况。
