斜接角度过渡矩形通风管道构件

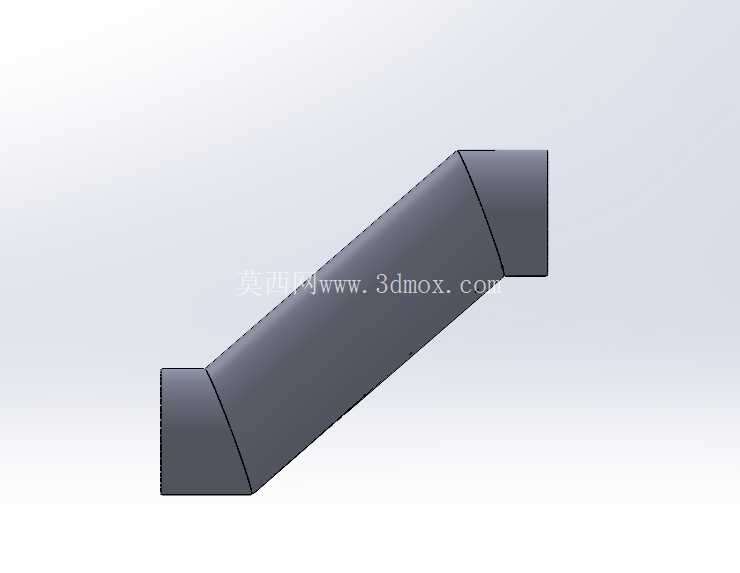

　　在商用建筑通风系统、工业除尘管路布设、车间废气收集管网的现场施工中，经常会遇到管线需要避让梁柱、其他工艺管线或者设备接口的场景，这时候就需要用到带固定转角的管道过渡构件，来完成两段不同走向矩形风管的平顺衔接，避免管路出现直角突变带来的风阻激增、紊流噪音等问题。这类角度管道构件的设计核心，首先要匹配对接风管的截面尺寸，两端的法兰连接边需要预留标准的螺栓孔位间距，保证和上下游直管段、风阀或者设备接口能够直接对位安装，不需要现场额外裁切修配。从结构形态上看，该构件采用等截面斜接过渡形式，整体弯折角度根据现场布设的空间走向确定，管壁采用等厚度钣金板材折弯成型，接缝处采用满焊或者咬口工艺保证管路的气密性，避免输送气体过程中出现漏风泄压的问题。

　　设计过程中需要重点考量弯折段的曲率过渡，不能出现内壁的突兀折角，否则会在管路内部形成涡流区，长期运行过程中容易积留粉尘、纤维类杂质，不仅会增大风阻降低通风效率，在输送含易燃易爆粉尘的气体时还会带来安全隐患。安装边界方面，这类转角构件的两端接口中心距需要提前根据管线排布的空间尺寸核算，既要保证转角后管线的走向符合设计标高要求，还要预留出法兰连接的操作空间，尤其是在管线密集的吊顶夹层、设备旁侧的狭窄安装区域，构件的整体外轮廓尺寸不能和周边的桥架、水管、消防管线产生干涉。

　　和普通的直角弯头相比，这类非90度的角度过渡管道，更适配现场非正交的管线走向需求，不需要通过多段直管加弯头拼接来凑出所需转角，能够减少管路的连接节点数量，降低现场安装的密封工作量，同时也减少了接头位置的漏风风险。在钣金展开下料阶段，需要精准计算斜接位置的相贯线切口尺寸，折弯过程中要控制好每一段管壁的折弯角度，保证两端接口的平面度，避免对接时出现法兰面错位、螺栓无法穿入的问题。对于有保温要求的通风系统，这类构件的外轮廓尺寸还要预留出保温层的包覆厚度，避免保温施工后构件整体尺寸超出预留的安装空间。

　　在工业除尘系统中使用时，构件内壁需要做光滑处理，减少粉尘挂壁的可能，弯折角度的设置还要结合管路内的风速设计，保证气流携带的粉尘能够顺利通过转角位置，不会在转角处沉积造成管路堵塞。在新风系统的管路布设中，这类角度构件能够更好地贴合建筑结构的斜向梁体、异形吊顶的走向，减少管路的弯折次数，降低新风输送过程中的风压损失，提升末端风口的出风效率。设计建模阶段需要同步考虑加工工艺的可行性，钣金折弯的R角要匹配加工设备的刀具参数，避免出现折弯开裂或者回弹角度超差的问题，两端的连接法兰采用和直管段统一的规格，保证整个管路系统的配件通用性，后期维护更换时不需要单独定制配件。
