法兰连接式单级离心泵结构设计

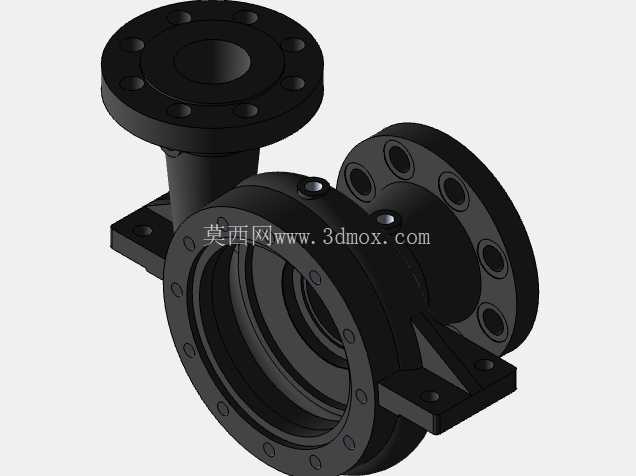

这款离心泵的结构设计完全围绕工业流体输送场景的实际安装与运行需求展开，三个带螺栓孔的法兰接口分别对应介质吸入、压出以及泵盖端的密封连接，所有法兰的螺栓孔分度圆直径、密封面凸台高度均匹配常规工业管路的通用安装标准，可直接对接同压力等级的工艺管线，无需额外制作过渡转接件。从安装边界来看，泵体底部集成的一体式安装支脚预留了四个螺栓固定孔，支脚的支撑面经过平面度公差约束，安装时可直接固定在混凝土基础或者钢制泵架上，支脚的高度设计预留了联轴器安装的操作空间，也能避免泵体运行时的振动直接传递到管路系统。

在功能特性的设计上，泵体的过流腔道采用了渐扩式的蜗壳结构，从叶轮外缘到压出口的流道截面平滑过渡，能够有效降低介质在流道内的湍流损失，提升泵的运行效率。进出口法兰的通径匹配常规管路的流速设计要求，吸入端法兰通径略大于压出端，可降低吸入管路的介质流速，减少泵的气蚀风险，适合输送清水、低粘度工业流体等介质，广泛应用在循环水系统、工艺介质输送、给排水配套等场景中。

设计过程中优先考虑了结构的工艺性与拆装维护的便利性，泵体与泵盖的连接法兰采用均匀分布的螺栓锁紧结构，密封面预留了密封垫片的安装槽位，日常维护时只需拆卸泵盖连接螺栓即可完成叶轮、密封件的更换，无需将整个泵体从管路上拆解下来。泵体上预留的两个注液、排气螺孔位置，分别设置在泵腔的最高处与最低处，开机前可通过高位螺孔完成泵腔排气，停机检修时可通过低位螺孔排空泵腔内残留的介质，避免残留介质冻裂泵体或者腐蚀内部过流表面。

从结构强度设计角度，泵体的壁厚根据额定工作压力做了等强度优化，法兰连接位置的壁厚做了局部加厚处理，避免螺栓锁紧时产生的应力导致法兰变形，支脚与泵体的连接位置设置了加强筋结构，可承受泵组运行时的振动载荷与管路传递的附加载荷，避免长期运行出现支脚断裂、泵体变形的问题。所有过流表面的过渡位置均采用圆角过渡，没有尖锐的直角结构，既可以减少介质流动的阻力，也能避免应力集中导致的泵体开裂风险，适配常规工业场景下的连续运行工况。

在安装适配性上，这款泵的轴向尺寸、进出口中心高度均匹配常用的单级离心泵安装尺寸标准，可直接替换同参数规格的老旧泵体，无需重新调整管路位置与基础尺寸，降低现场改造的工作量。泵体的轴承安装位与密封腔位置的尺寸公差按照精密配合要求设计，可适配标准规格的机械密封与滚动轴承，备件采购通用性强，不需要定制特殊规格的易损件，能够有效降低设备后期的维护成本。
