带压力表隔膜式脉冲阻尼器结构设计

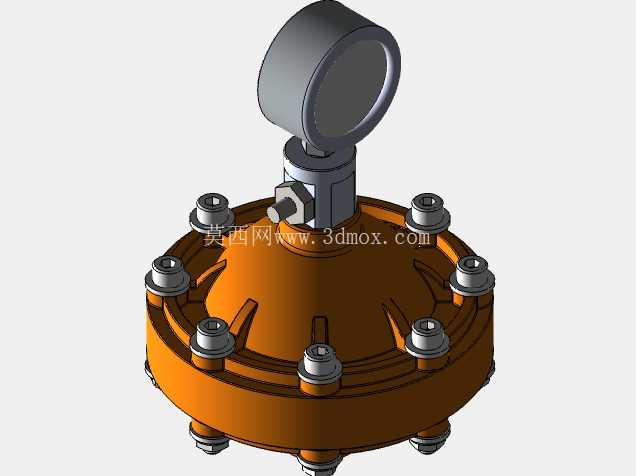

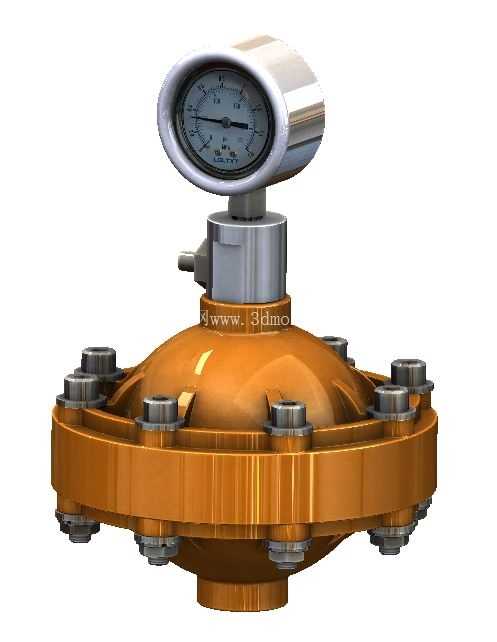

　　在化工流体输送、计量泵加药系统、水处理管路布设的现场工况里，管路内的流体压力脉动是极易被忽略却影响系统稳定性的核心问题——计量泵、柱塞泵这类容积式泵工作时的周期性排吸动作，会让管内流体产生规律性的水击与压力波动，轻则导致管路接头渗漏、流量计量精度失准，重则造成压力表传感器损坏、管路焊缝疲劳开裂，而脉冲阻尼器就是针对这类问题设置的管路缓冲元件。这款带顶部压力表的隔膜式脉冲阻尼器，采用上下分体式的腔室结构，下腔体为流体过流通道，上腔体为密封气室，中间通过耐腐隔膜将气液两腔完全隔离，避免输送介质与压缩气体直接接触造成的介质污染或者气体泄漏问题。

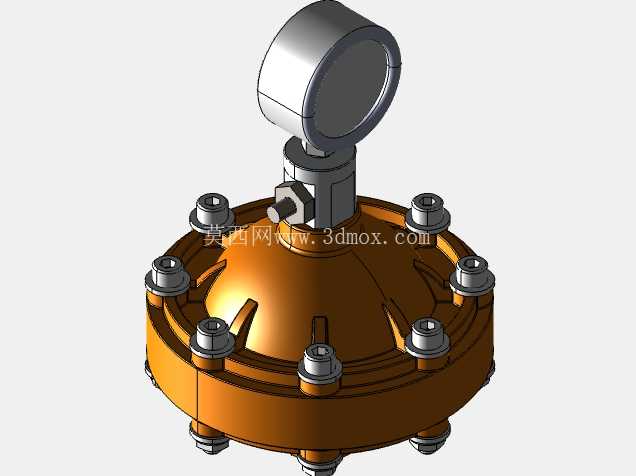

　　从结构设计逻辑来看，腔体外缘采用周向均匀分布的螺栓紧固结构，一圈共8套螺栓副沿法兰外缘等角度排布，保证隔膜压紧时的受力均匀性，避免局部密封压合不足导致的渗漏问题，同时这种均布螺栓的设计也方便后期现场维护时的隔膜更换，不需要专用工装就能完成拆装作业。顶部集成的压力表通过转接接头直接与上腔气室连通，能够实时显示腔体内的预充气体压力，现场运维人员不需要额外加装检测元件，就能直观判断阻尼器的工作状态是否处于正常区间，避免预充压力过高或者过低导致的缓冲效果失效。

　　在安装边界上，这款阻尼器采用底部法兰对接的安装形式，安装时需要垂直固定在泵出口的近端管路上，与管路出口保持短距离直连，过长的连接管路会削弱脉动吸收的效果；选型匹配时需要根据泵的单冲程排量、管路工作压力区间来匹配对应容积的型号，预充气体压力通常设置为管路正常工作压力的60%-80%，才能达到最优的脉动抵消效果。隔膜材质的选型可以根据输送介质的特性更换，输送普通清水类介质可以采用丁腈橡胶隔膜，输送酸碱类腐蚀性介质则可以更换为聚四氟乙烯复合隔膜，适配不同工况的使用需求。

　　相较于无隔膜的气囊式阻尼器，这种隔膜式结构的气室密封可靠性更高，不会出现气囊破裂导致的气体窜入管路问题，同时整体结构的过流部件没有复杂的流道死角，不容易残留介质造成堵塞，适合在加药系统、小型化工输送管路、净水处理设备这类对流量稳定性有要求的场景使用。在建模过程中，需要重点关注法兰螺栓孔的位置度公差，保证现场安装时能够与管路法兰精准对接，同时隔膜压紧面的平面度需要控制在合理公差范围内，避免压合时出现间隙造成渗漏；顶部压力表的转接接头采用标准管螺纹连接，方便后期更换不同量程的压力表适配不同压力等级的工况。实际使用过程中，当管路内出现压力峰值时，流体推动隔膜向上腔气室方向形变，压缩上腔的预充气体吸纳峰值压力，当管路内出现压力谷值时，气室内的压缩气体推动隔膜复位，将腔体内储存的流体释放回管路，以此平滑管路内的压力波动，将泵出口的压力脉动幅度控制在允许范围内，延长管路上各类仪表、阀门的使用寿命，同时保证流量计量的准确性。
