多通式弯转流体输送管道结构设计

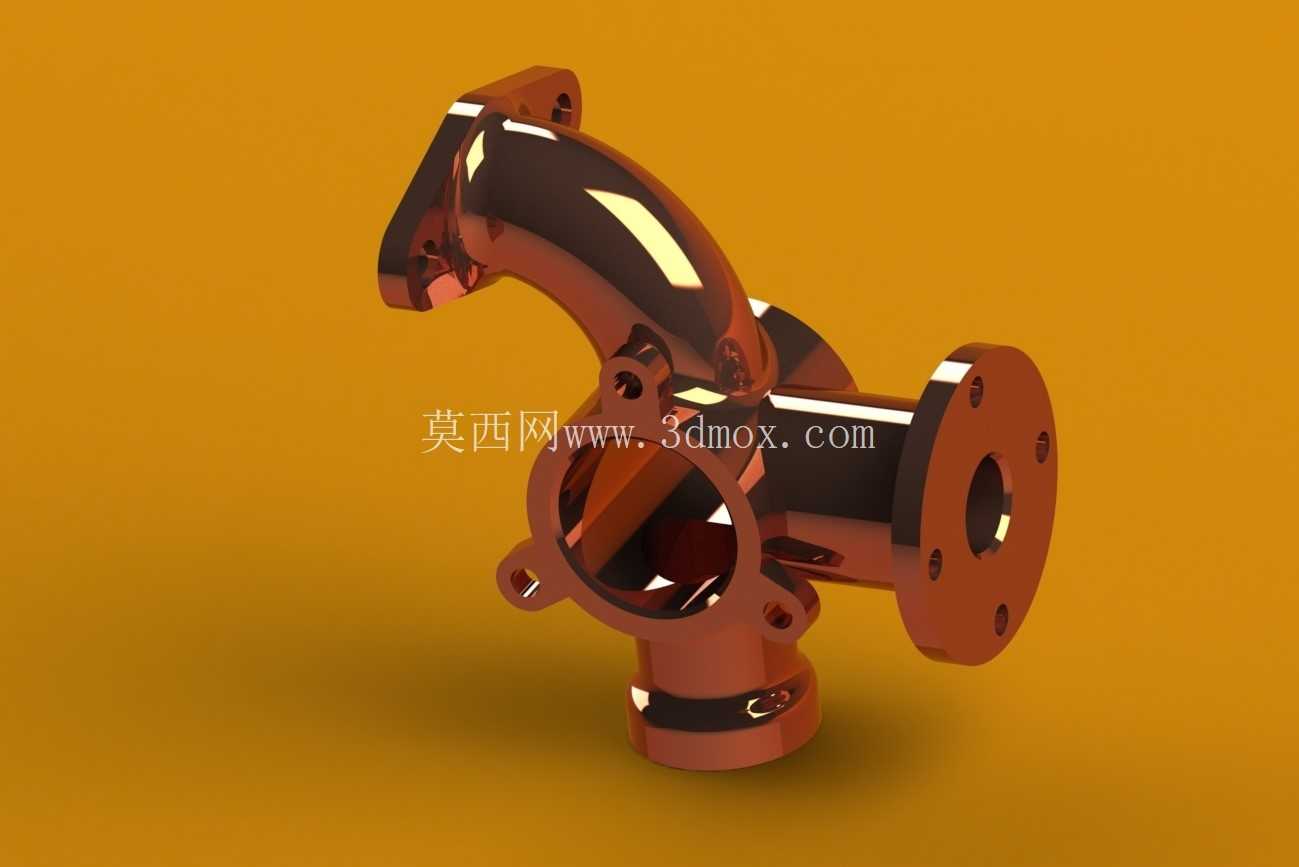

　　在流体输送管路系统的搭建作业中，多通路转向管道是改变介质流向、实现多支路汇流与分流的核心配件，这类构件常被应用在化工介质输送管网、市政给排水支路、暖通空调循环管路、小型液压动力回路等场景中，承担着介质路径转向、多管路对接整合的作用，相比单一直管与标准弯头的组合结构，一体化成型的多通弯转管道能减少管路对接节点数量，降低节点处介质泄漏的概率，同时缩减管路安装所需的占用空间。这款多通弯转管道采用一体化铸造成型后精加工的结构设计思路，主体包含一个垂直向下的直通接口、一个水平朝向的法兰对接端，以及一个向上弯转的斜向接口，三个接口的轴线在空间中呈非共面分布，可同时满足三路不同走向管路的对接需求，无需额外加装多个弯头与三通件进行拼接。

　　从结构设计细节来看，三个对接端均采用带螺栓孔的法兰连接结构，法兰端面预留有密封件安装的环形槽位，安装时可搭配对应压力等级的密封垫片，通过螺栓紧固实现接口处的静密封，能适配常规中低压流体输送的压力工况。弯转段的流道内壁做了圆弧过渡处理，没有直角转折的突兀结构，可有效降低介质在转向处的局部阻力损失，减少介质内杂质在转折处的沉积概率，长期运行时管路的压损波动更小，也能降低高速介质对管壁的冲蚀磨损速率。

　　在安装边界层面，水平法兰端的安装基准面与垂直向下接口的端面保持垂直公差，斜向弯转接口的轴线与水平接口轴线呈固定夹角，安装前可根据三个接口的相对位置预留安装操作空间，法兰端的螺栓孔采用跨中分布设计，对接时无需刻意调整周向角度即可完成螺栓穿装，能提升现场管路装配的效率。管道主体的壁厚根据各段的受力情况做了差异化设计，弯转处的壁厚略大于直通段壁厚，可抵消介质转向时对弯管外侧的冲击力，同时在各接口与主体的衔接位置做了圆角过渡，避免应力集中导致的结构开裂问题。

　　实际选型应用时，可根据输送介质的特性匹配对应的材质，输送普通水介质时可选用铸铁材质做防腐涂层处理，输送腐蚀性化工介质时可更换为不锈钢或衬塑材质，不同材质的构件外部连接尺寸保持一致，可实现同安装尺寸下的材质互换，无需重新调整周边管路的安装位置。这类一体化多通管道在紧凑型管路布局场景中优势明显，尤其是在设备内部管路排布空间有限的情况下，单个构件即可替代原来需要两到三个标准管件拼接才能实现的转向分流功能，减少了管路的总装零件数量，也降低了多个拼接节点带来的泄漏风险，后期管路维护时也无需逐个排查多个对接节点的密封情况，仅需检查三个法兰接口的密封状态即可。建模过程中对法兰端的螺栓孔位置度、流道内壁的圆弧过渡曲率、各接口端面的平面度都做了参数化约束，修改接口通径、弯转角度等参数时可直接驱动整体模型更新，能快速衍生出不同通径规格、不同转向角度的同系列管道模型，适配不同管径的管路设计需求。
