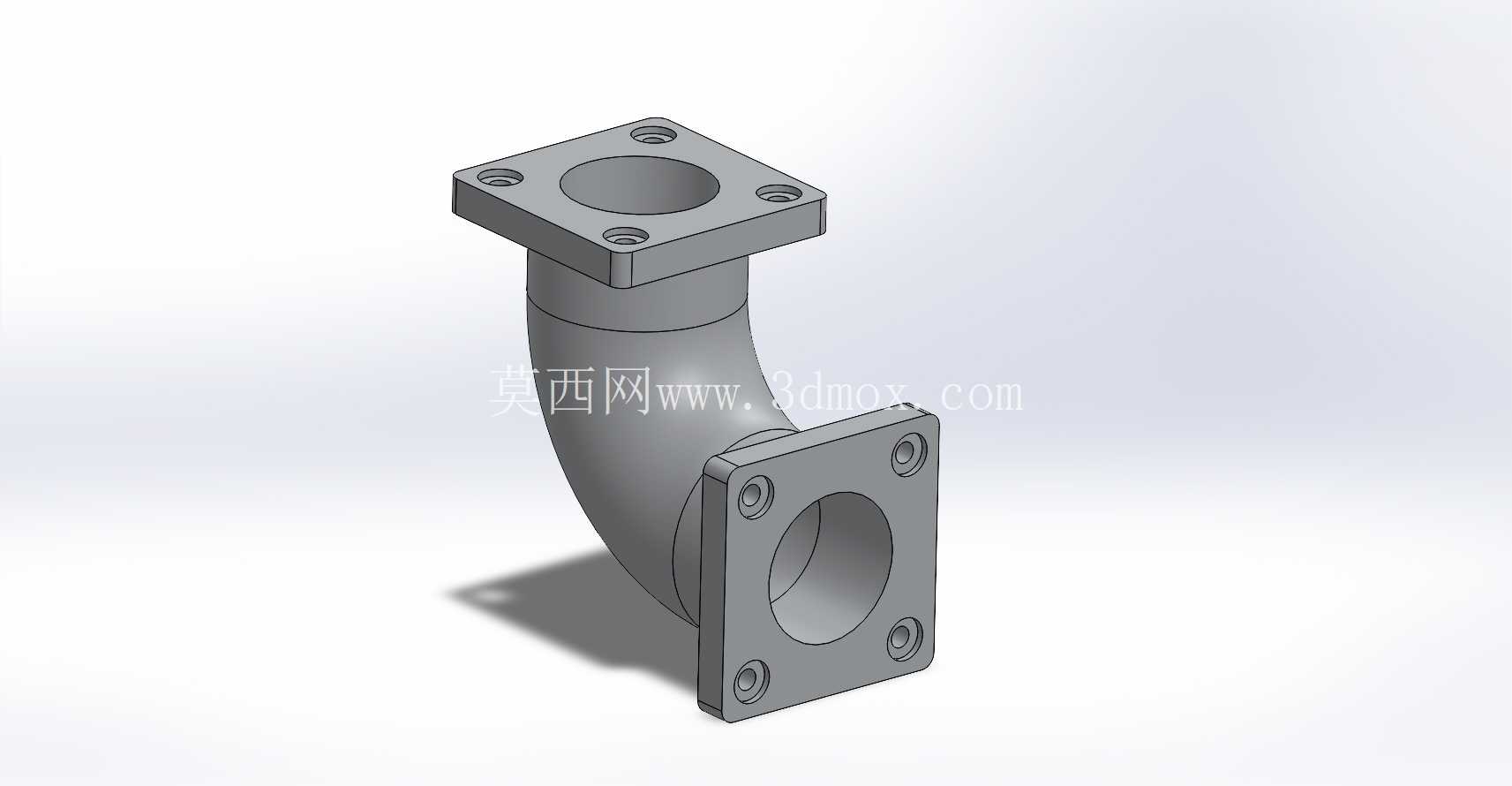

90度方形法兰连接弯管结构设计

在工业管路布设场景中，经常会遇到管路需要垂直转向同时要兼顾连接密封性、拆装便捷性的需求，这类两端带方法兰的90度弯头，就是针对这类工况开发的管路转向连接件，和普通焊接弯头、螺纹弯头不同，法兰式连接的结构不需要在现场做焊接或者攻丝作业，只要对接对应规格的法兰端面，穿入螺栓锁紧就能完成管路转向段的装配，后期维护拆解也不需要破坏相邻管路结构，在食品加工管路、化工流体输送、小型液压站油路布设、通风除尘管路转向段都有大量应用。

从结构设计逻辑来看，这款弯头采用等通径的弯曲流道设计，弯曲段的曲率半径经过优化，既不会因为曲率过小造成流体通过时的局部阻力骤升，也不会因为曲率过大导致整体安装占用空间超标，能平衡流阻性能和安装空间的矛盾。两端的连接法兰采用方形结构，和同通径的圆形法兰相比，方形法兰四个角的螺栓孔位定位更方便，现场安装时不需要反复旋转调整法兰对位，四个安装孔呈对称分布，螺栓锁紧时的压紧力分布更均匀，能有效降低法兰密封面因为受力不均出现渗漏的概率。法兰端面预留了标准的密封槽位，装配时可以根据输送介质的特性选配橡胶垫片、四氟垫片或者金属缠绕垫片，满足不同压力、不同温度、不同腐蚀特性介质的密封需求。

从安装边界尺寸来看，两端法兰的端面分别朝向两个垂直方向，法兰的边长尺寸、螺栓孔中心距、通孔直径都匹配对应通径的通用法兰安装标准，不需要对对接端的法兰做额外改造就能直接适配。弯头弯曲段的外壁做了等壁厚设计，在保证结构强度能承受额定管路压力的前提下，尽可能控制整体重量，减少管路支撑结构的负载。法兰和弯管主体的衔接位置做了圆弧过渡处理，避免直角衔接位置出现应力集中，在管路存在轻微振动或者压力波动的工况下，能降低衔接位置出现疲劳开裂的风险。

实际选型应用时，需要先确认对接管路的通径和法兰安装尺寸是否匹配，同时要核对弯头的整体安装空间：两个法兰端面的中心距决定了转向段的伸出长度，安装前要预留足够的操作空间，方便穿入螺栓和后续的密封维护。和普通丝扣弯头相比，这种法兰弯头的承压能力更强，适合中低压管路的固定转向连接，尤其是在需要经常拆解维护的管路段，法兰连接的优势会更明显，不需要像螺纹连接那样每次拆解都要缠绕生料带或者涂抹密封胶，也不会因为多次拆装造成螺纹滑牙失效。在一些有洁净要求的流体输送场景中，这种弯头的内部流道做了顺滑过渡处理，没有卫生死角，不容易残留输送介质，配合对应的卫生级密封垫片，就能满足食品、医药类管路的卫生要求。

建模过程中，需要重点关注弯曲段的壁厚均匀性，法兰螺栓孔的位置度公差，还有密封面的平面度要求，这些参数直接决定了产品装配后的密封性能和结构可靠性。如果是用于有振动的管路场景，还可以在法兰和螺栓之间加装减震垫片，进一步降低振动对密封面的影响，延长连接件的使用寿命。
