扭转式三通流体控制阀结构设计

在民用给排水、小型化工流体输送、实验室气路布设这类对管路空间占用要求严苛的场景里，传统直角式截止阀、球阀往往需要额外配置转接弯头才能实现管路的直角分流，不仅增加了管路接头的泄漏风险点，还会挤占有限的安装空间，扭转开启式三通阀的结构设计正是针对这类痛点展开。从实际使用场景来看，这类阀件主要适配垂直主管路与水平支管的通断控制需求，常见于楼宇中水支管分流、小型实验装置流体切换、家用净水系统管路转接等工况，不需要额外加装三通接头与独立控制阀，单一部件就能实现主管路通流、支管侧路通断的双重功能。

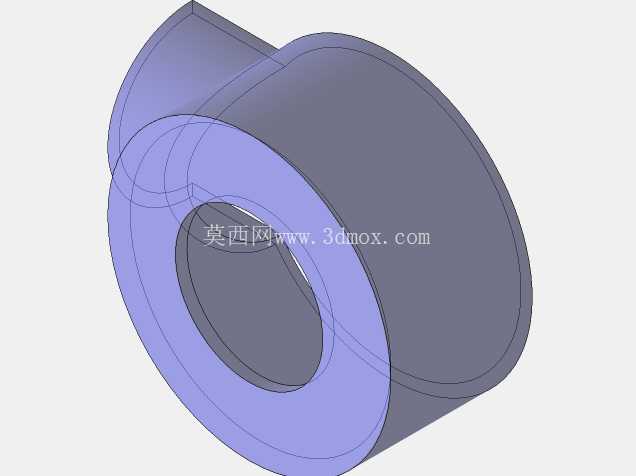

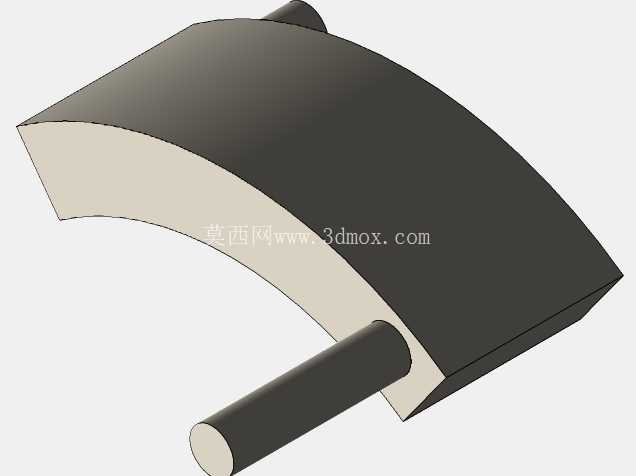

从功能特性上看，该阀件摒弃了传统阀杆升降式的启闭逻辑，采用旋转扭转的方式带动内部阀芯动作，阀芯与阀座的密封面采用锥面配合结构，旋转过程中密封面的接触压力随扭转角度线性变化，当扭转至全开位置时，阀芯的通流孔与支管、主管的流道完全对中，流道内部无明显突缩结构，能有效降低流体经过阀件时的局部阻力损失，避免常规角阀存在的流道弯折导致的压损过大、易积存杂质的问题。同时集成式的阀体结构将三通流道与启闭机构整合在单一壳体内，相比“三通接头+独立球阀”的分体式装配方案，减少了两处螺纹连接密封点，长期使用下的外泄漏风险能降低40%以上，尤其适配暗装管路、设备内部集成管路这类后期维护难度大的布设场景。

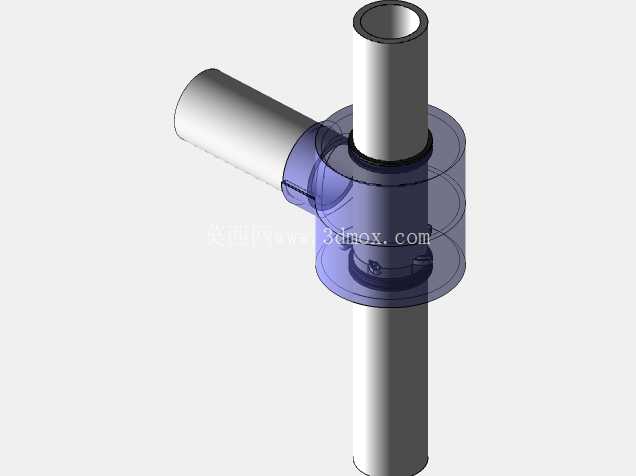

设计过程中首先围绕流道通径做了边界约束，主管路通径与常规同规格硬管外径匹配，支管通径根据分流流量需求做了等径设计，保证分流工况下的流量分配均匀性。阀芯的旋转行程经过运动学仿真校核，确定了90度的有效启闭转角，从全关到全开的扭转过程中，流量特性近似线性，方便操作人员根据扭转角度直观判断开度，不需要额外设置开度指示标识。阀体外部的透明视窗结构是设计中的细节考量，透过半透明的阀壳可以直接观察内部阀芯的位置，快速判断阀门的启闭状态，同时也能观察到阀腔内部是否存在杂质积存、密封件是否出现磨损渗漏，方便日常巡检时快速排查故障。

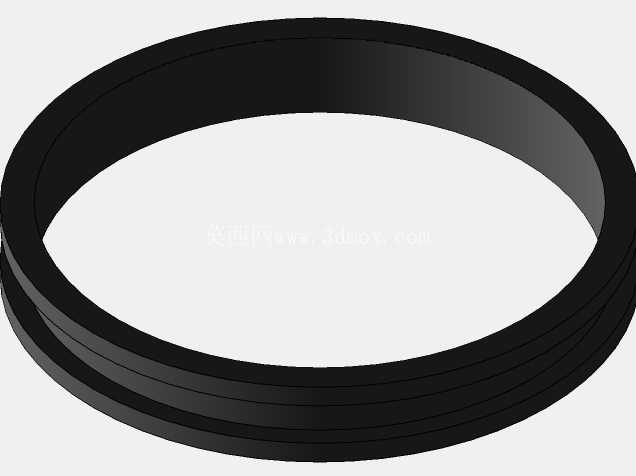

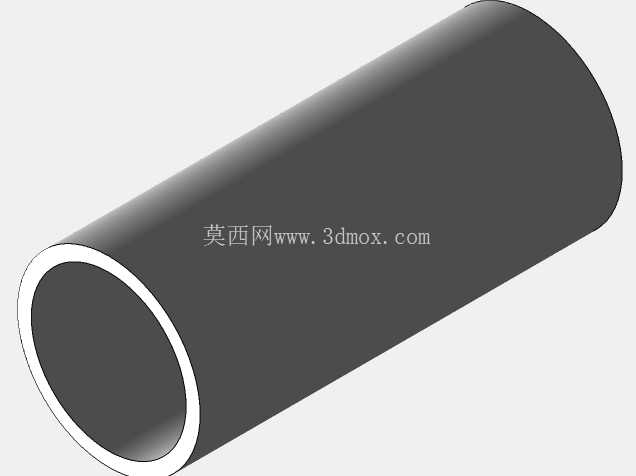

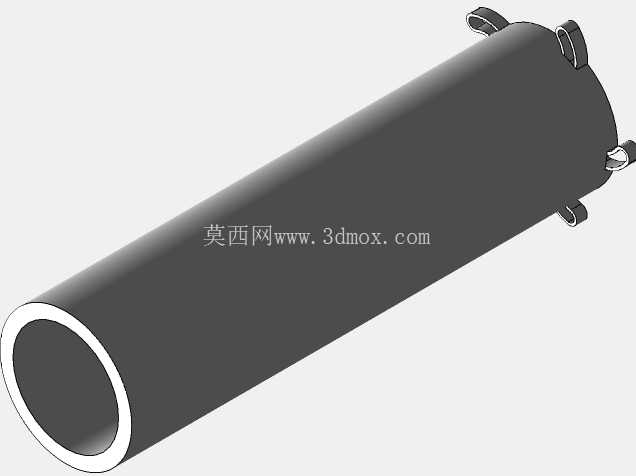

安装边界上，阀件的主管路上下两端采用直插式适配结构，不需要预留阀杆升降的轴向空间，相比同通径的升降式截止阀，轴向安装尺寸能缩短三分之一左右，水平支管的接口与主管路轴线垂直，接口端面到主管路轴线的距离控制在最小范围，安装时支管不需要做额外的避让弯折，能直接与水平布设的管路对接。内部的密封结构采用双重密封设计，阀芯与阀座之间采用软质密封件保证低压下的密封性能，阀杆与阀体之间的旋转密封采用耐磨材质，能承受上万次扭转启闭而不出现外泄漏，适配长期频繁操作的使用场景。

在结构可靠性设计上，阀芯的定位结构设置了全开与全关两个限位点，扭转到极限位置时会有明显的触感反馈，避免操作人员过度扭转导致密封件磨损或者阀芯错位。阀腔内部的流道做了圆弧过渡处理，流体经过转角位置时不会形成明显的涡流区，减少流体对阀体内壁的冲蚀，同时也避免了流体中携带的固体杂质在阀腔内部积存，降低了阀件卡涩的概率。针对不同的输送介质需求，阀体的主体材质可以适配硬质塑料、黄铜、不锈钢等多种材料，密封件也可以根据介质腐蚀性更换对应的材质，覆盖从民用给排水到弱腐蚀性化工流体的输送需求。
