带手动杠杆弹簧式安全阀结构设计

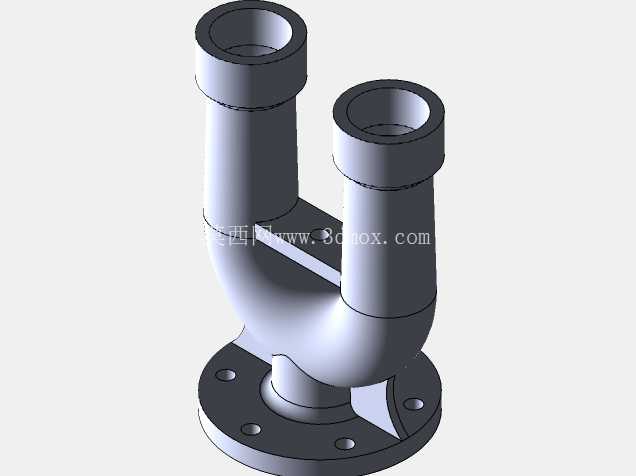

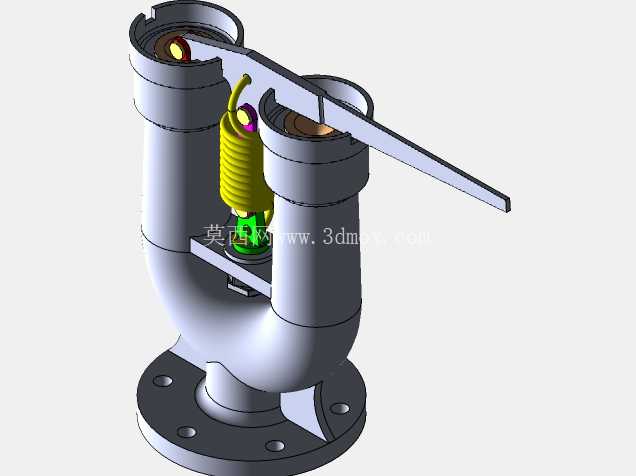

　　这款带弹簧与手动杠杆的安全阀，核心应用场景集中在承压流体输送管路、小型压力容器、工业给排水及低压蒸汽系统中，作为系统超压时的最后一道机械防护屏障，其作用是在管路或容器内部压力超过预设安全阈值时，自动开启泄压通道，将多余介质排出，待压力回落至安全区间后自动回座密封，避免压力持续攀升引发管路爆裂、容器变形甚至安全事故，同时配套的手动杠杆可实现人工主动泄压操作，满足设备检修、压力调试、紧急卸荷的现场操作需求。从结构设计逻辑来看，整体采用Y型三通式阀体布局，介质入口位于底部法兰端，两个出口对称分布在阀体上部两侧，这种流道设计能在泄压开启时让介质分流排出，降低单出口的流体冲蚀速率，同时减少阀瓣开启时的流阻，提升泄压响应速度。

　　底部采用带螺栓孔的圆形法兰作为安装接口，法兰端面加工有密封槽适配密封垫片，安装时需匹配对应压力等级的管路法兰，通过均布的螺栓完成紧固，安装边界需预留足够的上部操作空间，保证手动杠杆的扳动行程不受周边管线、设备结构干涉，同时阀体两侧需留出维护空间，方便后续拆解更换弹簧、密封件等易损部件。核心的压力控制单元采用圆柱螺旋压缩弹簧作为压力敏感元件，弹簧上端抵接在阀盖内部的调节座上，下端直接作用在阀瓣组件上，通过预压缩弹簧的弹力平衡介质作用在阀瓣密封面的向上推力，这种直动式结构相比先导式安全阀结构更简单，响应延迟更低，适合低压、小排量的承压系统使用。

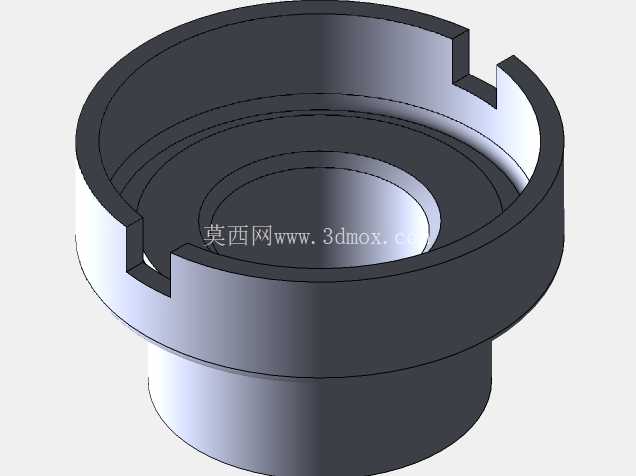

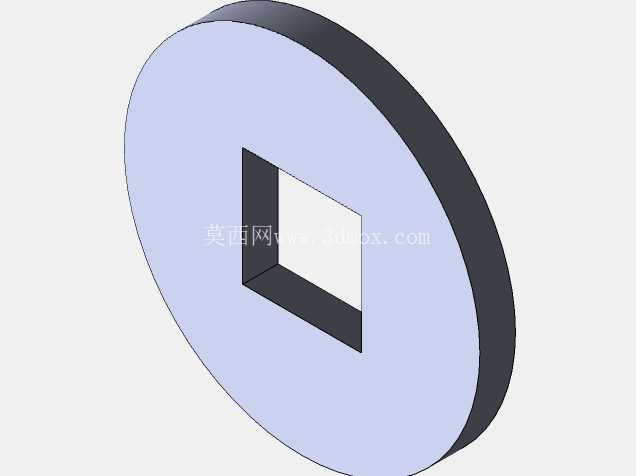

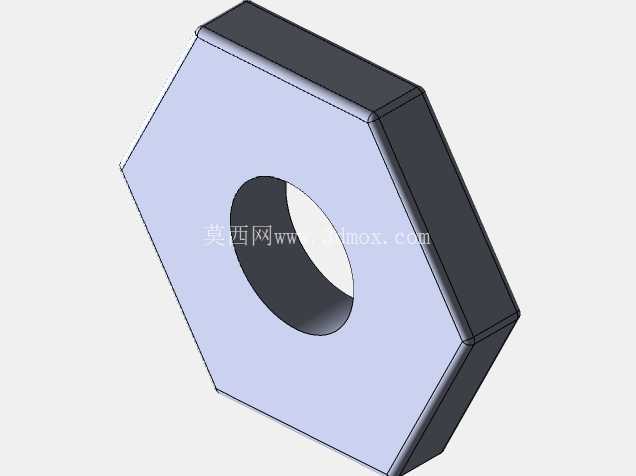

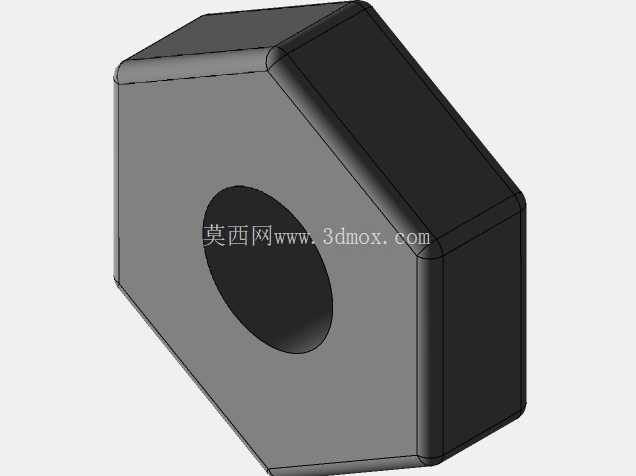

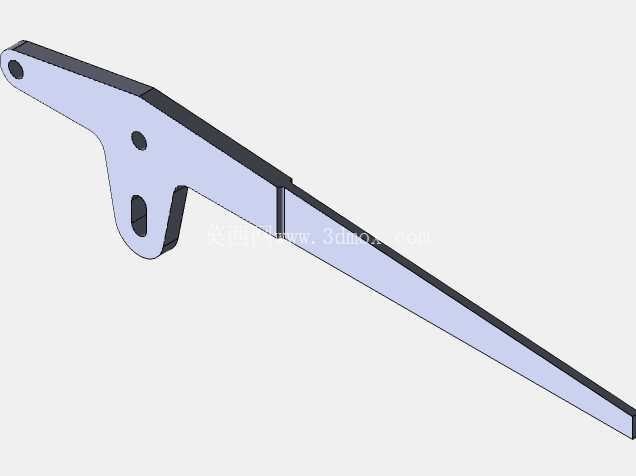

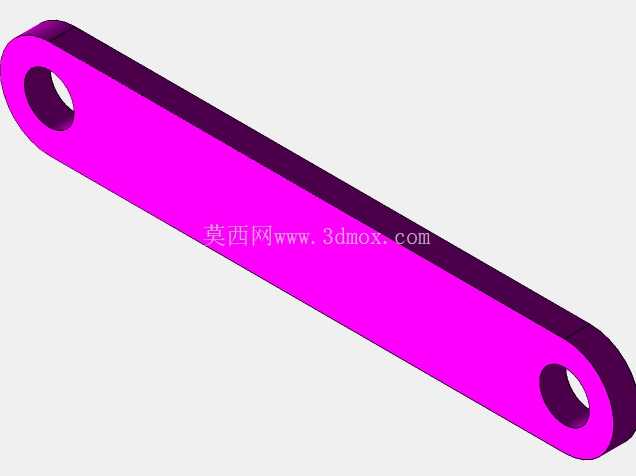

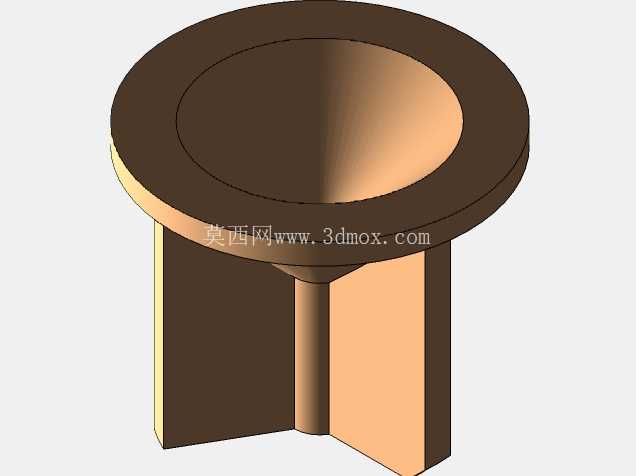

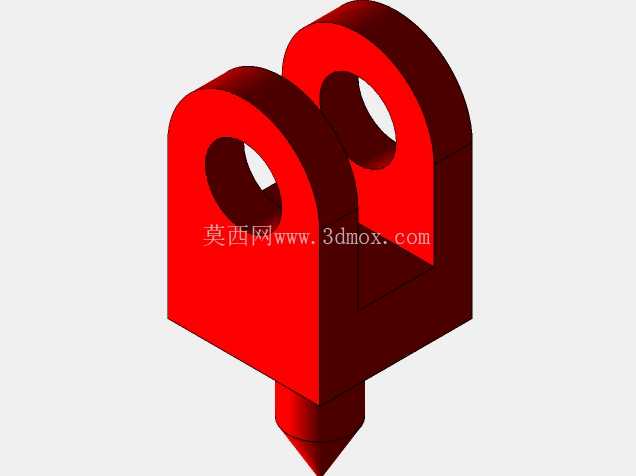

　　阀瓣密封面采用锥面配合结构，相比平面密封具备更好的自对中性能，在回座时能自动补偿少量的加工同轴度误差，降低密封泄漏概率。手动杠杆通过销轴铰接在阀体上部的支架上，杠杆一端压接在弹簧上端的压盖位置，当人工向下扳动杠杆长臂端时，可通过杠杆力矩压缩弹簧，直接带动阀瓣抬起实现主动泄压，杠杆的力臂比经过匹配设计，操作人员无需施加过大的力即可完成手动泄压操作，同时杠杆上设置有限位结构，避免扳动行程过大导致弹簧过度压缩产生永久变形。

　　从建模细节来看，阀体的流道部分做了圆滑过渡处理，避免直角结构造成的介质紊流，减少长期使用过程中介质对阀体内壁的冲蚀磨损；弹簧的建模严格按照圆柱螺旋压缩弹簧的参数规范，还原了有效圈数、支承圈的结构特征，能直观呈现弹簧的压缩行程与阀瓣开启高度的对应关系；法兰上的螺栓孔采用圆周均布建模，孔位尺寸、法兰厚度均匹配常用低压法兰的安装规范，可直接用于安装干涉检查、管路布局模拟。在实际选型应用中，这类弹簧式安全阀需要根据系统的工作压力匹配对应刚度的弹簧，保证整定压力的偏差在规范允许范围内，同时要根据介质的特性选择对应的密封面材质，比如用于蒸汽介质时密封面需采用耐温硬质合金，用于给排水系统可采用橡胶密封件提升密封性能。建模过程中对各运动部件的配合间隙做了还原，包括阀瓣与阀座的导向间隙、杠杆铰接处的转动间隙、弹簧与导向套的配合间隙，能直观演示安全阀从正常关闭、超压开启、手动泄压到压力回落后自动回座的完整动作过程，可作为结构设计人员了解直动式安全阀工作原理、开展同类阀门结构优化、管路系统布局校验的三维参考模型，也可用于设备运维人员的结构原理培训场景，帮助理解安全阀的内部构造与动作逻辑。
