管道连接用焊接式末端密封配件结构

在工业管路布设场景里，这类焊接式末端配件常出现在流体输送管线的终端位置，不管是给排水管网、压缩空气支路、低压化工流体输送管线，还是设备端的管路收尾段，都能见到这类结构的应用。它的核心作用是在管路末端实现可靠的封堵或者对接过渡，相比螺纹连接的末端堵头，焊接式的结构能承受更高的管路压力，也不会因为长期的管路振动出现螺纹松脱、密封失效的问题，在一些不经常拆卸的管路终端，这种结构的可靠性优势非常明显。

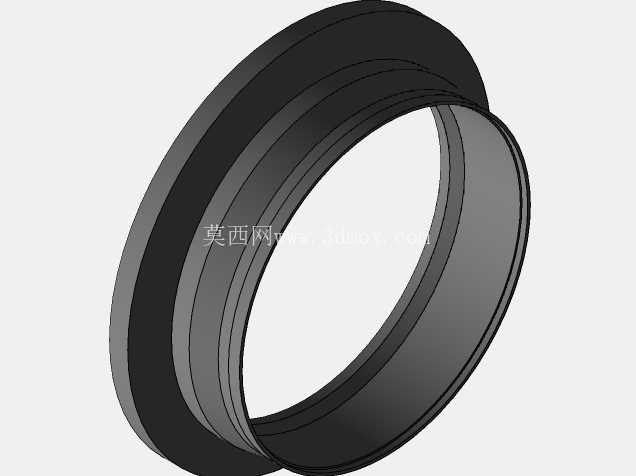

从结构设计逻辑来看，这个配件采用了阶梯式的环形结构，外侧带有一圈凸起的挡边，这个挡边的作用是在焊接定位时提供轴向的限位，安装的时候可以直接把配件套入对应管径的管道端部，挡边贴住管道端面之后就能快速找准焊接位置，不需要施工人员反复调整对接的同轴度，能有效降低现场焊接的对位难度，减少因为对位偏差造成的焊穿、焊缝不均匀问题。内侧的多层阶梯环面，一方面是为了适配不同壁厚的同公称通径管道，另一方面阶梯形成的凹槽可以在焊接时容纳多余的焊料，避免焊料过多渗入管路内部造成通径缩小、流体阻力变大的问题，同时阶梯结构也能增加焊接面的接触面积，提升焊接完成之后的连接强度，让整个连接位置能承受和管道本体一致的静压和动载。

从安装边界的角度考虑，这类配件的外形是规整的回转体结构，最大外径比对接管道的外径大出一个挡边的宽度，安装之后在管路末端不会形成过于突出的结构，在管线排布密集的车间或者设备内部，不会和相邻的管路、设备构件发生干涉。轴向的长度设计也充分考虑了焊接操作的空间需求，焊接位置距离挡边有足够的距离，焊工在进行环缝焊接的时候，焊枪可以有足够的操作角度，不需要刻意调整管路位置就能完成整圈焊缝的连续焊接，能有效提升现场施工的效率。配件的内孔通径和对接管道的通径保持完全一致，没有缩径或者扩径的结构，流体经过这个位置的时候不会产生明显的紊流，也不会在末端位置形成介质沉积的死角，对于输送带有少量杂质的流体或者洁净要求较高的流体管路，这种等通径的设计能很好地满足管路的输送要求，避免因为结构突变造成的管路压力损失或者介质残留问题。

在实际选型使用的时候，这类配件需要匹配对应公称通径的管道，焊接前需要对管道端部和配件的对接面做除锈、除油污处理，保证焊缝的熔接质量，焊接完成之后需要对焊缝位置做打压测试，确认没有渗漏之后再投入使用。相比法兰连接的末端结构，这种焊接式配件不需要配套法兰片、密封垫片和紧固件，整体的安装成本更低，结构也更紧凑，适合在安装空间有限、不需要经常拆卸的管路终端使用。从结构强度的角度来说，整圈焊接的连接方式让配件和管道形成一个完整的整体，抗振动、抗冲击的性能要远高于螺纹连接或者卡套连接的末端配件，在一些有设备振动、管路存在小幅位移的工况下，也不容易出现连接失效的问题。设计这类回转类管路配件的时候，建模过程需要重点保证各段环形面的同轴度，挡边的端面和内孔轴线的垂直度也要控制在合理的公差范围内，否则安装的时候会出现挡边和管道端面贴合不严密、焊接后配件偏斜的问题，影响后续的管路对接或者封堵效果。
