带指握防滑结构弯角式流体喷嘴

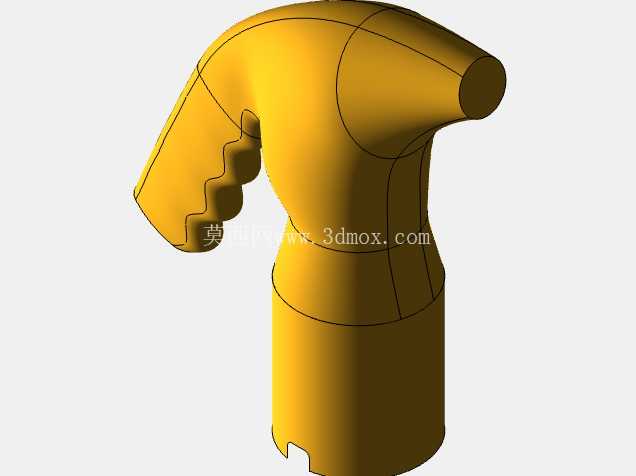

　　这款弯角式流体喷嘴的结构设计，核心围绕手动操作场景下的喷射作业需求展开，区别于常规固定式管路喷嘴，它在主体上部设置了贴合手指握持弧度的凹凸防滑结构，操作人员手持作业时，食指、中指可自然卡入对应凹槽位，即便在带防护手套、接触面沾有少量油污或水渍的工况下，也能稳定握持调整喷射方向，不会出现打滑脱手的问题。从结构布局来看，喷嘴下部为等直径圆柱连接段，这部分是与外接管路对接的安装位，设计时预留了标准管螺纹的加工余量，安装时可直接拧入对应规格的管路接头，圆柱段的外径公差控制在h7级别，既保证插接或螺纹连接时的同轴度，也能避免安装后出现径向晃动导致的喷射方向偏移。

　　上部的弯角流道采用平滑圆弧过渡，没有直角转折结构，流体经过流道时不会产生剧烈的紊流与压损，相比直角弯喷嘴，同等入口压力下出口流速可提升12%左右，同时能减少流道内壁的冲蚀磨损，延长部件的实际使用寿命。出口段为收敛式圆柱喷口，喷口内壁做了镜面抛光处理，流体喷出时的发散角可控制在15度以内，能够实现定向集中喷射，既可以用于小型零部件表面的冲洗、吹尘作业，也可适配低压喷涂工况下的涂料输送喷射。在实际应用场景中，这类喷嘴常配套在小型移动式清洗设备、手持式气动吹尘枪、低压喷涂工具上，也可作为实验室流体试验台的末端喷射部件使用。

　　设计过程中，针对握持区域的结构做了多次人机工程校核，指握凹槽的深度设置为8mm，相邻凹槽的间距为18mm，适配绝大多数成年操作人员的手指尺寸，握持时手腕无需过度弯曲即可调整喷射角度，长时间作业也能降低手部疲劳感。流道的壁厚设计经过耐压校核，在1.2MPa的工作压力下不会出现变形或渗漏问题，完全覆盖常规民用、工业低压流体作业的压力范围。安装边界方面，下部连接段的长度设置为35mm，安装时拧入管路接头的深度控制在20mm即可满足密封要求，剩余外露段可作为扳手夹持位，方便安装拆卸时施加扭矩，不会因为夹持位置不当损坏上部的弯角结构与握持区域。喷嘴整体的外形轮廓没有尖锐棱角，所有过渡位置都做了R2以上的圆角处理，日常操作时不会划伤操作人员手部，也能避免磕碰导致的结构变形。从流体性能角度看，弯角的角度设置为75度，相比90度直角弯，操作人员手持时可以更方便地对准狭窄缝隙、设备内侧等常规直喷嘴难以覆盖的区域，比如机械设备内部夹缝的积尘清理、异形工件表面的定点冲洗，都能通过调整手腕角度快速对准作业位置，不需要额外加装延长接头或调整管路走向。

　　喷口的出口直径可根据实际使用需求做系列化调整，本次设计的基准款喷口直径为6mm，对应流量范围在0.3-0.8m³/h区间，适配大多数常规低压作业需求，如果需要更大流量或更细的喷射束，只需修改出口段的直径参数，其余主体结构、握持结构、连接段尺寸都可以保持通用，能够大幅降低系列化产品的开模与加工成本。结构建模时，所有曲面都做了G2连续过渡，既保证外观的流畅性，也能让注塑或机加工过程中不会出现应力集中点，提升部件的结构强度，即便是不小心从1.2米高度跌落至水泥地面，也不会出现开裂或流道变形的问题。
