紧凑型模块化多级水过滤处理设备

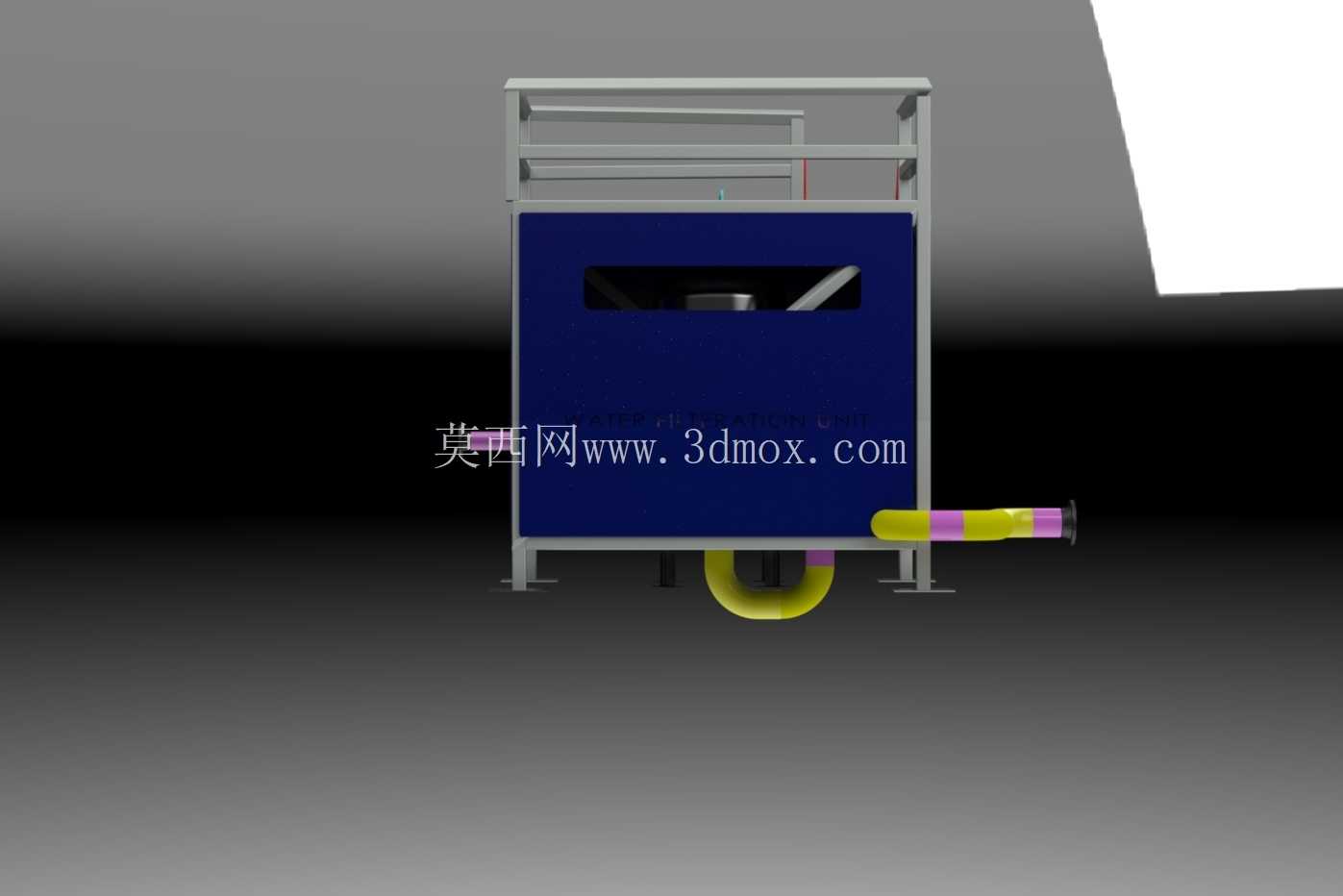

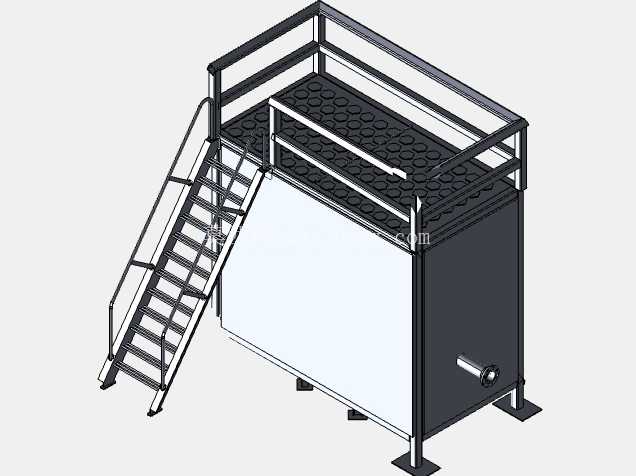

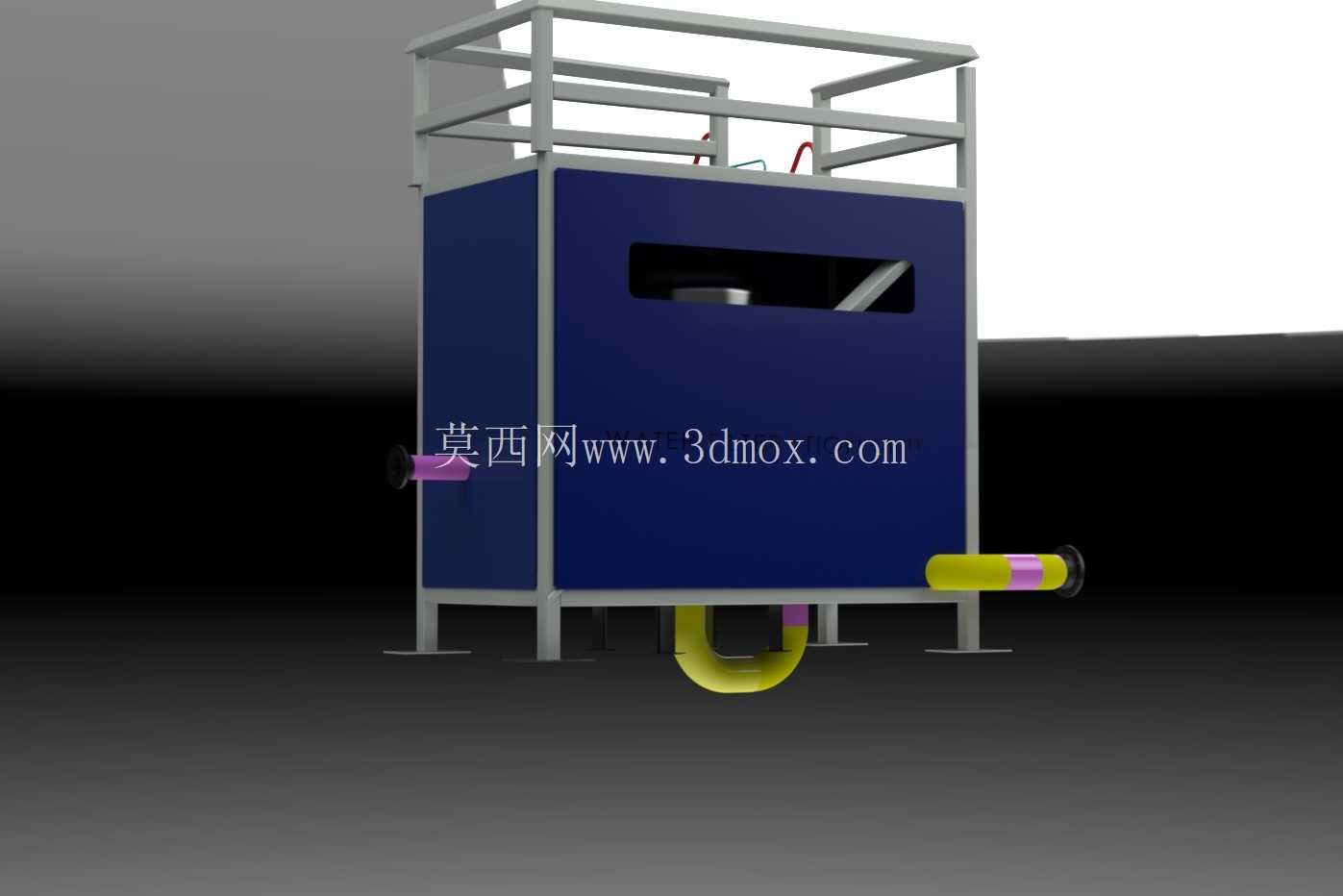

　　在民用供水末端净化、小型工业循环水处理、院校流体机械教学实训等场景中，这类紧凑型水过滤设备的应用占比正逐年提升，区别于大型工业水处理系统的长流程布局，该设备将多段过滤单元集成在单一封闭壳体内，大幅压缩了安装所需的占地空间，适配空间受限的安装场景。从结构设计逻辑来看，设备采用方箱式模块化外壳作为核心承载结构，外壳外侧设置的透明观察窗可直接观测内部滤层的污堵状态，无需拆解壳体即可完成初步运维判断，降低日常巡检的操作成本。顶部设置的型材焊接防护机架，既可以作为设备吊装、移位的受力承载点，也能在设备上方预留管路、阀件的安装拓展空间，避免外接管路直接压在过滤壳体上造成结构变形。

　　设备底部预留的支撑脚采用可调式结构设计，可适配存在轻微高差的安装地面，保证设备整体水平度，避免内部滤层因倾斜出现偏流、过滤效率下降的问题。进出水管路采用侧置+底置的组合布局，侧部管路可对接主供水回路，底部管路可对接排污、反冲洗回路，不同功能的管路采用差异化配色做区分，现场安装时可快速识别管路功能，减少接错管路的概率。内部集成的三段过滤单元沿水流方向依次排布，前段沉淀腔可截留水中大颗粒泥沙、锈渣等杂质，中段活性炭腔可吸附水中余氯、异色异味物质，后段膜过滤腔可截留细微悬浮物、微生物等杂质，三级过滤单元采用独立抽拉式安装结构，更换滤料时无需拆解整个壳体，仅需打开对应腔室的密封端盖即可完成操作，大幅缩短滤料更换的停机时间。

　　从安装边界来看，设备整体外廓尺寸适配标准工业门洞，可直接通过常规厂房、民用建筑的通道完成转运，无需对建筑结构做额外改造；设备运行时的重量集中在下部支撑区域，基础仅需做普通硬化处理即可满足承载要求，无需额外浇筑专用设备基础。在设计过程中，壳体的密封结构采用嵌入式胶条密封，可承受常规供水压力下的密封要求，避免出现渗漏问题；外壳表面做防腐涂层处理，可适配潮湿的安装环境，延长设备的整体使用寿命。管路接口采用标准通用管径设计，可直接对接市面常见规格的供水管道，无需额外定制变径接头，降低现场安装的配件成本。顶部机架的护栏高度符合人工操作的安全防护要求，人员站在设备顶部做阀件操作、管路维护时，可提供足够的防护支撑，避免坠落风险。

　　设备内部的水流通道采用圆弧过渡设计，减少水流直角转向造成的压损，在同等进水压力下可获得更高的出水流量，降低供水泵的能耗。针对教学实训场景，该设备的透明观察窗可直观展示水流在不同过滤腔室内的流动状态，帮助学员理解多级过滤的工作原理，同时模块化的结构也方便学员拆解、组装，熟悉水处理设备的内部构造。在小型工业循环水场景中，该设备可直接旁接在循环水回路中，去除循环水中的颗粒杂质，避免杂质堵塞喷淋头、磨损设备换热面，延长循环水系统的运维周期。民用场景下，该设备可直接对接家庭入户主水管，为全屋提供净化后的生活用水，紧凑的体积可安装在阳台、设备间等狭小空间内，不会占用过多的使用面积。
