活性炭过滤设备专用密封端盖结构

在流体过滤系统的实际工程应用中，过滤腔体的端盖部件是决定整套过滤装置密封可靠性、运维便捷性的核心结构件，本次呈现的端盖结构，主要适配柱状腔体的活性炭过滤单元，在民用净水、工业循环水预处理、小型化工流体除杂等场景中都有广泛的适配空间。从实际使用场景来看，这类端盖需要同时满足三个核心工程需求：一是与过滤腔体的可靠连接，在带压流体工况下不能出现渗漏；二是要为内部的活性炭滤材提供稳定的轴向压紧力，避免滤材在流体冲击下出现移位、旁流的问题；三是要兼顾日常运维的拆装便捷性，不需要复杂专用工具就能完成滤材更换操作。

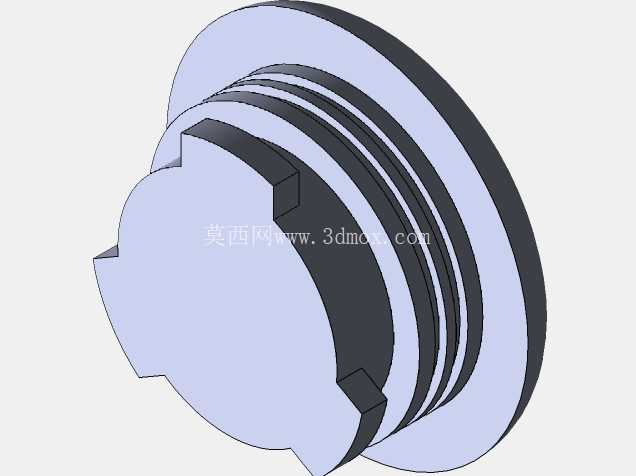

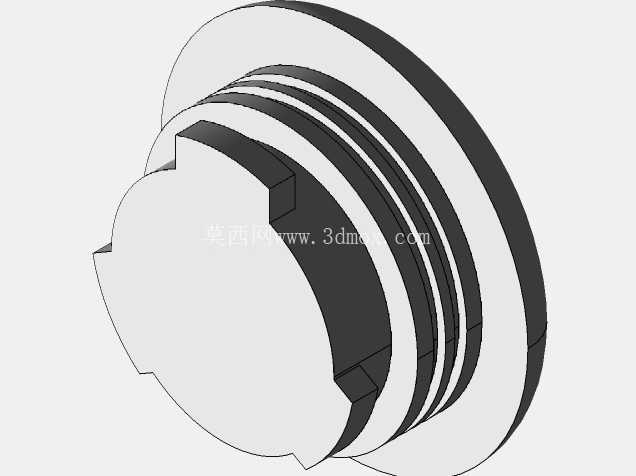

从结构设计思路来看，该端盖采用了阶梯轴式的外形布局，大直径的法兰盘作为端盖的外露限位面，贴合在过滤腔体的开口端面，法兰盘内侧延伸出的多段环形凸台，分别对应不同的功能区域：靠近法兰盘的几段环形凹槽，是专门预留的密封件安装位，可根据实际工作压力、流体介质特性，适配O型密封圈或者平垫片，通过多道密封的冗余设计，降低单道密封失效带来的渗漏风险；最内侧的凸台直径与过滤腔体内径匹配，装配后可直接抵靠在内部活性炭滤材的端面上，将滤材牢牢压在腔体内部的限位台阶上，避免流体从滤材与腔体内壁的间隙旁流，保证所有待过滤流体都能穿过滤材完成净化。端盖外侧设计了对称分布的凸耳结构，这一结构是从实际拆装需求出发的：日常更换滤材时，不需要使用专用的勾扳手，仅靠普通扳手甚至手工就能施加足够的拧紧力矩，同时凸耳的对称布局也能保证拧紧过程中受力均匀，避免端盖出现偏斜导致密封件剪切损坏。

从安装边界与尺寸适配角度来看，该端盖的法兰盘外径需要比过滤腔体的开口外径大3-5mm，保证装配后法兰面能完全覆盖腔体端面的密封区域，内侧带密封槽的凸台外径与腔体开口内径采用间隙配合，配合公差控制在H8/f7区间，既保证装配过程顺畅，不会因为公差过紧导致密封件被切损，也不会因为间隙过大导致密封件挤出失效。密封槽的尺寸设计严格遵循常用密封件的标准规格，槽深、槽宽都对应标准线径的O型圈，不需要定制特殊规格的密封件，能大幅降低后期运维的配件采购成本。端盖内侧压紧滤材的端面设计了足够的平面度要求，平面度公差控制在0.1mm以内，避免因为端面不平导致滤材受压不均，出现局部旁流或者滤材压损的问题。

在实际工况适配中，这类端盖可根据接触的流体介质选择不同的加工材质，针对饮用水净化场景可采用食品级PP或者304不锈钢加工，针对弱腐蚀性工业流体可采用316L不锈钢或者增强尼龙材质，结构本身不需要做大幅修改，仅需要根据材质的强度特性调整壁厚即可。螺纹连接的密封段长度经过实际工况验证，在0.6MPa以内的工作压力下，两道O型圈密封即可实现零渗漏，完全满足常规低压过滤系统的使用要求。端盖的凸耳高度设计也充分考虑了手动操作的空间，凸耳突出法兰面的高度足够让普通扳手卡持，不会出现扳手打滑的问题，同时凸耳的边角做了倒圆角处理，避免拆装过程中划伤操作人员。

从结构建模的细节来看，所有的密封槽边角都做了微小的圆角过渡，避免应力集中导致的塑料材质端盖开裂问题，也能避免安装密封件时被锐边割伤。法兰盘与内侧凸台的连接位置做了加强筋过渡？不，该结构采用的是整体式厚壁设计，不需要额外增加加强筋，因为端盖本身的轴向受力是均匀的，厚壁结构足以承受滤材的反推力和流体的压力，整体结构更简洁，注塑或者机加工的工艺性更好，没有复杂的倒扣或者薄壁结构，不管是采用注塑批量生产还是采用机加工单件打样，都能很容易实现尺寸精度控制。
