空间弯折焊接管路结构创意造型

这套空间弯折的管路构件，核心服务于焊接工艺实训、管路布局验证以及创意工装框架搭建场景，在车间实训教学、非标设备框架预演、流体管路走向验证等场景中都能发挥实际作用。从实际用途来看，这类连续弯管拼接的结构，既可以作为焊接新手练习连续焊缝、多角度接头焊接的实操载体，也能为非标设备的流体输送管路布局提供空间走向参考，部分场景下还能直接作为轻量化设备的支撑框架使用，替代部分方管焊接框架，在需要兼顾流体输送与结构支撑的设备上适配性很强。

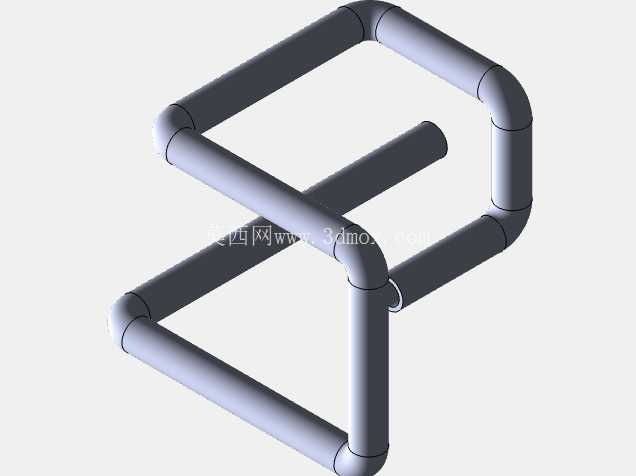

从功能特性上看，整个构件全部采用等径直管搭配标准90度弯头拼接，所有弯折位置的曲率半径统一，接头处均采用对接焊接形式，没有额外的法兰、快接等附加连接件，整体形成连续闭合的空间弯折形态，管路内部贯通，既可以作为纯结构支撑件使用，也可以在通入压缩空气、冷却液体等介质时作为流体通路使用。所有管段的对接位置均预留了标准焊接坡口余量，焊接完成后可以保证管路内壁的平滑度，减少介质输送时的阻力，同时焊缝位置的受力分布均匀，在承受常规管路内压以及框架支撑载荷时，不会出现应力集中导致的焊缝开裂问题。

设计思路上，这套结构没有采用传统的平面布管逻辑，而是将管路在三维空间内进行连续折返，在有限的立方空间内最大化延伸了管路的总长度，同时所有弯折角度均采用标准90度，不需要定制特殊角度的弯头，全部采用市面上通用的标准冲压弯头即可完成拼接，大幅降低了加工时的配件采购成本。在建模阶段就提前对每一段管段的长度进行了参数化定义，每一处对接接头的位置都预留了1.5mm的焊接组对间隙，弯头与直管的对接同轴度公差控制在0.2mm以内，避免组对时出现错边问题，影响焊接质量。整个结构没有设置额外的安装支座，实际使用时可以根据现场安装需求，在任意直管段位置焊接安装脚或者连接法兰，适配不同的安装基面，不管是固定在设备台面还是立式机架上，都可以灵活调整固定位置。

关于外形尺寸与安装边界，这套管路结构整体占用的空间为正立方形态，所有管段的外轮廓没有超出立方边界，安装时只需要预留对应立方尺寸的安装空间即可，不需要额外预留弯头的突出余量，因为所有弯头的弯折方向均朝向立方结构内部，不会对外围的其他部件造成干涉。管路的通径与壁厚采用常规工业流体管路的通用规格，既可以满足低压流体的输送需求，也能保证作为结构支撑时的结构强度，在承受垂直方向100kg以内的静载荷时，管路的变形量可以控制在0.1mm以内，不会出现明显的形变。如果是作为焊接实训件使用，这套结构的多角度接头可以覆盖平焊、立焊、仰焊等多种焊接位置的练习需求，学员在完成整套构件的焊接后，可以全面掌握不同空间位置的管路对接焊接技巧，相比传统的平面焊接练习件，更贴近实际工业场景中的复杂管路焊接工况。另外在管路布局验证场景中，这套空间弯折的结构可以帮助设计人员直观理解三维空间内的管路避让逻辑，在进行复杂设备的管路设计时，可以参考这种连续弯折的布管方式，在有限的设备空间内完成长距离管路的布置，同时避开设备内部的其他传动部件、电气元件，减少管路与其他部件的干涉风险。
