液压油箱短型法兰式加油口结构

在行走式起重设备、工业液压站、移动式液压作业机具的液压系统布局中，油箱作为液压油存储、散热、杂质沉淀的核心载体，其加油口的设计合理性直接影响日常运维效率、油液清洁度控制以及系统密封可靠性。这款短型法兰安装式加油口，正是针对安装空间受限的液压油箱场景开发的专用注油部件，区别于传统伸出长度较长的加油口结构，其紧凑的轴向尺寸能够适配侧壁厚度有限、顶部安装空间被周边阀组、管路占用的油箱布局，避免加油口与周边液压元件产生安装干涉。

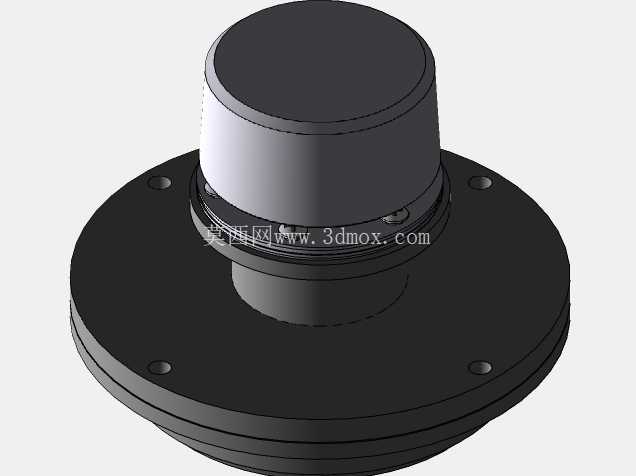

从实际使用场景来看，这类短尺寸加油口多用于中小型液压油箱，常见于小型起重机、移动式液压动力单元、车载液压机具的油箱上，这类设备的油箱往往需要紧贴设备机架布置，周边预留的操作空间十分有限，过长的加油口不仅会增加安装时的避让难度，还容易在设备转运、作业过程中被周边构件磕碰损坏。该结构采用法兰盘安装形式，安装法兰上均匀布置了四个安装孔，安装时可通过螺栓将整个加油口组件固定在油箱壁的预制开孔上，法兰与油箱壁之间可加装耐油密封垫片，保证结合面的密封性能，避免油箱内油液在设备倾斜、晃动过程中从安装缝隙渗漏。

功能设计上，该加油口的顶部为封闭端盖结构，端盖与主体之间采用可靠的连接结构，能够在设备非加油状态下完全封闭注油通道，防止外界粉尘、雨水、杂物落入油箱内部造成油液污染，要知道液压系统70%以上的故障都源于油液污染，加油口的密封防护是油液污染控制的第一道关口。主体下部的伸入段长度较短，仅需穿过油箱壁即可，不会过多占用油箱内部的储油空间，也不会对油箱内部的液位传感器、回油滤油器等内置部件造成位置干涉。注油通道的通径经过匹配设计，能够满足常规液压系统加油时的流量需求，加油时无需过度抬高油桶即可顺畅注油，不会出现油液溢出的情况。

从结构设计思路来看，这款加油口在建模时充分考虑了加工工艺性与装配便利性，法兰盘的外圆尺寸、安装孔的孔距均参考了行业通用的安装尺寸规范，能够直接替换同规格的传统加油口产品，无需对油箱原有安装位进行二次加工。主体与法兰的连接部位做了过渡圆角处理，既能够减少应力集中，提升部件的结构强度，也能避免加工、装配过程中尖锐边角划伤操作人员。端盖的外径略大于主体外径，开启时能够提供足够的施力位置，即使操作人员戴着手套也能方便地操作端盖开合。

安装边界方面，该加油口对油箱壁的厚度适配范围较广，法兰盘的压紧面宽度足够，即使油箱壁厚度在3到8毫米之间，都能通过调整密封垫片的厚度实现可靠压紧。安装时需要注意油箱壁上的开孔直径需与加油口伸入段的外径匹配，开孔边缘需要做去毛刺处理，防止割伤密封垫片造成渗漏。安装完成后加油口的顶部伸出法兰面的高度较低，不会突出油箱周边的安装框架太多，能够降低设备转运过程中被碰撞的概率。同时，整个部件的外形没有多余的突出结构，日常擦拭清洁设备表面时也不会勾挂抹布、清洁工具，便于设备的日常运维。

在实际选型应用中，这类短型加油口尤其适合油箱顶部布置了多路阀、液压泵、滤清器等元件的紧凑布局场景，不需要为了避让加油口而调整其他元件的安装位置，能够有效压缩液压系统的整体安装空间，提升设备的空间利用率。其金属材质的主体结构具备足够的结构强度，能够适应户外作业设备的复杂工况，耐油、耐老化性能优异，长期接触液压油也不会出现材质溶胀、变形的问题，使用寿命能够匹配整套液压系统的运维周期。
