四接口弯式金属法兰连接管路构件

　　在流体输送管网、工艺管线布设、小型设备液压与气动回路搭建场景中，这类带多接口的弯式法兰构件是解决管路转向、支路分流需求的常用结构件。不同于普通直通法兰仅能实现两段管路对接的单一功能，这款构件集成了三个法兰接口与一个侧置支管接口，能够在完成90度左右管路转向的同时，预留出仪表安装、支路引流、排空泄压的连接位，减少管网中额外加装三通、弯头带来的密封点数量，降低管路系统的泄漏风险。从结构设计逻辑来看，主体弯管段采用等径圆弧过渡，内壁光滑无突变台阶，能够避免流体在转向过程中形成紊流、压损过大的问题，对于输送带有微小固体颗粒的介质场景，也能减少颗粒在管壁处的沉积堵塞概率。

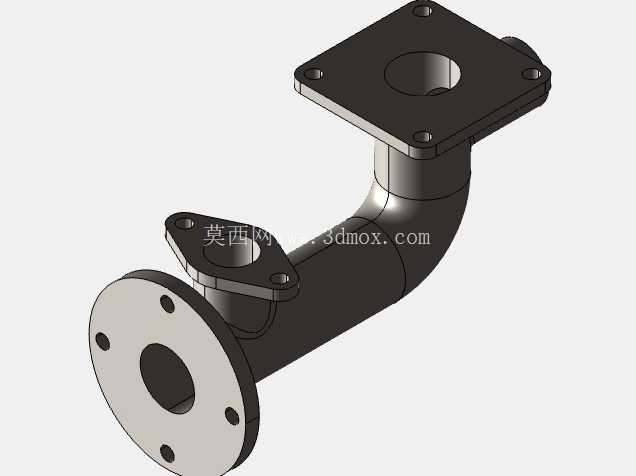

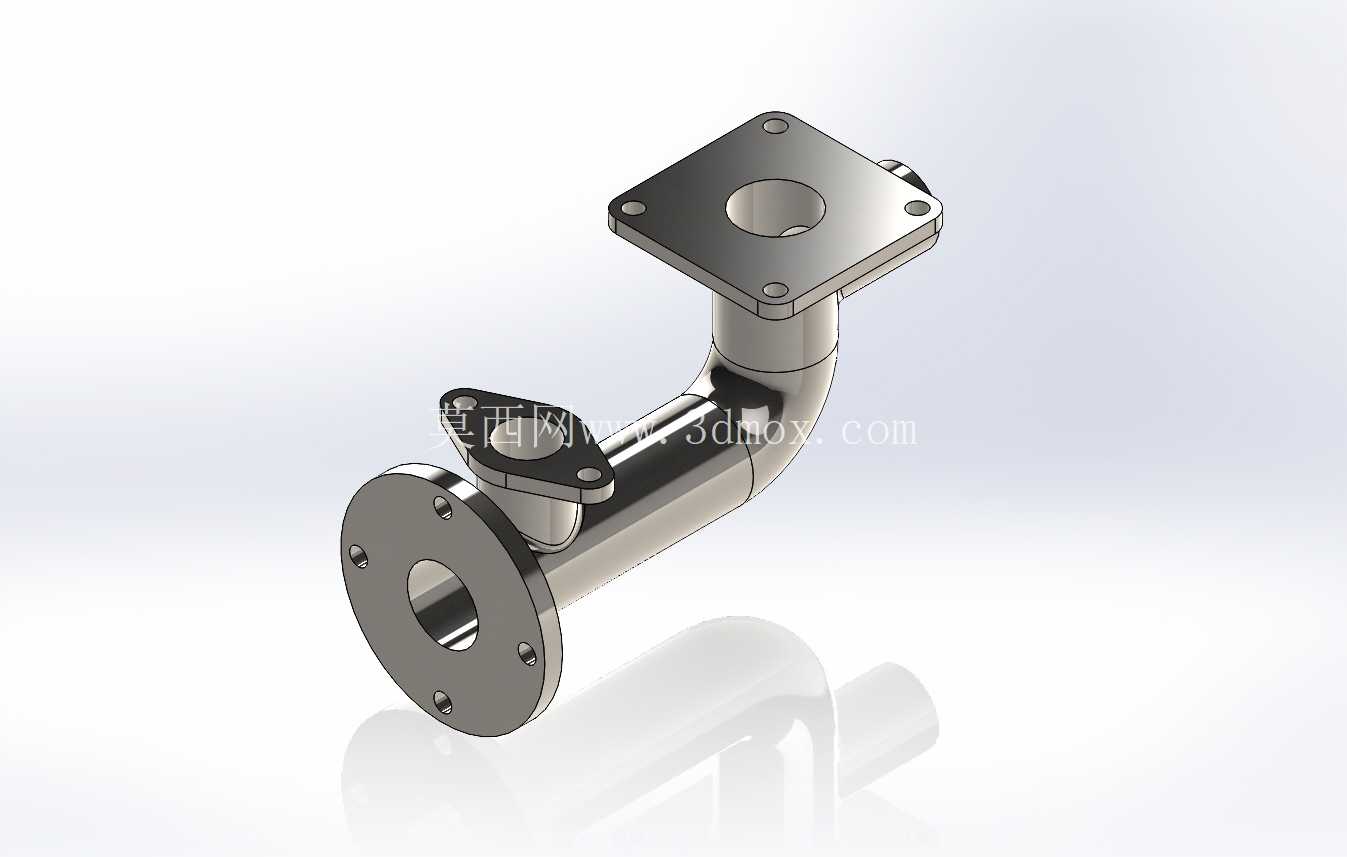

　　三个法兰端分别对应不同的安装朝向：底部大尺寸法兰用于和主管道的固定端对接，端面上均匀分布的螺栓孔严格匹配对应公称通径法兰的孔位标准，安装时无需额外加工适配法兰；顶部方形法兰用于对接上方的设备接口，方形结构的法兰在小通径、安装空间受限的场景下，比圆形法兰更易调整安装角度，螺栓锁紧操作的空间余量更大；侧置的小型法兰接口垂直于弯管主体轴线，可用于接装压力检测仪表、小型支管回路或者排空阀，接口的法兰厚度经过受力校核，能够承受主管道额定压力下的侧向载荷，不会出现接口变形导致密封失效的问题。

　　在安装边界方面，这款构件的整体外轮廓尺寸适配常规工业管线的安装间距要求，弯管段的弯曲半径符合管路设计的最小弯曲半径规范，不会因为弯曲半径过小导致管路通流面积缩减，各法兰端面的平面度、螺栓孔的位置度公差控制在机械管路安装的通用公差范围内，能够和标准法兰件直接适配，不需要现场修配。实际应用中，这类构件常见于中小型化工设备的工艺管线、车间压缩空气管网的分支转向处、液压站的外部管路连接，以及水处理设备的管路单元中，相比采用标准弯头、三通、法兰拼接的管路结构，一体化的弯制法兰结构整体刚性更好，在管路存在轻微振动的工况下，拼接处螺栓松动的概率更低，长期运行的密封可靠性更优。

　　建模过程中，法兰端的密封槽结构、螺栓孔的倒角处理、弯管段与法兰连接处的过渡圆角都做了细节还原，这些结构细节直接影响实际加工后的零件强度与密封性能：法兰与管体连接位置的圆角能够减少应力集中，避免管路在压力波动、温度变化产生热应力时，焊缝位置出现开裂；密封面的粗糙度要求对应的结构特征也在模型中有所体现，能够为后续的工程图输出、加工工艺编制提供准确的参考。对于管路设计人员来说，这类集成化的法兰构件模型可以直接调入管路装配体中，快速完成管路走向的布局，不需要逐个拼接标准管件，能够提升三维布管的设计效率，同时在干涉检查环节，一体化模型的轮廓精度更高，能够提前发现安装空间不足、与周边设备构件干涉的问题，减少现场安装时的整改工作量。
