三通式法兰连接管道接头结构设计

　　在工业管路系统搭建场景中，法兰连接是实现管路分段对接、设备与管路衔接的核心结构形式，这款三通式法兰接头主要应用在需要实现管路分流、合流的输送场景中，常见于给排水管网、化工介质输送管路、暖通循环水系统、低压气动输送管线等工况，能够在不额外增加管路弯头拼接的前提下，完成三个方向管路的连通对接，减少管路连接节点的同时降低介质输送过程中的沿程阻力损失。从实际使用功能来看，该结构三个端口均采用标准法兰对接形式，法兰端面设置有密封面凸台结构，安装时配合对应压力等级的密封垫片，通过法兰盘周向均匀布置的螺栓孔穿入紧固螺栓，即可实现相邻管路或设备端口的刚性密封连接，相比螺纹连接、焊接连接的形式，法兰连接具备可拆卸特性，便于后期管路检修、阀件更换、管路改向作业，同时连接强度能够满足中低压工况下的管路承压需求，避免介质输送过程中出现渗漏、脱开问题。

　　设计过程中首先结合常用低压输送管路的通径匹配要求，确定三个对接端口的通径尺寸保持一致，适配同规格管路的对接需求，法兰盘的螺栓孔中心圆直径、螺栓孔数量与孔径均参照对应公称压力下的法兰标准参数设定，保证与市面上常规标准法兰具备互换性，无需额外加工转接件即可完成现场装配。主体流道部分采用等径圆弧过渡结构，避免三通交汇处出现直角折角，减少介质流经时的湍流现象，降低流道内部的冲刷磨损与压力损失，同时流道壁厚根据公称压力对应的强度要求计算取值，保证管路输送介质时主体结构具备足够的刚性，不会因内部压力波动出现形变。

　　法兰盘与主体流道的衔接位置设置有过渡圆角，避免应力集中导致的结构开裂，法兰密封面采用凸面结构设计，相比平面密封形式能够在螺栓紧固时获得更大的密封比压，适配橡胶垫片、石棉垫片等多种常用密封垫片，提升不同工况下的密封适配性。从安装边界来看，三个法兰端面分别朝向三个互相垂直的方向，整体结构的外轮廓尺寸根据法兰盘外径、主体流道长度确定，安装时需要预留足够的螺栓操作空间，保证法兰周向的螺栓能够顺利穿入并完成扭矩紧固，相邻法兰对接时需要保证两端法兰的螺栓孔对中偏差控制在标准允许范围内，避免密封垫片受压不均导致的渗漏问题。

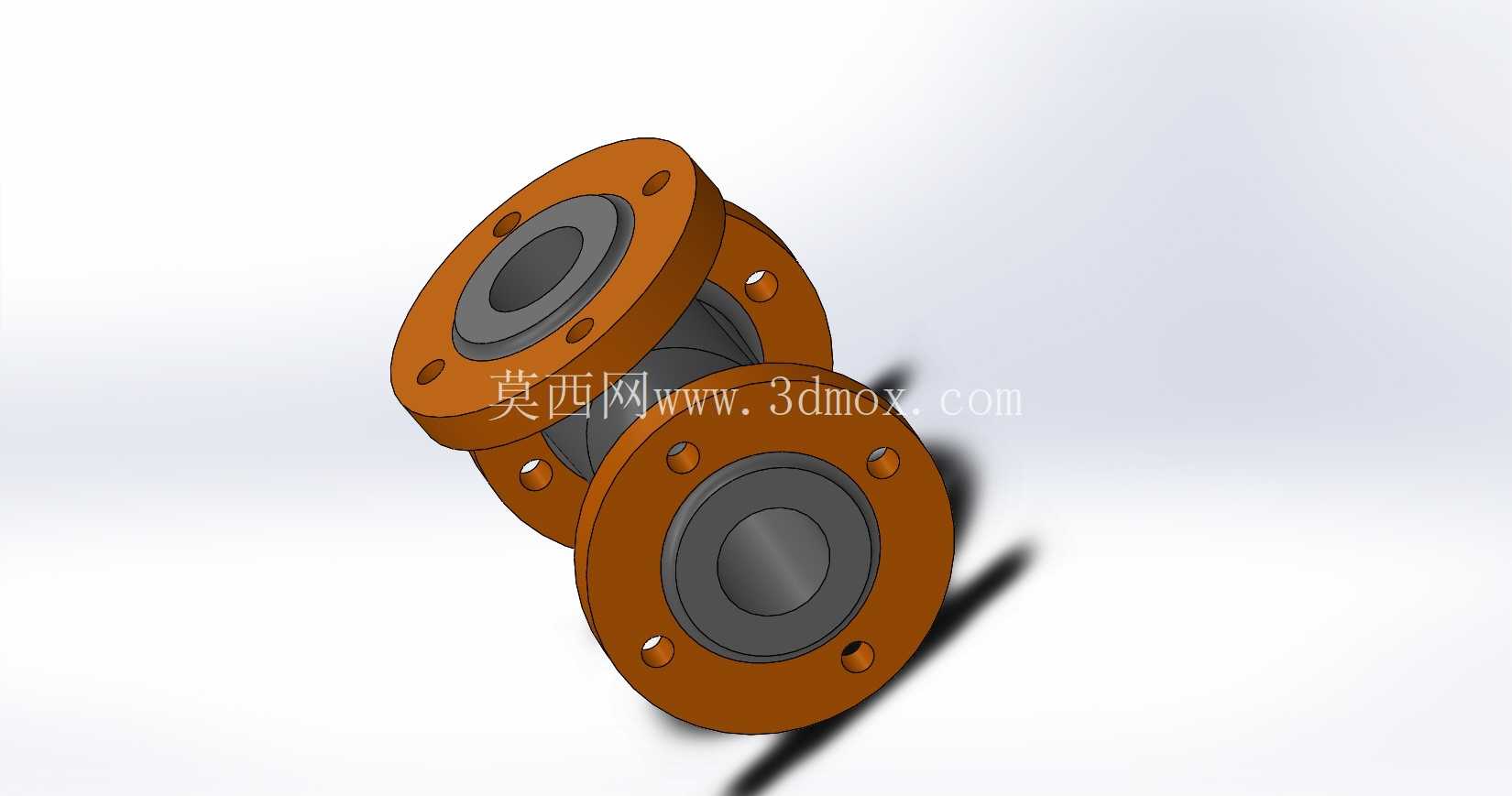

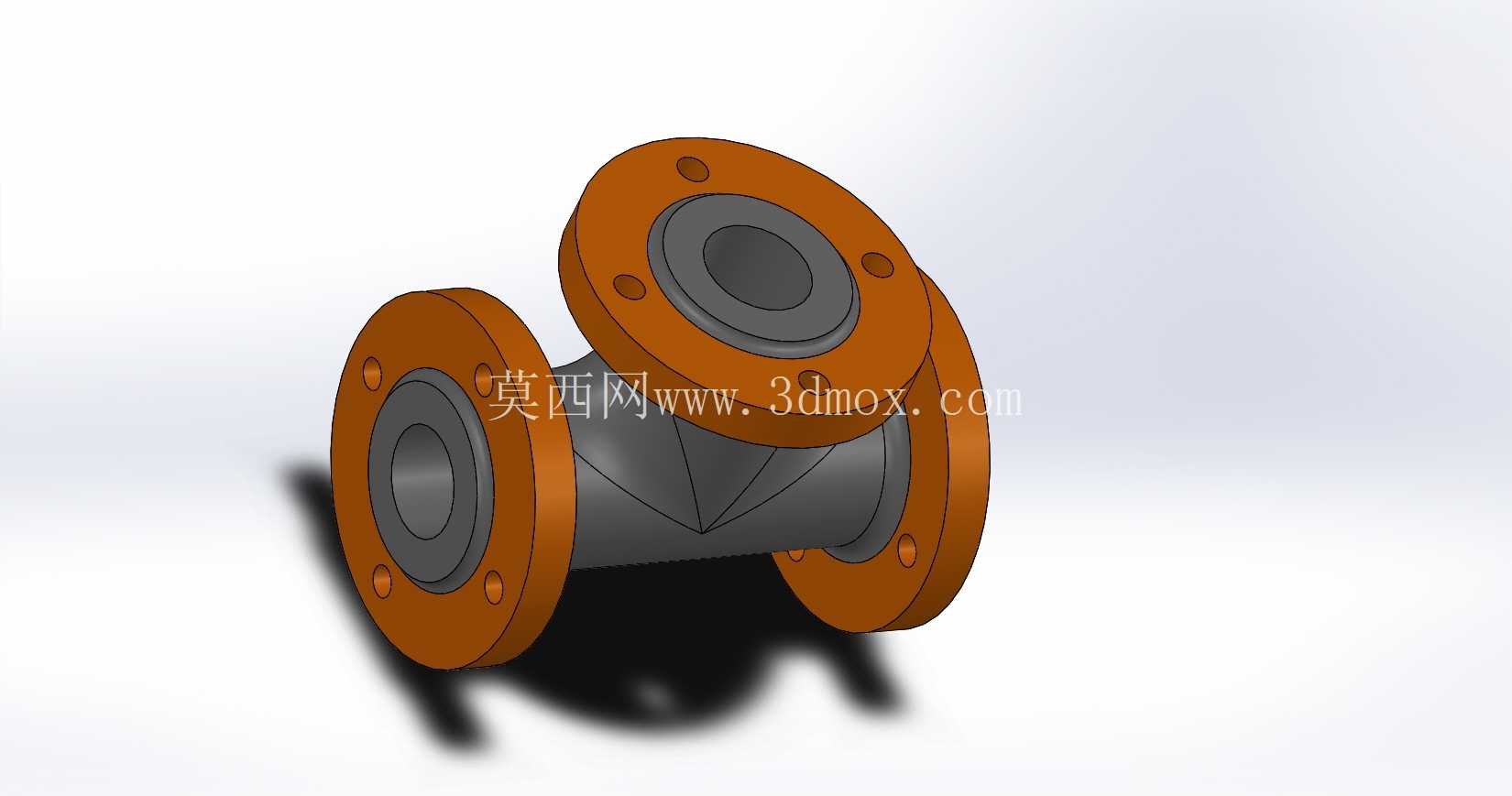

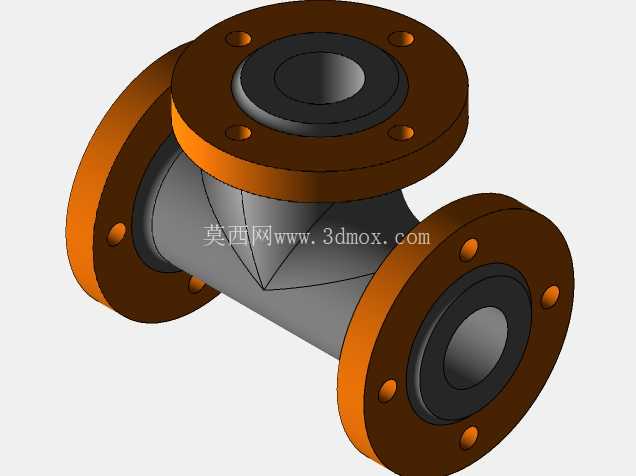

　　结构建模过程中对法兰盘的螺栓孔进行了均匀阵列排布，保证螺栓紧固时法兰端面受力均匀，密封面的平面度公差按照法兰标准要求设定，避免因端面翘曲导致密封失效，主体流道的内壁做了等壁厚处理，既保证结构强度，也避免不必要的材料浪费，整体结构无复杂异形曲面，常规的铸造、机加工工艺均可完成生产制造，加工难度低，适合批量生产应用。在实际选型应用中，可根据输送介质的腐蚀性、工作温度、工作压力选择对应材质，常规输水、压缩空气工况可采用铸铁或普通碳钢材质，腐蚀性介质工况可采用不锈钢或衬塑材质，搭配对应材质的螺栓与密封垫片，即可满足不同场景的使用需求。
