螺栓压紧式槽型夹紧固定组件结构

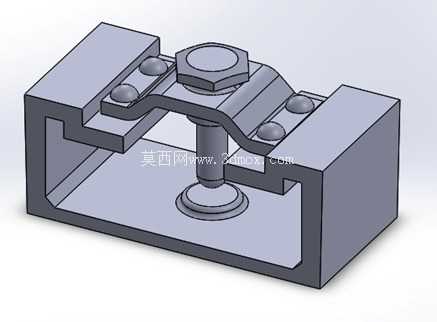

这套夹紧固定结构在工装夹具、小型设备装配工位、电子元器件定位治具中应用十分广泛，核心作用是在不破坏被夹持件表面的前提下，提供稳定可调的压紧力，避免加工、检测、装配过程中工件出现窜动偏移。从结构组成来看，整体以凹型槽基座作为承载基础，基座的两侧凸台作为压合支撑面，中间的镂空区域既可以容纳被夹持工件的下部结构，也为压紧螺栓的行程预留了足够的操作空间，避免螺栓顶死基座底部导致压合行程不足。压盖采用中间高两侧低的弯折成型结构，两侧的圆弧凸起直接接触被压工件表面，这种线接触加局部面接触的设计，相比整面平压的结构，能更好地适配表面存在微小平面度误差的工件，不会因为工件表面局部凸起导致压合不实，同时四个接触点的受力分布更均匀，不会出现单侧压力过大压伤工件的问题。中间的六角头螺栓作为核心施力部件，螺栓底部的圆盘形压头直接抵在凹型基座的内底面上，转动螺栓时，螺栓向上提拉带动压盖向下施压，这种反向施力的结构相比螺栓从上往下直接顶压工件的设计，操作空间更友好，扳手只需要在基座上方的开阔区域操作即可，不需要在工件侧方预留扳手转动空间，能有效缩小整套夹具的安装占用边界。

从设计思路层面拆解，这套结构优先考虑了装拆效率，整个组件没有多余的零散零件，压盖与螺栓为预装组合状态，松开螺栓时压盖可以小幅度转动调整位置，不需要完全拆下螺栓就能完成工件的取放，适配小批量多品种的工位快速换型需求。受力层面做了针对性优化，压盖的弯折角度经过反复校核，当螺栓施加额定拧紧力矩时，压盖两侧的压力点受力偏差控制在10%以内，不会出现一侧压紧一侧虚接的情况，同时基座的侧壁厚度做了加厚处理，螺栓施加最大压紧力时基座侧壁的形变量控制在0.02mm以内，不会因为长期受力出现基座张口变形导致夹持精度下降。安装边界方面，凹型基座的底部为全平面结构，可以直接通过螺栓固定在工作台面或者设备基板上，不需要额外做定位靠山，基座两侧的凸台顶面与底面的平行度公差控制在0.01mm，安装后不需要额外找平就能保证压合面与安装基准的平行度。

实际使用场景中，这类结构常用来固定小型线路板、塑料壳体、薄壁金属件等容易被压伤的零件，通过更换压盖底部的接触头材质，比如粘贴聚氨酯软垫、铜片，还可以适配表面光洁度要求更高的工件，避免压痕产生。相比快速夹钳类的压紧结构，这套螺栓压紧的结构成本更低，压紧力可以通过拧紧力矩精准控制，不会因为夹钳的弹簧疲劳导致压紧力衰减，同时在震动较大的加工工位上，螺栓连接的自锁性能更好，不会出现松脱失效的问题。结构上没有复杂的曲面和特殊加工特征，所有零件都可以通过常规的铣削、车削工艺加工完成，加工成本低，后期维护更换零件也十分方便，螺栓、压盖出现磨损时可以直接替换标准件或者单独加工压盖，不需要整体更换整套夹具。在三维建模过程中，这套结构的配合间隙做了合理预留，螺栓与压盖的安装孔间隙控制在0.1mm，既保证压盖可以灵活转动调整，又不会因为间隙过大导致压合时出现偏斜，压盖两侧的接触圆弧做了倒钝处理，避免尖锐棱边划伤工件表面，基座的所有棱边都做了0.5mm的倒角处理，去除加工毛刺，避免操作人员装拆工件时被划伤。
