简易辊式管材弯曲加工设备结构设计

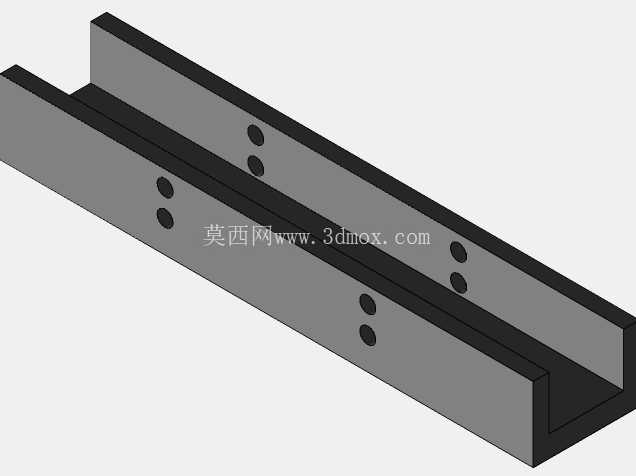

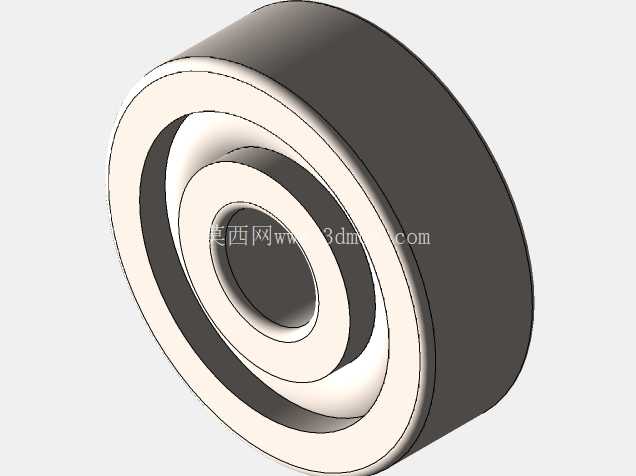

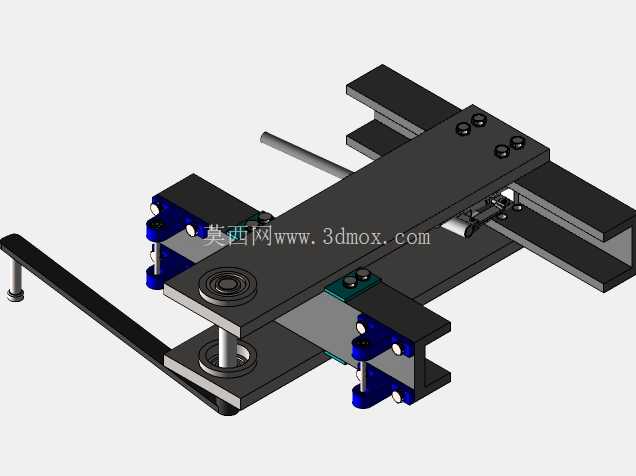

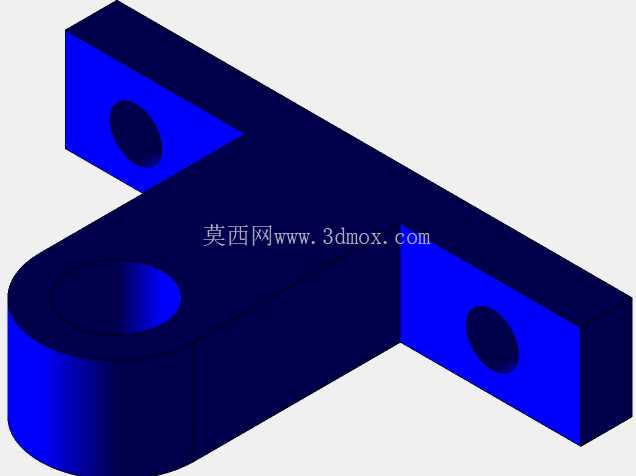

　　这款辊式弯管设备主要面向小批量五金加工、维修维保、非标定制场景下的小直径金属管材弯曲作业，在五金制品加工、小型管路预制、户外家具管件生产、非标机架制作等场景中，能够替代传统手工灌沙弯管、简易手动弯管工具的低效作业模式，解决小规格管材弯曲时容易出现的瘪管、弯折角度不均、弯曲半径一致性差的实际问题。从结构布局来看，设备采用双层板式承载框架作为主体支撑，上下两层安装板通过等高立柱连接固定，框架整体采用平直板材加工，安装面均做铣平处理，保证各运动部件的装配平行度与垂直度，避免长期受力后出现结构变形影响弯管精度。设备的核心执行部件为两组对称布置的成型辊轮，辊轮外圈加工有与待加工管材外径匹配的圆弧凹槽，作业时管材嵌入凹槽内，既可以限制管材的径向变形，避免弯曲过程中管壁出现凹陷、褶皱，也能保证弯曲过程中管材的进给方向不发生偏移。其中一组辊轮作为固定成型支点，安装在下层承载板的定位轴上，轴与辊轮之间配置滑动衬套，保证辊轮转动顺畅无卡滞；另一组辊轮集成在滑动进给组件上，可沿上层板的导向槽做直线进给运动，进给过程中对管材施加持续的径向压力，迫使管材围绕固定辊轮发生塑性变形，实现不同角度的弯曲成型。

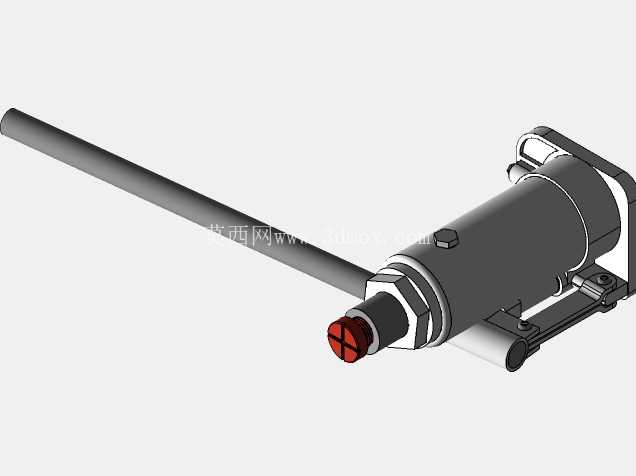

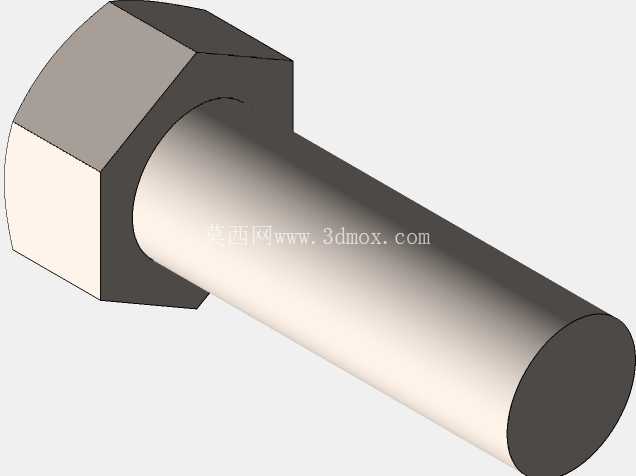

　　滑动进给组件采用双侧导向结构，配合框架上的直线导向槽限制进给方向的自由度，避免施压过程中出现偏载导致辊轮错位，进给端预留手动施力杆的安装位，操作人员可通过杠杆力臂放大作用力，无需额外配置液压或电动动力源，即可完成常规壁厚金属管材的弯曲作业，适合无气源、无电源的野外维修、现场加工场景使用。设备的安装边界设计充分考虑了小型加工场景的桌面放置需求，整体长宽尺寸控制在小型工作台可容纳的范围内，底部安装板预留四个固定安装孔，可通过螺栓直接固定在钳工台、焊接工作台的台面上，不需要额外制作混凝土基础或大型安装支架，设备整体重量控制在单人可搬运的范围内，方便不同作业场景之间的转移使用。

　　从设计思路上，这款设备优先考虑了结构的易加工性与维护便捷性，所有板材零件均可通过常规的激光切割、铣削加工完成，辊轮零件采用常规圆钢车削加工即可，不需要复杂的五轴加工或特种工艺，普通机械加工车间即可完成全套零件的制作；设备的易损件仅为辊轮与衬套，当加工不同外径的管材时，仅需更换对应凹槽尺寸的辊轮即可适配，不需要对主体框架进行改动，大幅降低了多规格管材加工的适配成本。在实际使用过程中，操作人员可根据管材的材质、壁厚调整进给的施压速度，对于壁厚较薄的管材，可采用分次进给逐步成型的方式，避免一次施压过大导致管壁破裂；对于硬度较高的金属管材，可在辊轮凹槽处涂抹少量润滑脂，降低管材与辊轮之间的摩擦阻力，避免管材表面出现划伤。

　　设备的导向组件预留了行程调节空间，可通过调整滑动组件的初始位置适配不同弯曲半径的加工需求，不需要额外更换工装配件，单台设备即可覆盖常用小直径管材的多半径弯曲作业。相较于大型数控弯管设备，这款简易辊式弯管结构没有复杂的数控系统、液压站与传动机构，不存在电气故障、液压泄漏等维护痛点，整体结构结实耐造，即使在加工环境较差的五金车间、维修现场使用，也不容易出现故障，日常仅需定期给辊轮转轴、导向接触面加注润滑油即可保证长期稳定运行。在管件弯曲精度控制方面，设备的框架上可额外加装角度刻度标识，操作人员可根据进给的行程直接对应弯曲角度，不需要反复测量调整，能够有效提升小批量弯管作业的加工效率，降低对操作人员的技能要求，即使是没有多年弯管经验的新手，经过简单培训即可加工出角度一致、成型质量稳定的弯管工件。
