洗护类扁形塑料包装瓶三维结构设计

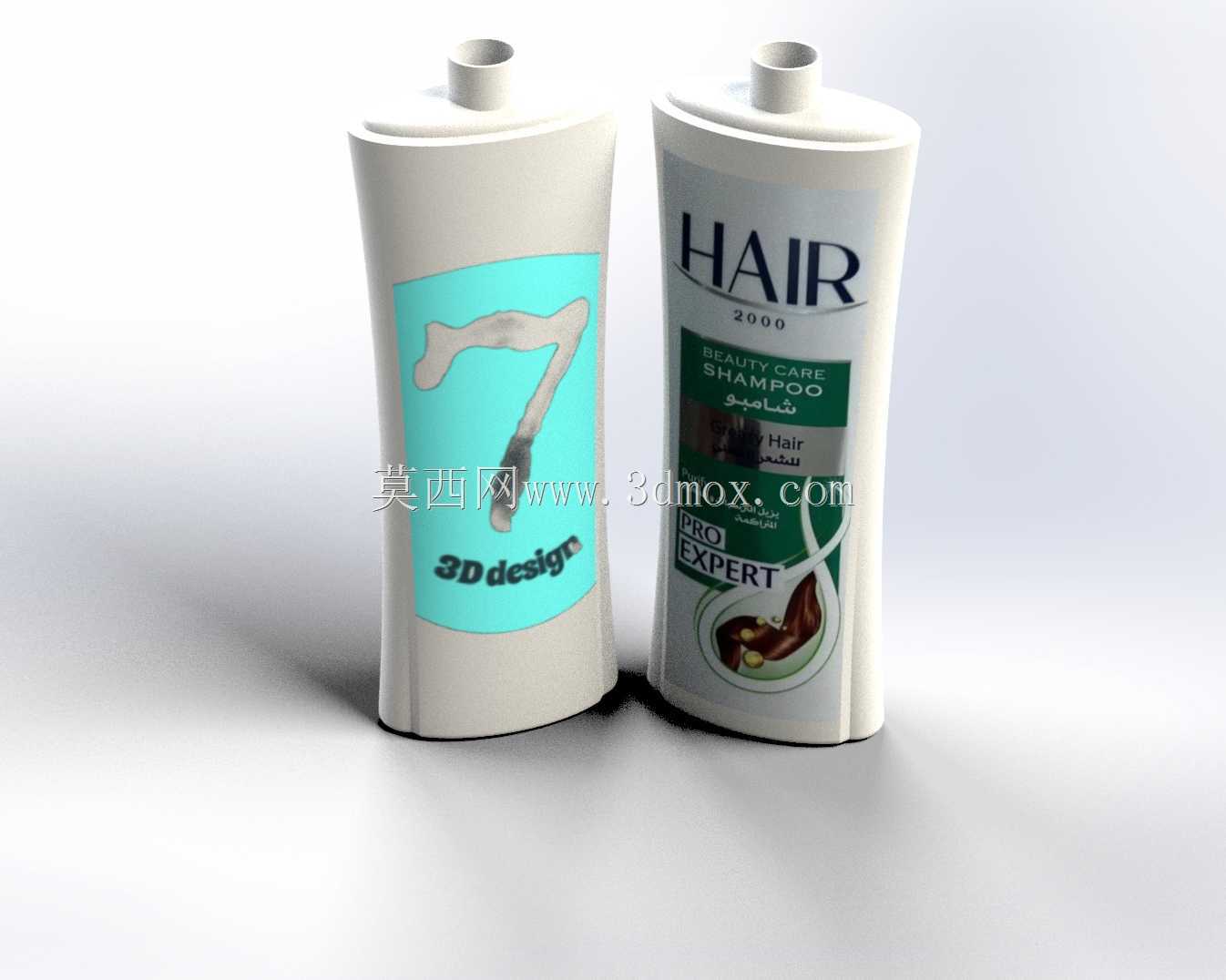

　　日常洗护品类的终端包装，直接决定产品货架陈列的视觉辨识度与终端用户的握持使用体验，这类扁形塑料瓶的结构设计，需要同时兼顾吹塑成型的工艺可行性、运输堆叠的结构强度、日常使用的人机交互合理性，不能只做外观曲面的视觉表达。从实际应用场景来看，这类瓶型主要适配洗发水、沐浴露、护发素这类液态洗护产品的终端零售包装，单瓶容量覆盖200ml到750ml的主流家用规格，既可以在商超货架做横向并排陈列，也能适配家庭卫浴间的狭窄置物台摆放，相比传统圆形瓶，扁形结构的横向占用空间更小，相同置物面积下的陈列数量可以提升40%左右。

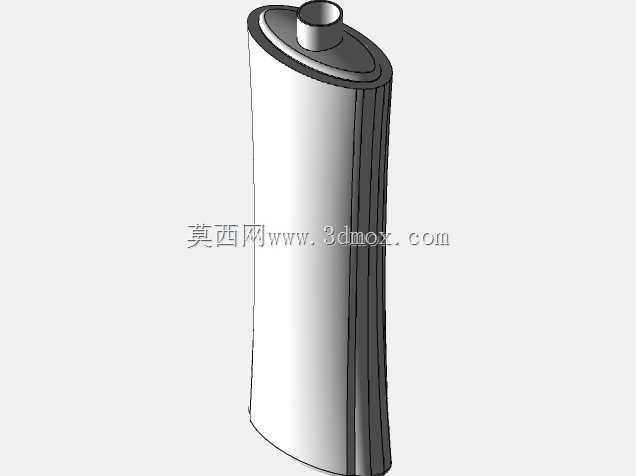

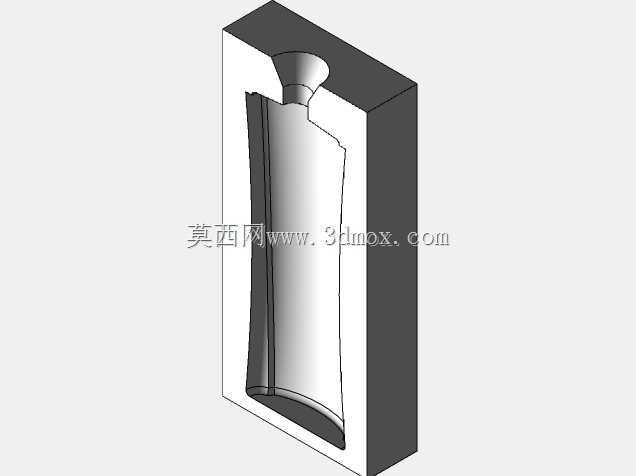

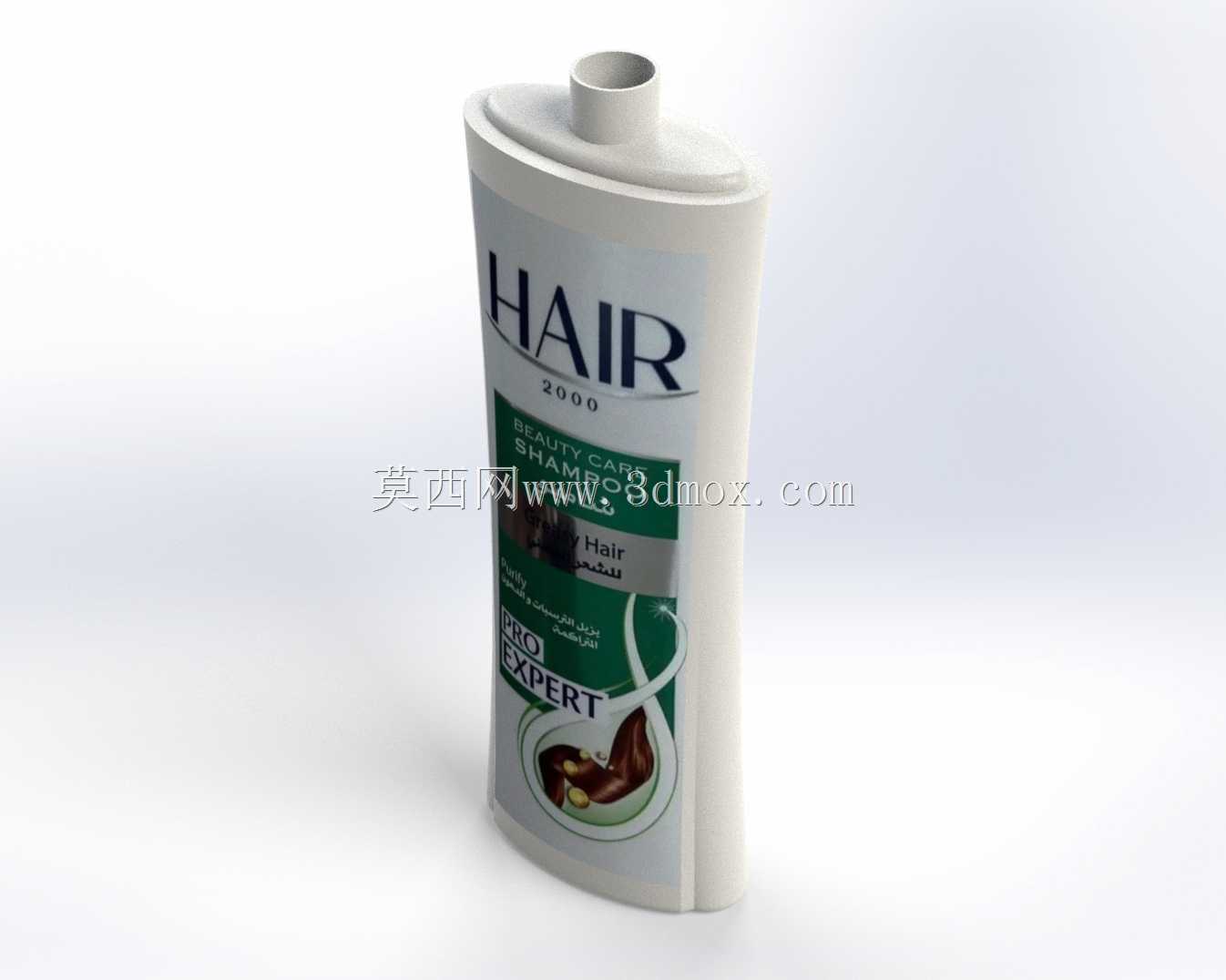

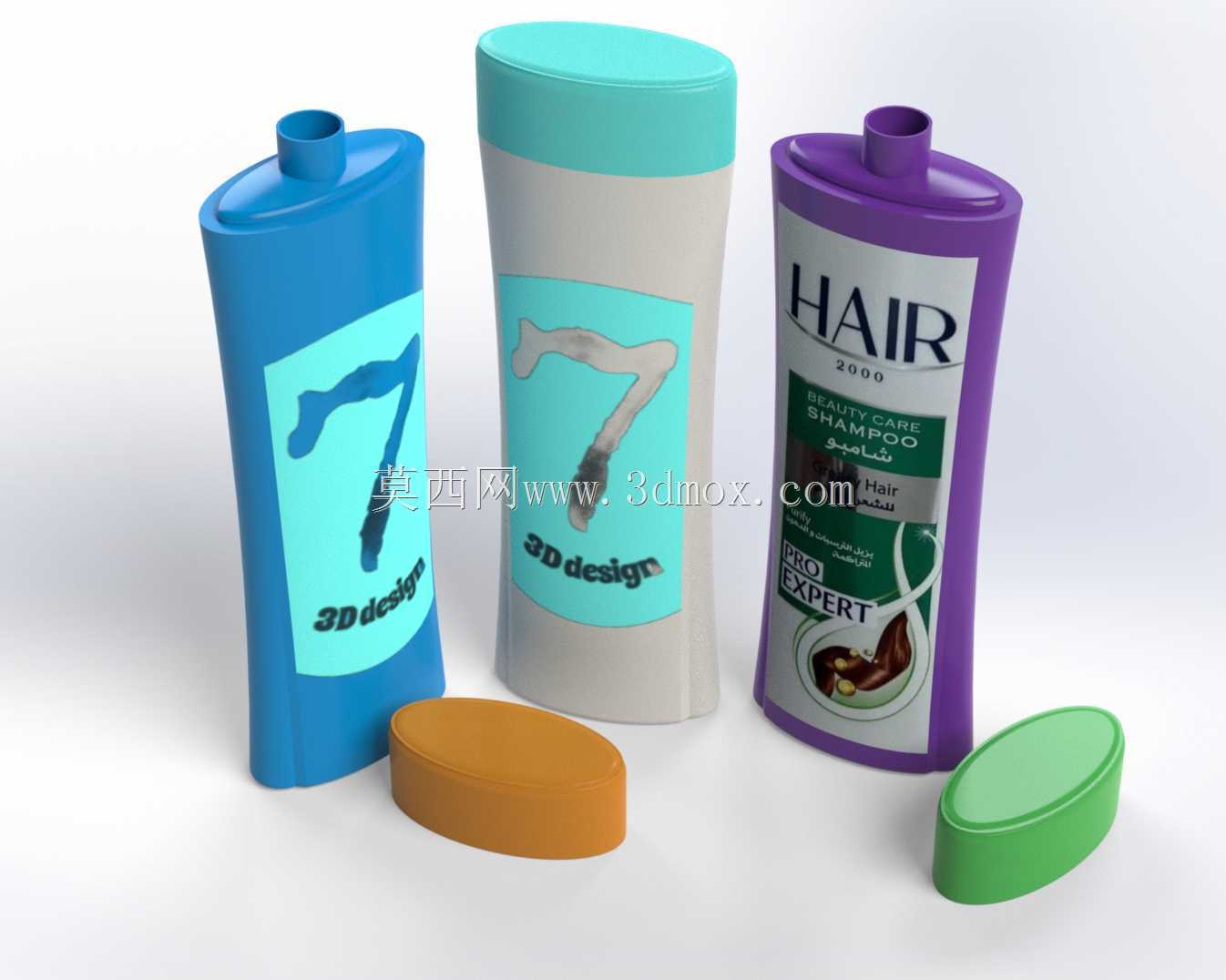

　　从结构设计思路来看，瓶身采用非对称的扁弧面过渡，两个展示面分别预留了足够的标签粘贴区域，其中一面做了内凹的曲面造型，既可以嵌入品牌专属的视觉标识，也能在吹塑成型时提升瓶身的环向结构强度，避免灌装后内部承压导致瓶身鼓胀变形。瓶肩位置做了平缓的大弧度过渡，没有尖锐的棱角结构，一方面可以降低吹塑过程中边角位置的料流堆积问题，减少成型后局部壁厚不均导致的应力开裂风险，另一方面也能避免用户拿取时棱角硌手的问题，提升握持的贴合度。瓶口采用标准的通用螺纹口径，适配市面上主流的翻盖、旋盖、泵头类瓶盖，不需要单独开制专属瓶盖模具，可以大幅降低包材的配套采购成本，瓶口的密封面做了0.3mm的凸环结构，和瓶盖内的密封垫片配合后，可以满足液态内容物的密封要求，避免运输过程中出现漏液问题。

　　从安装与尺寸边界来看，瓶身的最大宽度控制在85mm以内，厚度控制在45mm，这个尺寸刚好适配成年人单手握持的掌宽范围，用户单手持瓶按压泵头或者倾倒内容物时，手指可以自然环绕瓶身，不会出现握持滑脱的问题。瓶底做了内凹的支撑脚结构，五个均匀分布的微凸支撑点，可以让瓶身放置在平面上时保持稳定，不会因为底面成型收缩导致的翘曲出现放置歪斜的问题，支撑脚的高度控制在1.2mm，既可以避免瓶底和放置面直接大面积接触形成真空吸附导致拿取费力，也能预留足够的标签底部粘贴空间，避免标签边缘和放置面摩擦起翘。瓶身的壁厚采用渐变设计，瓶肩和瓶底位置的壁厚控制在1.2mm，瓶身中部的壁厚控制在0.8mm，这种壁厚分布既可以保证瓶身整体的抗挤压强度，满足运输过程中多层堆叠的载荷要求，也能尽可能降低单瓶的原料用量，控制包材成本。

　　在细节结构处理上，瓶身的所有曲面过渡都做了R2以上的圆角处理，没有小于1mm的锐角结构，一方面可以避免吹塑成型时锐角位置的应力集中，提升瓶子的抗跌落性能，装满内容物的状态下从1.2米高度自由跌落至水泥地面，不会出现开裂漏液的问题；另一方面也能避免标签粘贴时在锐角位置出现起翘、褶皱的问题，保证标签粘贴后的平整美观。瓶身的两个侧面做了微内凹的弧形曲面，和用户握持时的手指弧度自然贴合，即便是手部沾水的状态下，也能有足够的握持摩擦力，不会出现打滑脱手的问题。另外在瓶身靠近瓶口的位置，做了一圈0.5mm的凸筋结构，既可以作为瓶盖拧紧的定位标识，也能在自动化灌装线上作为瓶身夹持的定位基准，保证灌装、旋盖、贴标工序的定位精度，提升自动化生产的良率。
