剪纸镂空结构柔性轴筒体构件

这类借鉴剪纸交错切缝构型的柔性筒体构件，核心应用场景集中在需要小角度偏置传动、轴向缓冲吸能的紧凑安装空间内，常见于小型精密传动链路、穿戴式康复设备的动力传递段、微型伺服系统的输出端补偿环节，区别于传统刚性联轴器与金属波纹管柔性件，它依靠自身筒体壁面规律排布的交错切缝产生可控形变，不需要额外加装弹性衬垫、铰接结构就能同时补偿径向、角向与轴向的安装偏差，在小扭矩、高频往复动作的传动场景里，能大幅降低两端支撑轴承的附加径向载荷，减少装配过程中对同轴度的严苛要求。

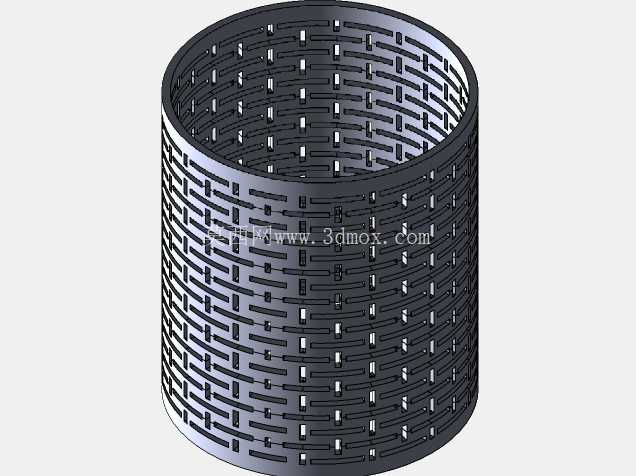

从功能特性上看，该构件整体为薄壁圆筒构型，壁面的切缝采用周向分层、轴向交错的排布逻辑，每一层周向切缝沿圆周等距分布，相邻两层的切缝沿轴向错开半个切缝间距，这种排布方式让筒体在承受扭矩时，切缝间的连接筋条会产生可控的弯曲变形，既保证周向传动的刚度足够传递额定扭矩，又能在两端轴系出现偏角、径向错位时，通过筋条的弹性形变吸收错位量，不会像整体刚性筒那样在错位时产生极大的内应力。和常见的金属膜片联轴器、十字滑块联轴器相比，这种一体化镂空结构没有装配间隙，不存在铰接件磨损、紧固件松脱的风险，不需要定期维护润滑，整体转动惯量更低，非常适合高速往复摆动的小扭矩传动场景，比如小型光学设备的角度调整机构、微型机械手的关节传动段，都能适配这类构件的特性。

设计思路上，这类结构的核心是通过切缝的宽度、排布密度、筋条宽度来匹配不同的扭矩承载能力与柔性补偿量，切缝越窄、筋条越宽，整体的传动刚度越高，能传递的扭矩越大，但对应的错位补偿能力就会下降；反之切缝越宽、筋条越窄，柔性越好，能补偿的安装偏差更大，但额定传递扭矩会相应降低。建模过程中需要优先保证所有切缝的尺寸一致性，周向排布的等分精度直接影响构件转动时的动平衡性能，如果切缝排布不均，高速转动时会产生额外的振动，影响整个传动系统的稳定性。筒体两端的安装边界通常设计为等直径的光面或者带键槽的配合段，和常规刚性轴套的安装尺寸完全兼容，不需要对原有设备的安装接口做改动，可以直接替换同尺寸的刚性连接套，降低设备改造成本。

从安装边界来看，这类构件的径向尺寸和同规格刚性轴套基本一致，不会额外占用径向安装空间，轴向长度可以根据需要补偿的错位量调整，通常补偿角向偏差越大，需要的筒体有效变形段长度越长。安装时不需要额外的调整垫片，只要保证两端配合面的轴向贴合到位，紧固螺钉锁紧即可，因为自身结构的形变能力可以抵消0.5度以内的角向偏差、0.2倍壁厚以内的径向偏差，对装配工人的操作精度要求更低，能有效缩短小型精密设备的装配调试周期。在实际使用中，这类一体化结构没有相对运动的摩擦副，不会产生磨屑，也适合用在对洁净度有要求的半导体检测设备、医疗检测仪器的传动链路中，避免磨屑污染洁净工作环境。需要注意的是，这类构件的形变范围存在设计上限，不能超过其切缝结构允许的最大变形量，否则会造成筋条的塑性变形，丧失传动精度与补偿能力，选型时需要根据实际传动的扭矩大小、需要补偿的偏差量，匹配对应切缝参数的构件，不能盲目追求大补偿量而忽略扭矩承载能力，也不能只看刚度而忽略实际安装中存在的偏差值，要在刚度与柔性之间找到适配工况的平衡点。
