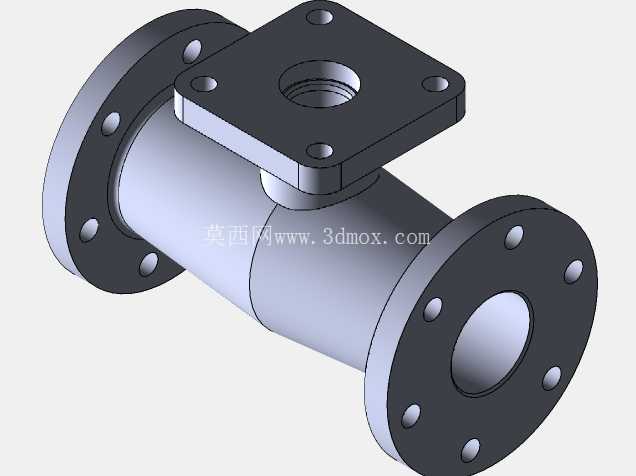

带方形安装座法兰式三通管路连接件

　　这款带方形安装座的法兰式三通管路连接件，主要应用于工业流体输送系统的管路分支节点，可实现主管路直通输送与侧路支路的介质分流、汇流功能，常见于化工流体输送、市政给排水、暖通空调循环、工业制程管路等场景，侧方的方形安装座可用于加装检测仪表、控制阀门、支路转接模块或是固定支撑结构，相比普通无安装座的三通件，省去了后期在管路上焊接、开孔加装附件的工序，能有效降低现场施工的管路改造难度，避免现场开孔带来的管路强度下降、密封失效隐患。

　　从结构设计来看，主体采用等径直筒主管路结构，两端的法兰盘采用标准圆形法兰设计，法兰盘上均匀分布6个螺栓安装孔，孔位采用圆周等角度排布，适配同公称通径的标准法兰对接，安装时通过螺栓穿入孔位配合密封垫片即可完成端面密封连接，能保证管路连接的同轴度与密封可靠性，法兰盘的厚度经过强度校核，可承受对应公称压力下的管路轴向载荷与径向弯矩，避免法兰变形导致的介质泄漏。侧方的方形安装座位于主管路的中部径向位置，安装座与主管路采用圆弧过渡一体连接，过渡区域做了圆角处理，可降低介质流经此处的湍流阻力，同时减少应力集中风险，避免管路长期承压运行时在连接位置出现疲劳开裂。

　　方形安装座的四个角位置分别设置了螺栓安装孔，中心位置开设了贯通的介质通道与主管路内腔连通，中心通道的端部设置了内螺纹结构或是密封台阶面，可直接对接外螺纹式的仪表、阀门或是外接支路管路，安装座的平面度经过设计管控，可保证外接附件安装后的密封贴合度，避免侧路连接位置出现渗漏。从安装边界来看，两端法兰的端面间距为主体直管段的总长度，安装时需要预留对应长度的管路安装空间，侧方方形安装座的外轮廓尺寸决定了侧方外接附件的安装避让空间，设计时已经考虑了螺栓安装的操作空间，四个角的螺栓孔位置距离安装座边缘留有足够的扳手操作余量，现场安装时不需要额外加工避让位置。

　　建模过程中，先通过旋转特征生成主管路的基础筒体与两端法兰的毛坯结构，再通过拉伸特征生成侧方的方形安装座基体，之后对安装座与主管路的连接位置做倒圆角处理，完成基础实体后，分别在两端法兰盘上绘制螺栓孔的草图，通过圆周阵列生成所有法兰安装孔，再在方形安装座上绘制四个角的安装孔与中心的通道孔，通过拉伸切除完成孔位加工，最后对所有锐边做倒角处理，避免安装时划伤操作人员与密封垫片。内腔的流道做了顺滑过渡处理，主管路与侧路通道的交接位置没有突兀的直角结构，可减少介质流经时的压损，同时避免介质中的固体杂质在拐角位置沉积堵塞管路。整体结构采用一体成型的设计思路，没有多余的拼接焊缝，结构强度更高，密封点位更少，可降低后期运行过程中的泄漏风险，适合在中低压的流体输送管路中使用，侧方安装座的设计也拓展了三通件的功能适配性，可根据实际使用需求在安装座上加装压力传感器、温度传感器、排气阀、排污阀或是小型支路控制阀，不需要额外在管路上开孔焊接，大幅提升了管路集成化设计的便利性，也能保证管路整体的结构一致性与承压稳定性。
