带90度弯管的双法兰管路连接结构

在化工流体输送、市政给排水、工业制程管路布设场景中，管路变向与不同接口规格的对接一直是现场安装的常见痛点，这款带90度弯管的双法兰连接结构，正是针对直角转向同时适配两种不同法兰接口的需求设计的管路连接件。从实际使用场景来看，这类连接件常出现在泵组出口转向对接、罐体侧部管路引出、设备端接口与主管道直角衔接的工位，不需要额外搭配独立弯头与两片转换法兰，减少了管路对接的密封点位，降低了流体输送过程中的泄漏风险。

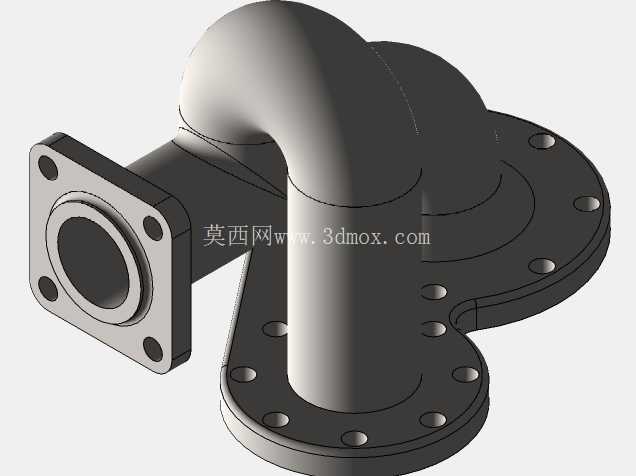

从功能特性上看，该结构集成了90度弯管的流向转向功能与两种法兰的接口适配功能，一端为方形四孔法兰，适配设备端常见的方形安装接口，这类接口常见于阀门端、小型泵体出口、仪表设备的管路引出端，四个安装孔沿方形法兰周向均布，安装时对位逻辑简单，现场施工不需要反复调整周向角度；另一端为圆形多螺栓孔法兰，适配常规工业管路的圆形法兰对接标准，多螺栓孔的设计可以在承压工况下提供更均匀的压紧力，保证密封面的压合一致性，避免局部压力不足导致的密封失效。中间的90度弯管采用圆弧过渡结构，而非直角折弯结构，这种设计可以大幅降低流体在转向位置的局部阻力，减少流体湍动与管路冲蚀，尤其适用于带微小固体颗粒的流体输送场景，避免颗粒在转角位置堆积造成管路堵塞。

设计思路上，这款连接件首先考虑了安装边界的兼容性，方形法兰端的安装孔位与密封凸台尺寸匹配常规小通径设备接口的安装规范，圆形法兰端的螺栓孔分布、密封面宽度符合对应通径圆形法兰的通用安装尺寸，不需要现场额外加工适配法兰。弯管部分的曲率半径经过优化，在保证转向功能的前提下，尽可能压缩了轴向与径向的安装占用空间，在设备周边管路排布密集的场景下，不会因为弯管曲率过大挤占其他管路的安装位置，同时曲率半径也没有过小，避免流体阻力陡增。两个法兰与弯管的连接位置做了圆弧过渡加强，没有应力集中的直角棱边，在承压工况下可以降低连接位置的应力峰值，避免长期使用过程中出现焊缝开裂或者结构变形的问题。密封面位置设计了凸台结构，安装时可以精准定位密封垫片，避免垫片偏移造成的密封失效，不管是采用橡胶垫片、四氟垫片还是金属缠绕垫片，都能保证垫片受压均匀。

从安装边界来看，方形法兰端的四个安装孔中心距与法兰外沿尺寸控制在小通径设备接口的常规尺寸区间内，安装时不需要在设备端额外扩孔或者调整接口位置，螺栓穿入后可以直接锁紧；圆形法兰端的螺栓孔沿圆周均布，适配对应通径管路法兰的孔位标准，对接时只要对齐密封面，穿入螺栓后按对角顺序锁紧即可完成安装。整个结构的轴向长度与弯管的外伸尺寸经过核算，在完成90度转向的同时，不会让两端对接的设备或管路出现安装干涉，在狭小的设备安装舱内也能顺利完成装配。日常维护过程中，只要拆开两端法兰的连接螺栓，就可以直接拆下该连接件进行检查或者更换，不需要切割管路或者改动周边其他管线，维护效率远高于焊接式的弯头加转换法兰结构。对于有防腐需求的使用场景，该结构的外表面与过流面都可以根据输送介质的特性做对应的防腐处理，法兰密封面的加工精度可以满足不同压力等级的密封要求，不管是低压给排水工况还是中压化工流体输送工况，都能保证长期使用的结构稳定性与密封可靠性。在管路系统的应力补偿层面，该集成式结构相比分体式的弯头加两片法兰的组合，整体刚性更好，同时法兰连接的形式又可以吸收少量的管路安装误差，降低管路安装时的对位精度要求，减少现场施工的调整工作量。
