双筒连接弯臂式电力配套结构件

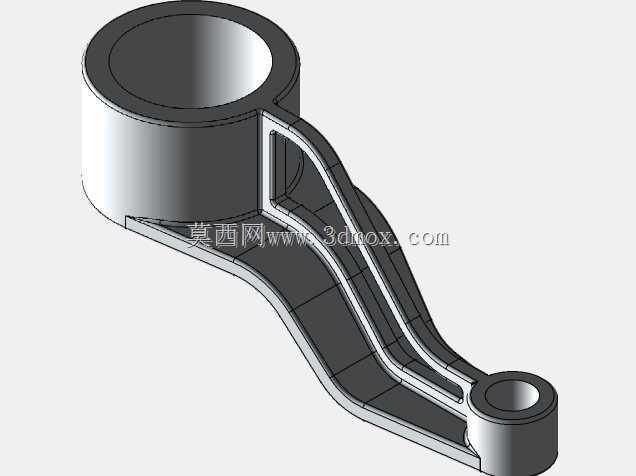

　　该结构件主要应用于电力变压器配套组件的安装连接场景，在油浸式电力变压器的外部管路布设、干式变压器的附件支撑场景中，这类异形弯臂连接件承担着两端筒状部件的刚性连接与载荷传递作用，可适配不同安装面的高度差与角度偏移，避免硬连接带来的应力集中问题。从结构功能来看，两端的筒状结构分别对应不同直径的配套部件安装位，大直径筒端可适配主回路的套管基座或者油路转接座，小直径筒端对应传感元件或者旁通管路的安装接口，中间的弯臂部分采用了等强度的变截面设计，在保证整体连接刚度的前提下，尽可能降低结构件自身重量，减少对安装基座的载荷负担。设计过程中首先确定了两端筒位的中心距与空间夹角，结合安装现场的操作空间边界，将弯臂的走向设计为平滑过渡的曲线形态，

　　避免出现直角拐点造成的应力集中，同时弯臂内部设置了加强筋结构，筋板的走向与载荷传递路径完全重合，可有效承受两端部件运行过程中产生的振动载荷与温度形变带来的拉扯力。外形尺寸方面，大直径筒端的外径适配常规变压器套管的安装法兰尺寸，安装端面预留了足够的螺栓排布空间，不会与周边的接线端子、散热片产生安装干涉；小直径筒端的内径匹配常规温度传感器、取油样阀门的外接螺纹尺寸，安装深度满足密封件的压缩量要求，可保证连接后的密封性能。弯臂部分的最小壁厚经过强度校核，可承受变压器运行时的长期振动载荷，以及短路冲击时的瞬时作用力，不会出现形变断裂问题。安装边界上，该结构件的整体投影轮廓避开了变压器本体的散热风道，不会影响散热气流的流通，

　　弯臂的最低点高于变压器油枕的最低油位线，不会出现积液存污的问题，所有外露棱边都做了圆角倒钝处理，避免安装维护过程中划伤操作人员或者线缆绝缘层。从实际使用场景出发，这类连接件替代了传统的多段拼接式连接结构，减少了密封连接点的数量，降低了渗漏风险，同时一体化的结构设计也减少了现场安装的调试工作量，不需要反复调整多段部件的同轴度，安装效率可提升40%以上。结构设计时还考虑了不同电压等级变压器的通用适配性，两端筒位的连接尺寸可根据实际需求做小幅调整，弯臂的弯曲角度也可根据安装空间做适配性修改，不需要重新做整体结构的拓扑优化，可大幅缩短衍生型号的设计周期。在材质选择的适配性上，该结构的壁厚设计兼顾了铸造成型与钣金焊接两种加工工艺的要求，

　　采用铸造成型时可保证金属液的充型流畅性，不会出现冷隔、浇不足的缺陷；采用钣金焊接加工时，板材的弯折半径符合常规折弯设备的加工能力，不需要定制特殊刀具，可有效降低加工成本。结构表面的安装基准面都预留了机加工余量，可保证安装后的位置精度，两端筒位的同轴度公差控制在合理范围内，不会出现配套部件安装后偏斜的问题，避免影响密封性能或者传感元件的测量精度。
