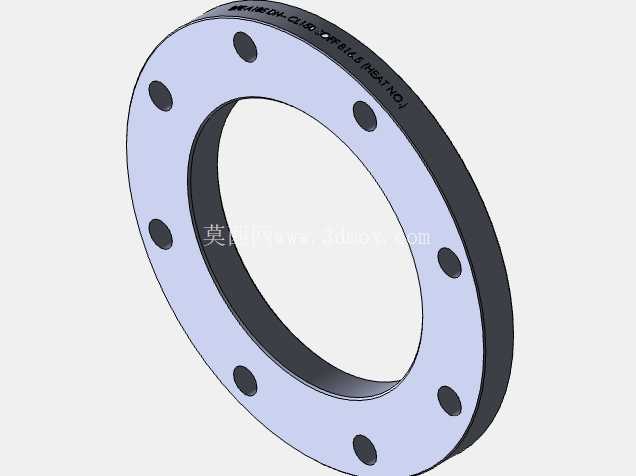

ASME B16.5标准150级15至600NB带颈平焊法兰

　　从实际工程应用来看，这类带颈平焊法兰的适用场景十分广泛，在常温常压的给排水管线、低压循环水系统、压缩空气输送管网、普通化工介质输送管路中都能见到它的身影，相比对焊法兰，它的焊接装配难度更低，现场施工时对管道对口精度的要求更宽松，能有效缩短现场安装的作业周期，降低施工人力成本。从结构设计逻辑来看，这款法兰采用带颈平焊的结构形式，颈部的存在相比板式平焊法兰大幅提升了法兰整体的结构刚度，能有效降低管道运行过程中因应力集中导致的法兰变形风险，同时平焊的连接形式不需要将管道插入法兰内部过深，现场组对时可以灵活调整管道的轴向位置，适配现场管路安装时的尺寸偏差。在石油炼化、化工生产、市政给排水、长输管线等涉及流体输送的工业场景中，法兰是实现管道与管道、管道与阀门、管道与设备之间可拆卸连接的核心承压部件，其设计合理性直接决定整个管路系统的密封可靠性与运行安全性。本次涉及的带颈平焊法兰严格遵循ASME B16.5管法兰标准，压力等级为Class150，公称通径覆盖15NB至600NB的全系列尺寸，可适配不同管径的低压流体输送管路需求。

　　密封面采用突面结构，这是Class150压力等级下最常用的密封面形式，配合非金属软垫片或者缠绕式垫片即可实现可靠密封，密封面的平面度、表面粗糙度都经过严格控制，能避免因密封面缺陷导致的介质泄漏问题。法兰盘上的螺栓孔采用跨中布置的方式，也就是螺栓孔中心与法兰中心线的连线和相邻两个螺栓孔的角平分线对齐，这种布置方式能让螺栓压紧力更均匀地分布在密封面上，避免出现局部压紧力不足导致的密封失效，螺栓孔的数量、孔径、螺栓孔中心圆直径都严格匹配ASME B16.5标准中对应通径、对应压力等级的参数要求，不需要额外加工即可与同标准的法兰、阀门、设备接口实现互换安装。

　　从安装边界条件来看，不同公称通径的法兰对应不同的外径、厚度、颈部尺寸参数，选型时需要首先确认对接管道的公称通径与压力等级，确保法兰参数与管路系统的设计参数匹配；焊接作业时，法兰颈部与管道连接的角焊缝需要满足相应的焊接规范要求，焊后需要对焊缝进行外观检查，必要时进行无损检测，避免焊接缺陷导致的强度不足或者泄漏问题；螺栓紧固时需要采用对角交替紧固的方式，分2至3次逐步将螺栓拧紧至规定力矩，避免单侧受力过大导致法兰面翘曲变形。在管路系统运行过程中，这类法兰需要承受管道内介质的压力、管道自身重量带来的附加载荷、温度变化带来的热胀冷缩应力，带颈的结构可以有效分散这些载荷，避免法兰盘与管道连接位置出现应力断裂的问题。

　　相比其他连接形式的法兰，带颈平焊法兰兼顾了结构强度与安装便捷性，在低压流体输送场景中具备极高的性价比，既不会像板式平焊法兰那样刚度不足容易变形，也不会像对焊法兰那样焊接难度大、施工成本高，是低压管路系统中法兰选型的优先选项。在三维建模过程中，这类标准件的建模需要严格对应标准中的各项尺寸参数，不能随意更改螺栓孔位置、密封面尺寸、颈部厚度等关键参数，否则会导致现场安装时无法对接，影响整个管路系统的施工进度；建模时需要重点关注法兰颈部的过渡圆角设计，合理的圆角可以有效降低应力集中系数，提升法兰的整体疲劳强度，避免长期运行过程中在应力集中位置出现裂纹。
