立式多支脚食品加工成型作业装置

　　这款立式多支脚结构的食品加工装置，主要面向小型食品加工门店、流动餐食制作点位的手工类食品成型工序设计，适配印度街头常见的现制膨化食品、压制成型类点心的加工需求，能够替代传统纯手工按压、塑形的重复劳作环节，降低操作人员的手部劳动强度，同时保证单份食品成型的规格一致性。从结构设计逻辑来看，装置采用顶部竖向导杆搭配中部承压缸体的布局，竖向导杆表面做了光滑磨削处理，与上部法兰盘的导向孔采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证下压动作的顺畅无卡滞，又避免下压过程中出现径向晃动导致的成型偏差。

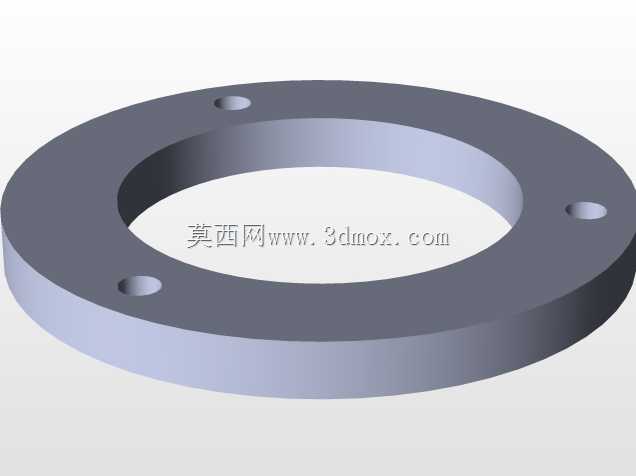

　　上部法兰盘通过三颗均布的内六角螺栓与中部缸体的连接法兰锁紧，螺栓预紧力矩按照8.8级螺栓的标准取值，保证长期往复受力下连接结构不会出现松动移位。中部缸体作为核心的承压与成型腔结构，内壁做了镜面抛光处理，粗糙度达到Ra0.8，既能够避免食材粘连在腔壁上，也方便日常使用后的清洁擦拭，符合食品接触部件的卫生设计要求。下部支撑结构采用三根倾斜布置的圆钢支脚，支脚与中部缸体下法兰的连接角度经过反复校核，三根支脚的着地点形成的支撑圆直径大于上部缸体外径的1.5倍，保证装置放置在操作台面上时的抗倾覆稳定性，即使操作人员施加偏置的下压力，装置也不会出现侧翻风险；支脚底端做了圆弧收边处理，不会刮伤操作台面，也可以根据使用需求在底端加装橡胶防滑垫，进一步提升放置稳定性。

　　从安装边界尺寸来看，装置整体竖向高度控制在450mm左右，最大支撑外径在280mm区间，占用操作台面积不足0.1平方米，非常适合空间紧凑的小型加工点位使用，不需要额外的固定安装工序，直接放置在平整台面上即可投入使用，挪动转移也十分便利。功能实现层面，装置通过竖向导杆的上下往复运动，带动缸体内部的压头完成食材的压挤成型动作，压头与缸体内壁采用小间隙配合，既保证压挤过程中不会出现食材从配合缝隙溢出的问题，又不会因为配合过紧导致动作卡涩；压头的下压行程做了机械限位设计，最大下压行程为120mm，能够适配不同厚度规格的食品成型需求，操作人员只需要将预处理好的食材团放置在缸体下方的承接位置，向下按压导杆顶端的受力端，即可完成单份食品的压制成型，单次动作耗时不超过2秒，相比纯手工塑形的效率提升3倍以上。

　　设计过程中充分考虑了食品加工场景的使用特性，所有与食材可能接触的结构部件都采用易拆卸的连接设计，不需要专用工具即可完成压头、缸体内衬的拆分，方便每日使用后的彻底清洁，避免食材残留滋生细菌；整体结构没有复杂的传动部件，不需要外接电源或者气源，纯手动驱动即可作业，适配没有配套水电条件的流动经营场景，故障率极低，日常只需要定期在导向杆表面涂抹食品级润滑脂做保养，即可保证长期稳定运行。在结构强度校核阶段，针对操作人员可能施加的最大下压力（按照单手最大施力150N计算），对支脚的抗弯强度、法兰连接的螺栓强度、导杆的压杆稳定性都做了有限元仿真验证，所有受力部件的最大应力都远低于材料的屈服强度，重复使用寿命可以达到10万次以上，完全满足高频次的日常加工使用需求。
