三通式冷热水调节角阀结构设计

这款三通式控水阀件是民用给排水、卫浴安装场景中极为常用的管路连接件，日常家装里台盆出水、热水器进出水、马桶供水支路都能见到这类结构的身影，核心作用是在支路管路上实现通断控制、流量调节，同时兼顾多支路分流的功能，相比普通两通角阀，这款三通结构可以在单路进水的前提下同时引出两个出水支路，减少管路接头的使用数量，降低渗漏风险点。

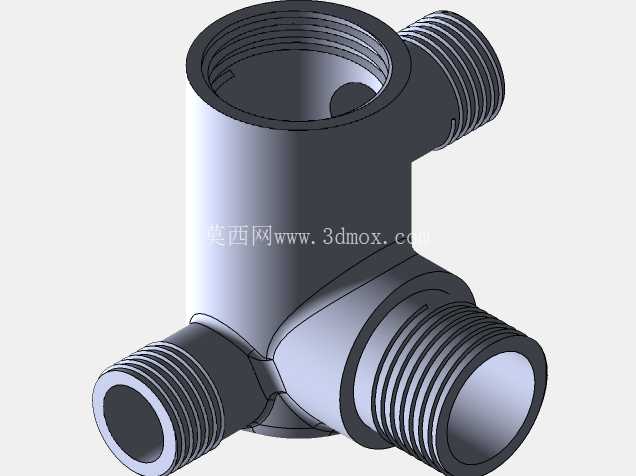

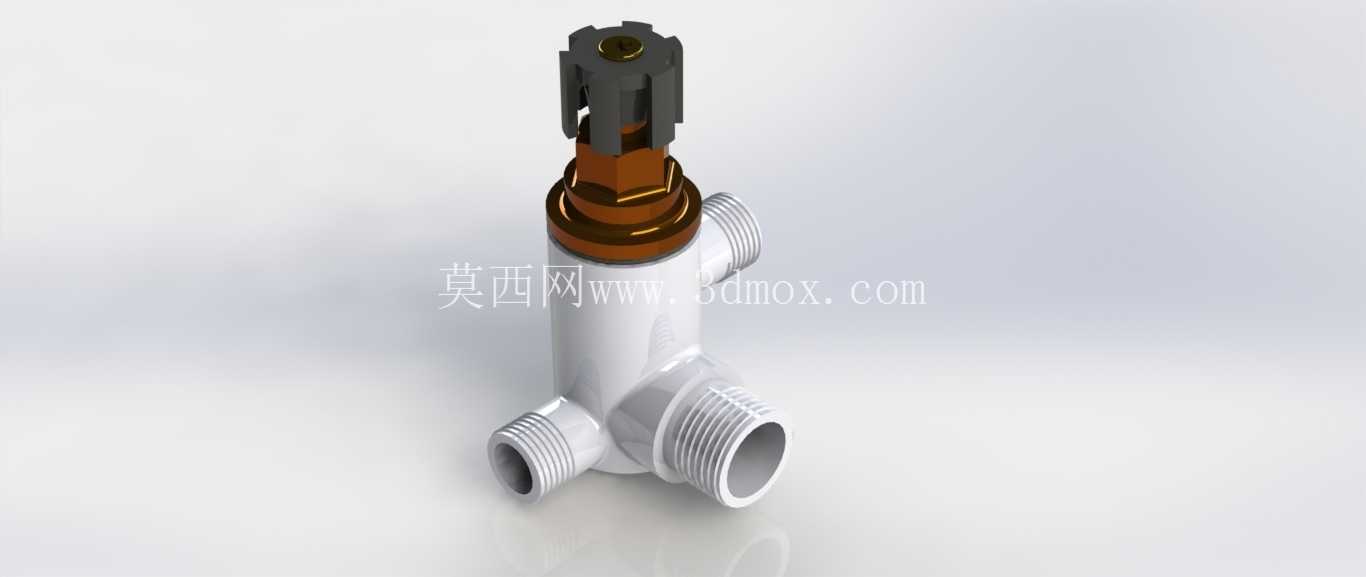

从结构设计逻辑来看，整个阀件采用直角式进出水布局，主体为注塑成型的流道壳体，三个外螺纹接口分别对应一路进水、两路出水，接口螺纹采用标准管螺纹规格，适配市面上绝大多数4分规格的给水软管、硬管连接需求，安装时不需要额外做变径处理，直接缠绕生料带即可完成密封对接。壳体内部的流道做了圆弧过渡处理，没有直角死区，能够减少水流经过时的阻力，降低水流啸叫的概率，同时避免长期使用后杂质在流道拐角处淤积堵塞。

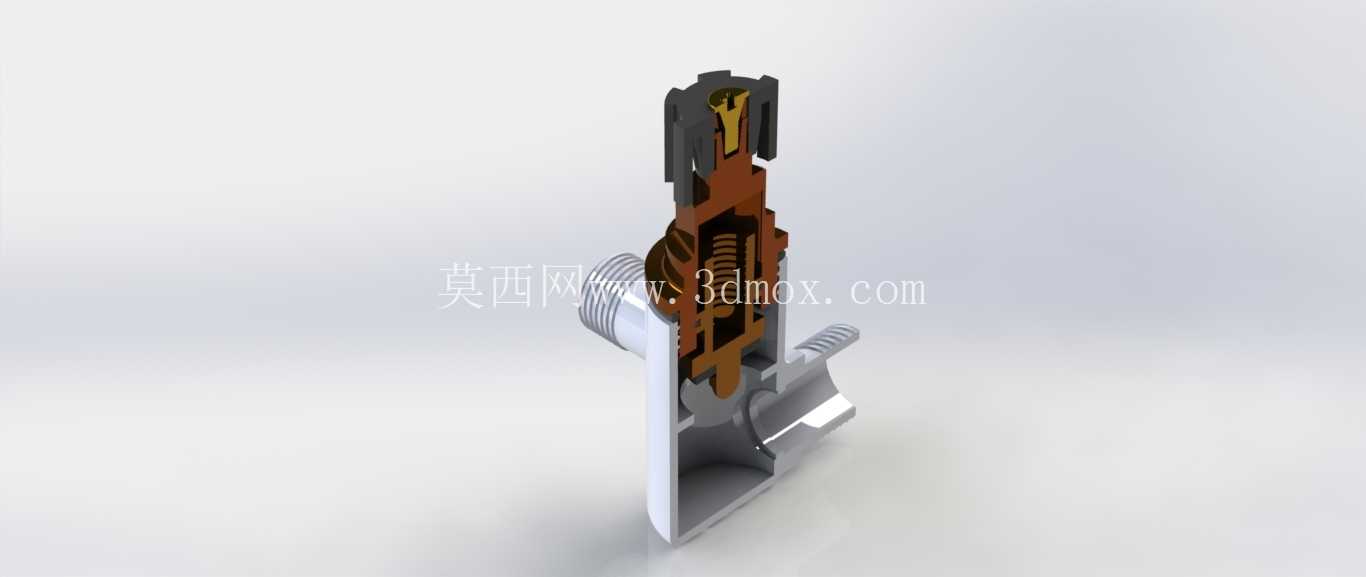

上部的阀芯组件采用快开式陶瓷阀芯结构，阀杆与壳体之间设置了多层O型密封圈，即使在0.8MPa的常规市政供水压力下也不会出现阀杆处渗漏的问题，顶部的阀芯连接位可以适配标准的手轮或者装饰手柄，用户可以根据装修风格自行搭配不同外观的手柄，不需要改动内部阀芯结构。阀芯的升降行程经过精准计算，只需要旋转手柄90度即可实现从全闭到全开的状态切换，操作力矩小，即使是手部力量较小的使用者也能轻松完成开关操作，陶瓷密封副的耐磨性能优异，正常使用场景下可以承受数十万次的开关循环，不会出现密封面磨损导致的关不严、滴水问题。

从安装边界尺寸来看，这款阀件的主体横向宽度控制在合理范围内，两个侧出水接口的中心距经过优化，安装在墙面暗装出水接头上时，两个出水支路预留的空间足够容纳常规的波纹管、编织软管接头，不会出现接头互相干涉、无法拧紧的问题；阀件整体的轴向长度适配常规的墙面贴砖厚度，即使墙面预埋的内丝接头有一定的凹陷或者突出，也能通过调整安装角度完成适配，不需要额外加装接头延长件。

在实际工程选型过程中，这类三通角阀常被用于小户型卫浴空间的管路布置，比如单个进水点位需要同时给马桶和喷枪供水、或者给台盆龙头和小厨宝供水的场景，使用这款阀件可以省去一个三通接头和一个单独的角阀，减少墙面接头的占用空间，让管路布置更加简洁。设计过程中针对壳体的壁厚做了强度校核，在1.6MPa的水压测试条件下，壳体不会出现开裂、变形的问题，能够满足高层住宅高水压区域的使用要求；外螺纹的长度经过优化，既保证足够的螺纹啮合长度确保连接强度，又不会因为螺纹过长导致安装时顶坏内部的密封垫圈。

另外，阀芯与壳体的连接采用螺纹压帽结构，后期如果出现阀芯密封失效的问题，不需要把整个阀件从墙面上拆下来，只需要关闭上游总水阀，拧开上部的压帽就可以直接更换同规格的阀芯，维护成本极低，不需要破坏墙面的瓷砖或者防水结构。三个接口的端面都做了平整处理，安装时软管接头的密封圈可以完全贴合在端面上，不会因为端面倾斜导致密封失效渗漏；壳体外部的加强筋布局兼顾了结构强度和外观整洁度，没有多余的凸起结构，安装后可以搭配常规的装饰盖遮盖墙面的安装缝隙，提升整体的美观度。
