多通路焊接钢制管路系统结构

　　这套多通路焊接管路结构，主要面向工业流体输送场景设计，可适配暖通循环、工业介质输送、工艺管线排布等多类工程需求，作为管线系统中的核心分流汇流单元，承担多支路介质的转向、分配与汇流功能，替代传统多管件拼接的零散安装方案，减少现场焊接点位，降低管线泄漏风险。从结构设计逻辑来看，整体采用等径与异径圆管组合排布，所有接口端均预留标准直管段，方便现场对接法兰或快速接头，各弯管段的弯曲半径统一按照管路公称直径的1.5倍设定，既保证介质流经时的流阻处于合理区间，避免急弯造成的介质紊流、压损过大问题，也兼顾弯管加工的工艺可行性，不会因弯曲半径过小导致管壁褶皱、减薄超标。

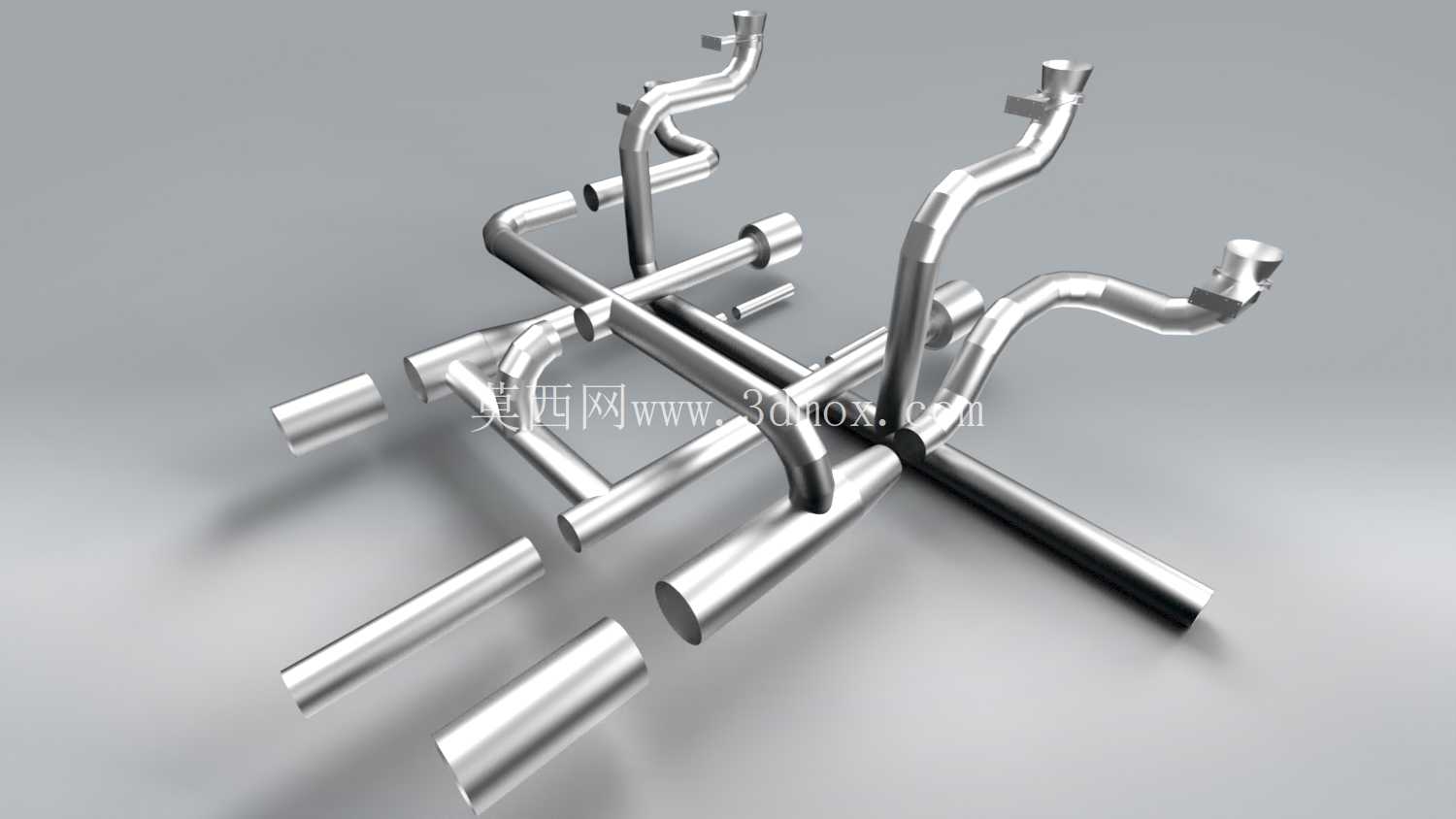

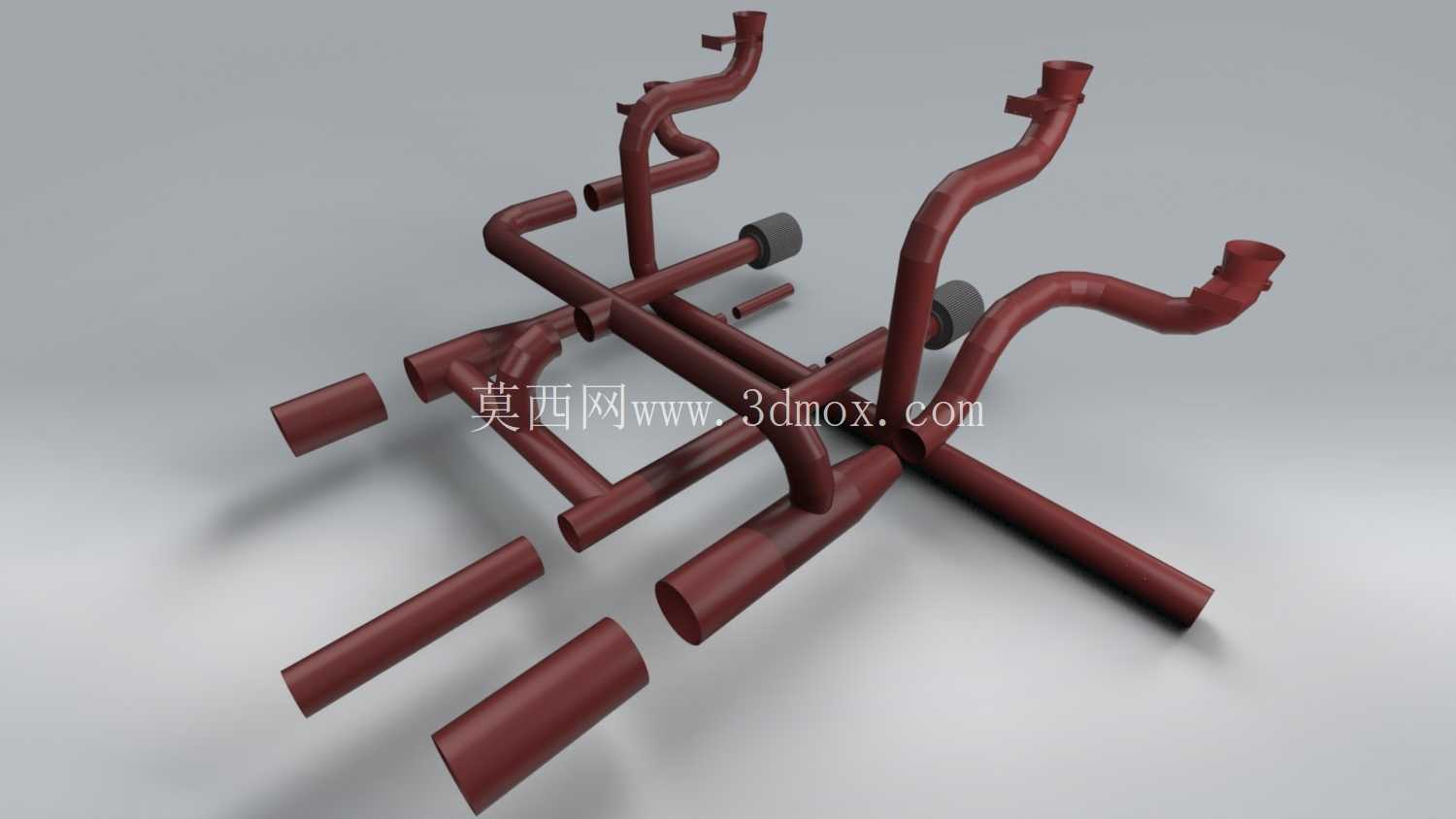

　　管路的空间排布采用分层错落设计，不同走向的支管在三维空间内交叉避让，所有交汇节点均采用相贯线焊接结构，焊接坡口提前在预制阶段加工完成，保证焊口熔深满足承压要求，整体结构无多余冗余构件，所有管段的长度、角度都经过空间干涉校验，安装时无需现场二次裁切调整，可直接对接上下游管线。从安装边界来看，所有外露接口的端面均处于同一安装基准面的适配范围内，横向最大跨度适配常规管线支架的安装间距，纵向高度差控制在现场保温层施工的操作空间范围内，管路底部预留的支撑点位可直接匹配标准管托的安装尺寸，无需额外制作异形支撑件。

　　在功能特性上，整组管路采用一体化预制焊接结构，相比现场零散拼接的管线，整体刚性更强，可承受管路内部介质的水锤冲击，各支路的通径配比经过流量分配计算，可保证各输出端的介质流量偏差控制在工程允许范围内，弯管段的内壁光滑过渡，无突出焊瘤，可减少介质内杂质在管内的淤积，降低后期管路清洗维护的频次。设计过程中优先考虑了预制加工的便利性，所有管段的切割角度、相贯线形状都可通过常规管材加工设备完成，无需定制特殊工装，焊接工序可在车间内完成预制，现场仅需完成接口对接，大幅缩短现场施工周期，同时车间预制的焊接质量更易管控，可有效避免现场焊接环境差导致的焊口缺陷。

　　管路的壁厚选取按照常规中低压流体输送工况设定，可适配非腐蚀性气体、液体介质的输送需求，若应用于特殊腐蚀工况，仅需更换对应材质的管材即可沿用这套排布结构，无需调整整体空间走向与安装尺寸。各支管的朝向经过优化，避开了常规管线安装时的操作空间遮挡，后续阀门、仪表安装时不会出现操作空间不足的问题，管路整体的重心经过校核，安装后不会出现偏载导致的管架受力不均问题，长期运行下的结构稳定性更有保障。
