内螺纹六角连接管件结构设计

在民用给排水、工业流体输送、小型气动回路搭建等场景里，螺纹连接的六角管件是管路系统里最常见的基础连接件，这类零件的设计合理性直接决定管路的密封可靠性、安装便捷性与长期使用的抗松动能力。从实际工程应用来看，这类六角内螺纹管件常和同规格的钢管、90度弯头搭配使用，完成管路的转向、对接、延长等功能，不管是家装水路改造里的支管对接，还是小型设备内部的气路排布，都能看到这类零件的身影。

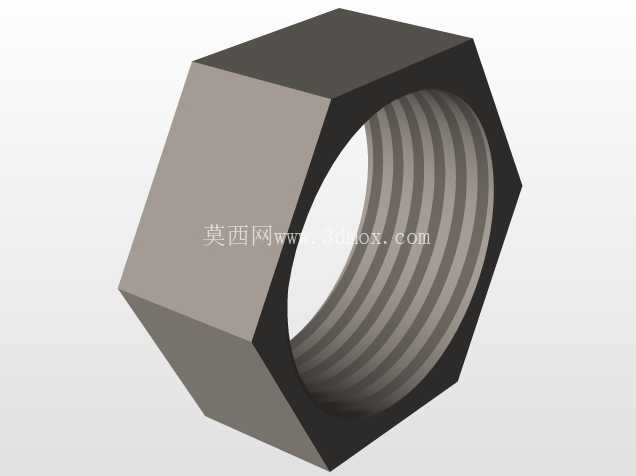

设计这类零件时，首先要匹配对应公称通径的管螺纹参数，内螺纹的牙型角、螺距、牙高都要严格遵循通用管螺纹标准，保证和外螺纹管件旋合时能实现足够的啮合长度，避免出现螺纹滑牙、密封失效的问题。六角外形的尺寸设计需要兼顾安装空间与扳手夹持的可靠性，对边宽度要匹配对应规格的呆扳手、活动扳手的夹持尺寸，六角的倒角处理要避免安装时划伤操作人员，同时也能在装配时起到导向作用，让扳手能快速卡入夹持位。零件的壁厚设计需要结合管路的额定工作压力计算，既要保证足够的承压强度，避免通水通气时出现管壁开裂，也要控制零件的整体重量，减少不必要的材料浪费。

从安装边界来看，这类六角管件的轴向长度需要控制在合理范围，当和弯头、直管段连接时，不会因为管件过长导致相邻管路出现安装干涉，六角的外接圆直径也要考虑相邻管路的排布间距，在密集排布的管路组里，预留出足够的扳手操作空间，避免安装时扳手卡滞无法拧紧。内螺纹的入口处会设计导向锥面，方便对接外螺纹时快速对中，减少螺纹错牙的概率，螺纹尾部的退刀槽设计要控制深度，避免削弱管件的端部强度，同时保证螺纹能旋合到设计的有效长度，不会因为退刀槽过浅导致螺纹无法拧到位，出现连接间隙引发泄漏。

实际选型使用时，这类六角内螺纹管件可以直接和端部套有外螺纹的钢管连接，也可以搭配外丝接头实现不同通径管路的变径对接，和弯头搭配时，能在狭小空间内完成管路的直角转向，不需要额外焊接，拆装维护都很方便。零件的端面平整度会直接影响密封效果，如果搭配密封垫片使用，端面的平面度需要控制在合理公差范围内，避免垫片受压不均出现渗漏；如果采用螺纹密封的形式，螺纹的表面粗糙度要满足密封要求，配合生料带或密封胶就能实现可靠的静密封。

从建模逻辑来看，这类零件的建模优先采用回转特征生成基体的内孔与外圆轮廓，再通过拉伸切除生成六角外形，最后通过螺旋扫描特征生成内螺纹结构，建模过程中需要注意螺纹收尾处的处理，还原实际加工时的螺纹退刀结构，避免模型出现不符合加工工艺的尖角结构。六角的棱边都要做微小的倒钝处理，还原实际零件的加工状态，也避免后续装配仿真时出现棱边干涉的误判。这类零件虽然结构简单，但作为管路系统的基础连接件，每一处尺寸公差都会影响实际装配效果，比如对边宽度的公差如果过大，会导致扳手夹持时打滑，无法施加足够的拧紧力矩；内螺纹的中径公差如果超差，要么会出现旋合过紧无法装配，要么旋合过松出现密封失效。

在不同的应用场景下，这类零件的材质会有区别，给排水场景多采用镀锌铸铁或黄铜材质，气动回路多采用不锈钢或铝合金材质，不同材质的零件壁厚设计会根据材料的强度参数做对应调整，但整体的六角结构、螺纹连接形式是保持一致的。安装时拧紧力矩需要控制在对应规格的推荐范围内，力矩过大会导致螺纹滑牙甚至管件开裂，力矩过小则会导致密封不严出现泄漏，六角外形的设计就是为了让操作人员能通过标准扳手稳定施加合适的拧紧力矩，相比圆形外形的管件，夹持可靠性提升明显，尤其是在空间狭小的安装位置，不需要专用工具就能完成装配作业。
