八边形带定位孔压装成型工装结构

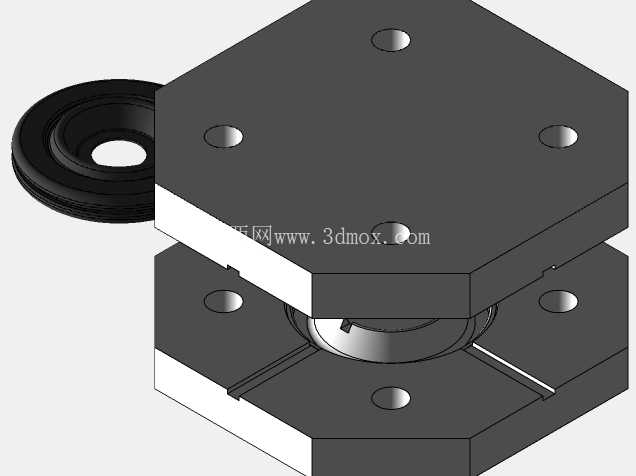

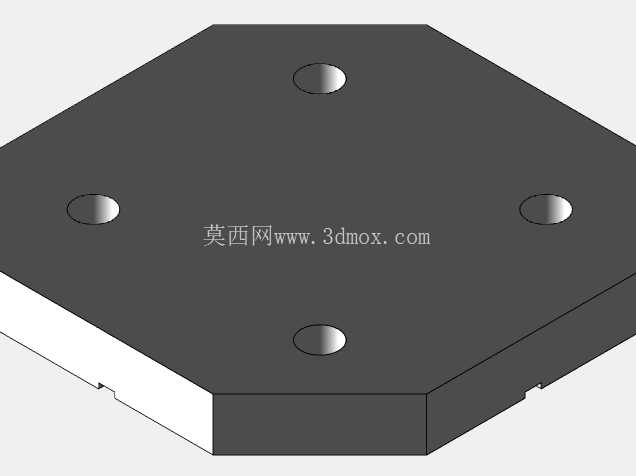

　　这款压装成型结构件，主要应用于小尺寸五金零件的压合铆接工序，常见于电子接插件、小型通讯结构件的组装工位，适配桌面型小型压力机的安装接口，可直接固定在压机工作台面完成批量压装作业。从结构设计来看，主体采用八边形棱柱基座，相比圆形基座，八边形的直边结构可在安装时提供明确的定位基准，无需额外加工防转销孔，依靠侧边靠块即可快速完成工位固定，减少安装调校的辅助时间。基座上均匀分布四个通孔，为安装固定孔，孔位公差按H7级设计，可适配M6规格的内六角螺栓，安装时螺栓穿过孔位锁紧在工作台T型槽内，可保证压装过程中基座无位移，重复定位精度控制在0.02mm以内，满足小型精密零件的压装精度要求。

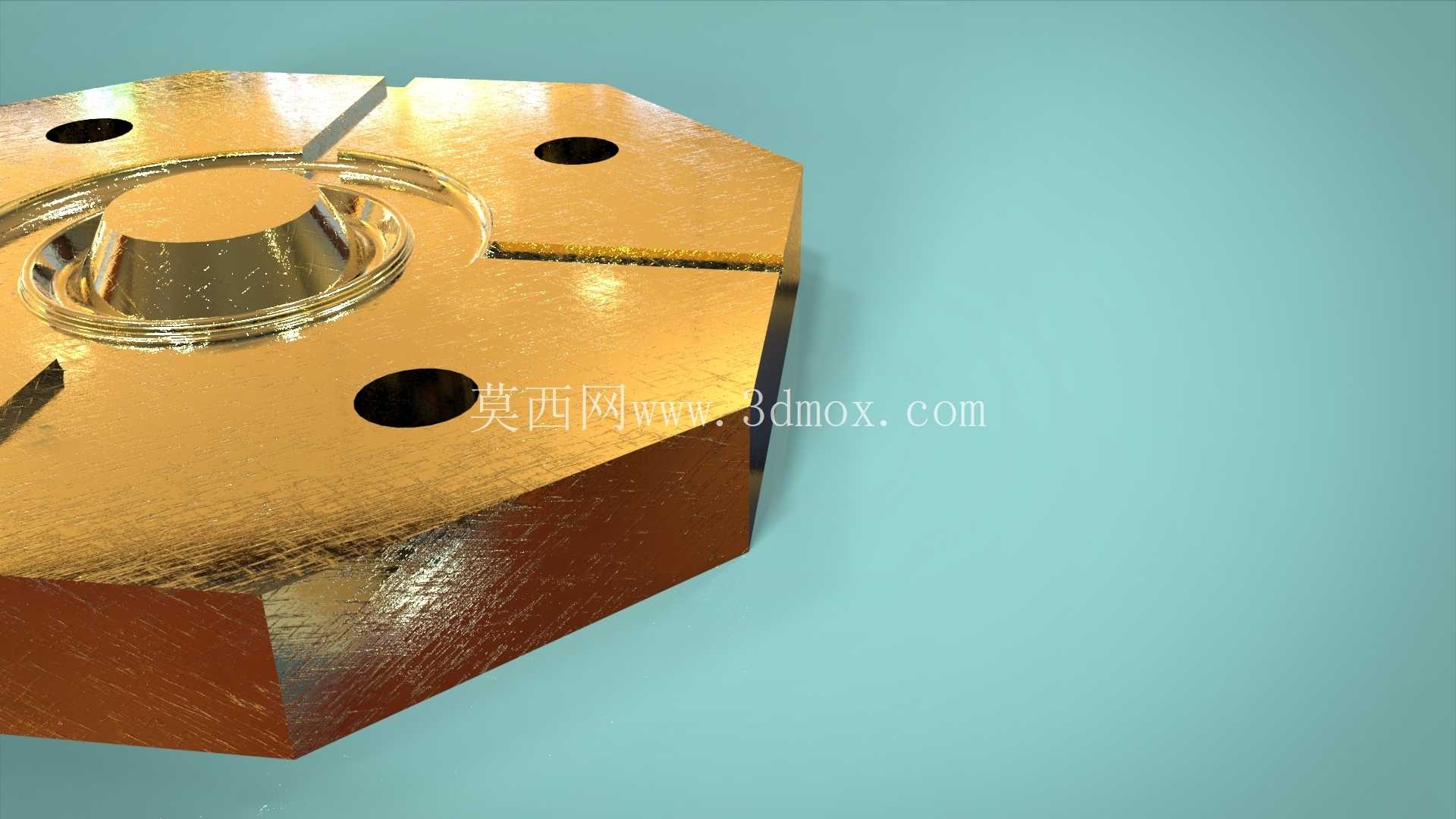

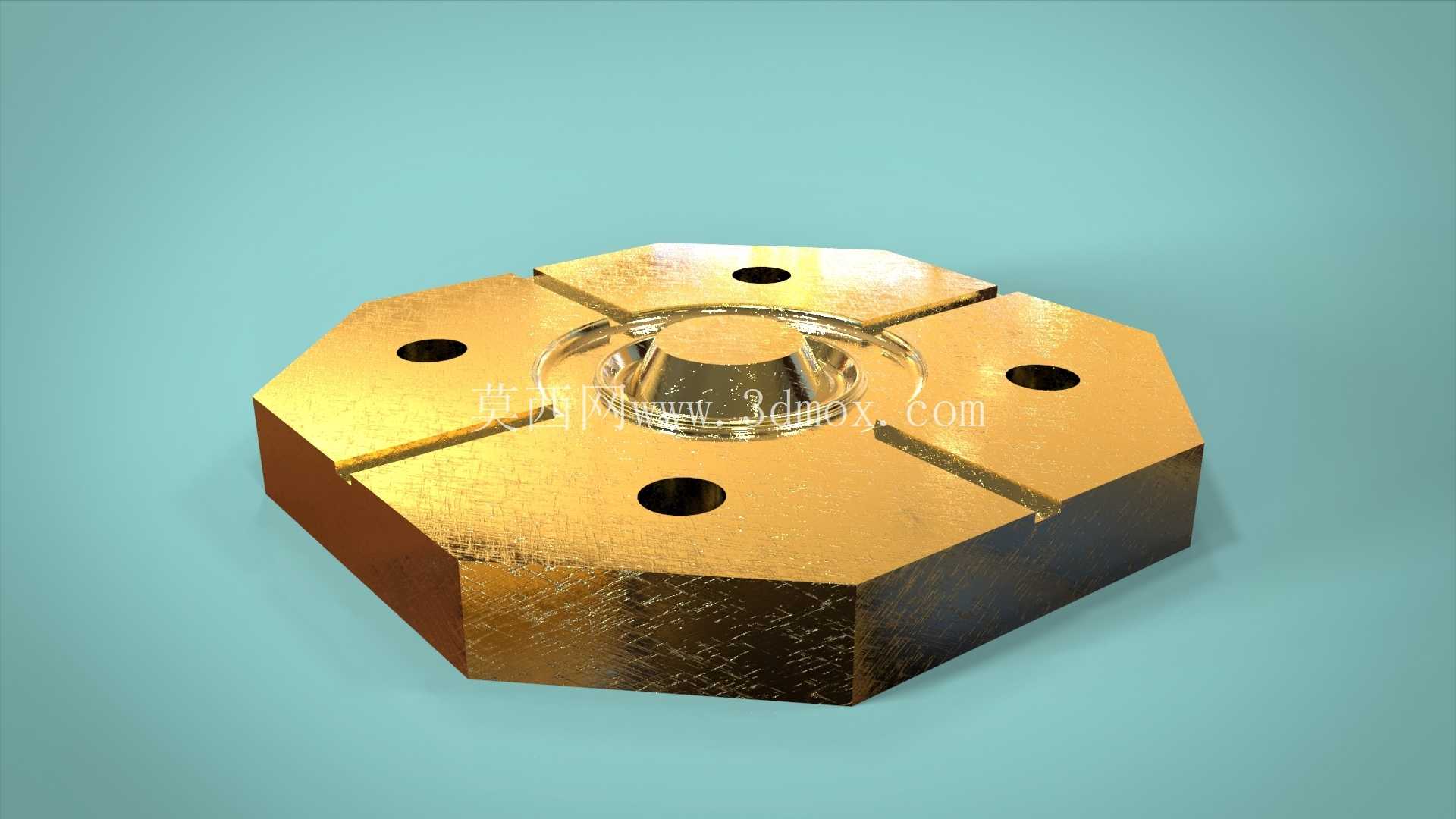

　　基座中心设置凸起的成型凸台，凸台外围设计环形沉槽，沉槽的作用是在压装时容纳零件的溢料，同时对被压装零件的外圈进行径向定位，避免压装过程中零件偏移导致的压偏、铆接歪斜问题；凸台顶部做15度倒角导向，方便操作人员快速将待压装零件套入定位，减少上下料的对位时间，适配流水线批量作业的节拍要求。基座表面做分块开槽设计，四条径向槽从中心沉槽延伸至基座侧边，槽宽2mm，一方面可减少压装过程中基座与零件的接触面积，避免压装时零件表面被基座刮花，另一方面槽体可作为排屑通道，压装过程中产生的金属碎屑、多余镀层残渣可顺着槽体排出定位区域，避免碎屑垫在零件下方导致压装尺寸超差。

　　从安装边界来看，基座总厚度为18mm，八边形对边距离为80mm，安装孔中心距为60mm，适配市面上多数桌面型小型气动压床、手动压床的工作台安装尺寸，无需额外制作转接板即可直接安装使用。中心凸台高度为5mm，凸台直径根据待压装零件内孔尺寸匹配，环形沉槽深度为2mm，可容纳厚度2mm以内的零件法兰边，压装行程控制在8mm以内即可完成成型作业，避免行程过大导致的零件过压变形。在实际使用场景中，这类压装工装常配套在通讯连接器的组装工序中，用于连接器插针与塑胶基座的压合固定，也可用于小型五金垫片、铜套的压装成型，相比一体式圆形工装，八边形的结构在多工位轮换使用时，可通过侧边直边快速识别安装方向，避免工装装反导致的批量零件报废。

　　结构设计时特意将基座边缘做0.5mm的倒角处理，避免操作人员上下料时被锐边划伤，同时基座底面做平面度研磨处理，平面度公差控制在0.01mm以内，保证安装后基座与工作台面完全贴合，压装时受力均匀，不会出现局部应力集中导致的工装变形问题。四个安装孔采用沉孔设计，螺栓锁紧后头部完全埋入沉孔内，不会突出基座表面，避免上下料时螺栓头部刮碰到零件或操作人员，同时沉孔的深度设计为4mm，可适配不同长度的螺栓，兼容不同厚度的工作台垫板使用。中心凸台与基座采用一体加工成型，相比拼接式结构，一体结构的刚性更好，可承受最大1吨的压装力，长期使用不会出现凸台松动、移位的问题，适合高频次的批量压装作业，正常维护情况下使用寿命可达3年以上。
