6英寸ANSI标准带颈对焊法兰结构

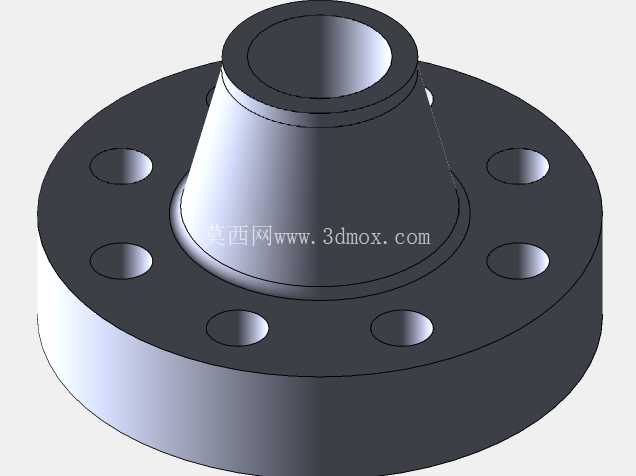

在石油化工、高压流体输送、工业制程管路系统的搭建场景中，带颈对焊法兰是实现管路刚性连接、保障密封可靠性的核心连接件，这款6英寸ANSI WN#2500规格的法兰，正是针对高压、高应力管路工况设计的连接部件。从实际工程应用来看，这类高压级对焊法兰常被用在高压蒸汽输送、高压化工介质输送、井口高压管路等场景，这类工况下管路内部压力波动大、介质温度变化范围宽，普通平焊法兰的颈部应力集中问题容易在交变载荷下出现焊缝开裂、密封失效的故障，而带颈对焊的结构通过锥形颈的过渡设计，能够将管路的应力平滑传递到法兰盘本体，大幅降低连接位置的应力集中系数，提升整个管路连接节点的抗疲劳性能。

从结构设计逻辑来看，这款法兰的锥形颈段采用了渐变壁厚的设计思路，颈段与管道对接的端部壁厚与匹配的6英寸 schedule 对应壁厚保持一致，方便现场焊接时实现管口的对口对齐，从对接端往法兰盘方向，壁厚逐步增加，平滑过渡到法兰盘的厚度尺寸，这种变截面设计既避免了截面突变带来的应力集中，也能在保证结构强度的前提下尽可能控制法兰整体重量，减少材料浪费。法兰盘上的螺栓孔采用均匀圆周排布，孔位的分度圆直径、孔径尺寸严格匹配ANSI #2500压力等级的标准要求，安装时螺栓穿过配对法兰的对应孔位，通过预紧螺栓产生的压紧力，挤压两法兰之间的密封垫片，实现管路接口的静密封。在实际选型安装时，需要注意法兰密封面的形式要与配对法兰、垫片形式匹配，高压工况下通常采用金属环垫密封，对应的法兰密封面会加工出梯形环槽，安装时要保证环槽的表面粗糙度、尺寸精度符合要求，避免密封面划伤导致介质泄漏。

从安装边界来看，这款法兰的对接端需要与同规格的管道采用对焊连接，焊接时要注意焊口的坡口处理，采用全焊透结构，保证焊缝的强度与法兰本体、管道强度匹配，避免焊缝位置成为整个管路的强度薄弱点。法兰盘的外径尺寸决定了安装时需要预留的操作空间，螺栓预紧时需要采用对角分步预紧的方式，保证各个螺栓的预紧力均匀，避免法兰面出现偏斜导致密封失效。在管路系统运行过程中，这类带颈对焊法兰的锥形颈能够有效吸收管路运行时产生的部分振动与热胀冷缩位移，减少焊缝位置受到的附加应力，相比平焊法兰，其在高压、高温、交变载荷工况下的使用寿命更长，密封可靠性更高。在三维建模过程中，这类标准件的建模需要严格遵循对应标准的尺寸要求，尤其是螺栓孔的位置度、锥形颈的过渡曲面、密封面的尺寸精度，这些参数直接影响后续装配干涉检查、管路应力仿真分析的结果准确性，如果建模时尺寸偏差过大，会导致后续工程出图、预制加工时出现尺寸错误，造成现场安装无法对位的问题。在实际工程的管路三维布局中，这类法兰的模型还要考虑配对法兰、螺栓、垫片的装配空间，避免法兰与周边的管路支架、其他设备部件出现干涉，尤其是高压等级的法兰，其法兰盘厚度、螺栓长度都比低压法兰更大，布局时预留的操作空间也要相应增加，方便后期现场安装与检修作业。
