3.5寸150级凸面盲板法兰结构设计

　　在石油化工、市政给排水、暖通空调、船舶动力等涉及压力管路输送的场景中，管路系统的临时封堵、末端截流、压力测试段隔离是极为常见的工程需求，这类工况下盲板法兰是核心的管路封堵元件，相比焊接封头、丝堵等封堵形式，法兰连接的盲板具备可拆卸、可重复拆装、密封性能稳定的优势，尤其适合需要定期开启检修、分段试压的管路节点。本次设计的3.5寸150级盲板法兰，适配公称通径DN90的美标Class150压力等级管路系统，对应常温下额定工作压力2.0MPa，可覆盖常规低压流体输送管路的封堵需求。

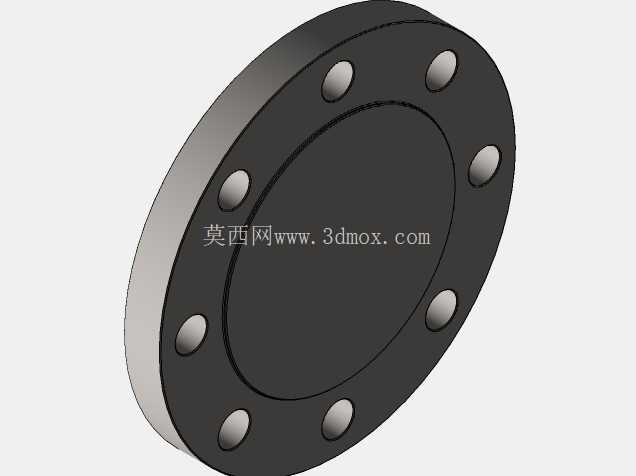

　　从结构设计逻辑来看，该盲板法兰采用整体锻造毛坯加工成型，密封面为突面（RF）形式，密封面区域加工有标准水线纹路，用于配合非金属垫片实现端面密封，避免管路内流体从连接端面泄漏。法兰盘本体上均匀分布8个螺栓通孔，孔位分度圆直径严格匹配同压力等级同通径的对焊法兰、平焊法兰的螺栓孔参数，保证现场安装时可直接与配对法兰对齐穿装螺栓，无需额外扩孔或调整位置。法兰盘的厚度经过剪切强度校核，在额定工作压力下，盲板中心区域承受的流体轴向推力可通过法兰本体的刚性结构传递到周向螺栓组，不会出现盘面变形导致的密封失效。

　　在实际工程应用中，这类盲板法兰常被用在管路系统的末端预留接口，比如厂区工艺管线的预留扩建端、设备检修时的临时封堵段、管路水压试验时的分段隔离位置，安装时只需在盲板与配对法兰之间放置对应压力等级的垫片，按对角顺序分次拧紧螺栓，即可达到可靠的密封效果。设计过程中充分考虑了安装边界的适配性，法兰的外径尺寸严格遵循ASME B16.5标准中Class150、NPS3-1/2的参数要求，安装时不会与周边的管路支架、保温层产生干涉，螺栓孔的孔径预留了足够的安装间隙，允许现场安装时存在微小的轴向错位，降低现场施工的对位难度。密封面的凸起高度经过精准控制，既保证垫片压缩时有足够的密封比压，又不会因凸起过高导致垫片压溃或螺栓预紧力过载。

　　法兰的边缘做了小尺寸倒角处理，避免安装搬运过程中锐边划伤施工人员，同时也能减少法兰边缘的应力集中，提升长期承压下的结构稳定性。从建模细节来看，所有过渡圆角、螺栓孔倒角、密封面粗糙度对应的结构特征都做了还原，可直接用于工程出图、装配干涉检查、管路系统的数字化样机搭建，结构设计完全符合现行管路法兰的标准规范，不存在非标结构导致的现场安装适配问题。在不同的工况场景下，该盲板法兰可搭配橡胶垫片、石棉橡胶垫片、聚四氟乙烯垫片等不同材质的密封件，适配水、油品、低压蒸汽、压缩空气等多种常见流体介质的输送管路封堵需求，螺栓连接的形式也让后期管路改造、设备接入时的拆卸作业更为便捷，无需切割管路即可完成接口的开启操作。
