高性能双出口排气歧管结构设计方案

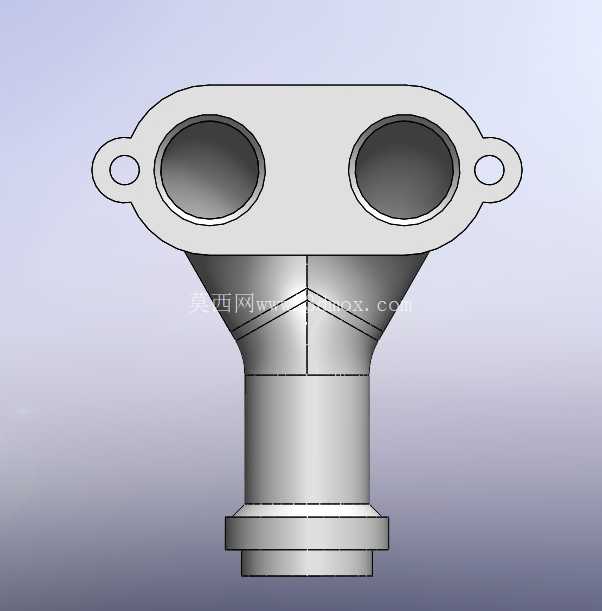

　　在小排量高性能内燃机、改装摩托以及小型通用动力机械的进排气系统匹配工作中，排气歧管的结构设计直接决定了发动机的泵气损失水平、排气效率以及整机运行的稳定性，本次设计的双出口平行排布排气构件，正是针对高转运行工况下的排气干涉问题做的定向优化。很多初入结构设计领域的工程师在做排气类零件建模时，往往只关注管路的连通性，忽略了实际安装时的边界约束，这款构件在建模初期就先锁定了安装法兰的孔位参数：两个安装孔中心距严格匹配对应缸盖的排气口定位尺寸，法兰密封面做了0.2mm的精加工余量预留，避免后期装配时出现密封不严导致的漏气问题。

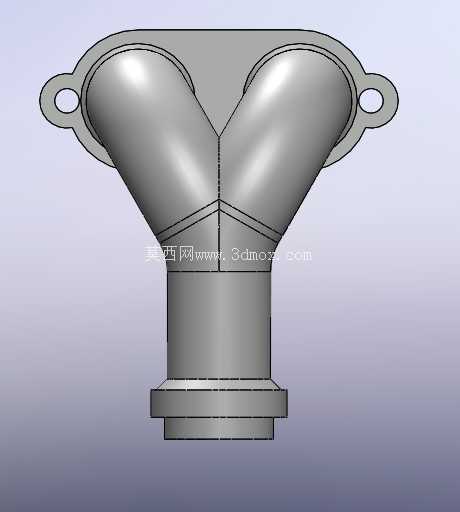

　　从功能实现逻辑来看，传统单出口排气结构在高转速工况下，相邻排气冲程的气流会在管腔内形成紊流干涉，直接拉高排气背压，导致气缸内的废气无法彻底排出，新鲜混合气的填充效率随之下降，最终表现为动力输出疲软、排气温度异常升高。这款双平行出口的设计，将两个排气通路的气流做了初步的导流分隔，管路弯曲段采用大曲率圆弧过渡，没有出现直角弯折的结构，尽可能降低气流在管内的沿程阻力，让排气脉冲可以顺畅地汇入下游的排气总管。在实际装车或者配套动力设备的时候，需要重点关注下部插接端的配合公差，这个部位是和下游排气中段连接的接口，设计时采用了阶梯式止口结构，配合耐高温密封垫可以实现快速装配，不需要额外做焊接固定，方便后期的维护拆解。很多改装场景下的用户会担心双出口结构的散热问题，这款构件的管身壁厚做了差异化设计，法兰连接部位壁厚加厚到4mm，保证安装强度，避免长期受振动影响出现开裂，管身主体壁厚控制在2.5mm，既可以保证结构刚性，又能通过更大的散热面积快速带走管内的高温热量，避免热量持续堆积导致的材料性能下降。材质选型上默认适配不锈钢或者镀铬工艺处理，这两类材料在高温排气环境下的抗腐蚀能力更强，不会因为长期接触高温废气中的冷凝水出现锈蚀穿孔的问题，表面镀铬处理的版本还可以满足外露式改装的外观需求，不需要额外做装饰罩覆盖。

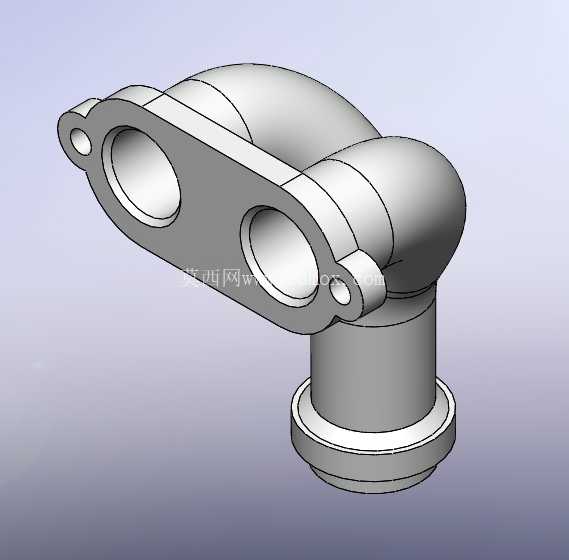

　　在建模过程中，管路的合流段做了专门的流线型修型，两个平行出口的气流在汇入下部竖直管路时，不会出现正面对冲的情况，而是沿着管壁螺旋下行，进一步降低气流的能量损失，这一点和很多市面上直接拼接管路的劣质配件有本质区别，后者往往在合流位置出现突兀的截面变化，反而会比原厂单出口结构的排气阻力更大。安装边界上需要注意，构件上部法兰的外侧延伸耳位是主要的受力点，安装时螺栓的拧紧力矩需要控制在合理区间，避免力矩过大导致法兰变形，同时要保证法兰面和缸盖排气面的平行度误差不超过0.1mm，防止密封垫受压不均出现漏气。

　　在小型通用动力设备比如发电机组、小型工程机械的动力配套上，这款结构同样适用，因为这类设备往往长期在恒定高负荷工况下运行，更低的排气背压可以降低发动机的热负荷，减少排气系统的故障概率，均匀的散热设计也能避免局部过热引发的周边管线老化问题。很多工程师在做这类零件的三维建模时，容易忽略铸造或者加工的工艺可行性，这款构件的所有转角位置都做了不小于R1的圆角过渡，没有出现尖锐的内角，不管是采用不锈钢铸造还是数控加工的方式生产，都可以顺利实现，不会出现工艺死角。另外，双出口的对称式布局也让整个构件的重心落在下部竖直管路的轴线上，安装完成后不会出现偏置的力矩，长期受振动影响也不容易出现连接松动的问题，这一点在高频振动的动力设备上尤为重要，很多非对称结构的排气歧管就是因为重心偏置，在长期运行后出现安装耳断裂的故障。
