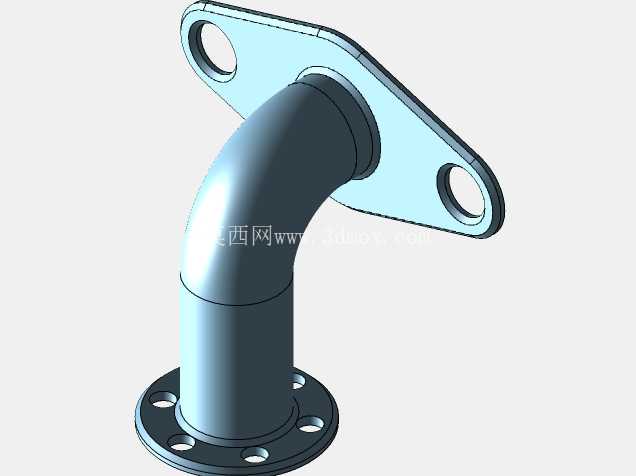

带菱形安装法兰的90度弯管接头结构

　　在流体输送管路系统的布设场景中，受安装空间限制、管路走向调整需求，90度弯接类管路配件是管路搭建中高频使用的连接件，本次涉及的弯管结构，一端采用菱形两孔安装法兰，另一端采用圆形多螺栓孔对接法兰，适配两种不同的安装对接场景。日常在小型液压站油路布设、气动控制回路管路排布、低压给排水管路转角连接、小型设备冷却循环管路搭建中，这类一端带固定安装位的弯管接头，能够直接通过菱形法兰的两个安装孔固定在设备壁板、安装支架上，无需额外设计管路固定卡座，减少管路布设的零件数量，降低装配环节的工作量。

　　从结构设计逻辑来看，弯管的弯曲段采用等径圆弧过渡，内壁光滑无突变台阶，能够降低流体流经转角处的局部阻力，减少流体压力损失，同时避免管路内介质残留堆积，对于输送带有微小固体颗粒的流体、粘性流体时，能够降低管路堵塞的风险。菱形法兰端的两个安装孔采用对称分布设计，孔位中心距匹配常规小型设备的壁板安装孔位标准，法兰面与弯管轴线垂直，安装后能够保证弯管出口端的朝向精度，避免安装后管路对接出现偏斜。另一端的圆形法兰采用四螺栓孔均布设计，法兰端面加工有密封槽位，安装时配合密封垫片能够实现端面静密封，耐受常规工况下的管路工作压力，螺栓孔的孔径、孔位分布匹配同通径直法兰的对接标准，可直接与标准管路法兰、阀件法兰对接，无需额外加工转接件。

　　设计过程中需要重点控制弯曲段的椭圆度，弯制过程中避免管壁出现过度减薄，保证管路的承压能力满足工况要求，两端法兰与管体的连接位置采用满焊结构，焊接后做去应力处理，避免焊接变形导致法兰面平面度超差，影响对接后的密封性能。安装边界方面，菱形法兰端的安装孔距需要匹配安装面的孔位公差，安装时法兰面与安装壁板之间可加装密封垫片，既能够实现穿壁安装时的壁面密封，也能补偿安装面的平面度误差；圆形法兰端的对接需要保证对接法兰的同轴度，螺栓按照对角顺序逐步拧紧，避免单侧受力导致法兰面倾斜出现泄漏。

　　这类弯管结构在实际使用中，相比普通无固定位的90度弯头，集成了安装固定功能，在空间紧凑的设备内部布设管路时，能够减少管路固定件的使用，让管路排布更规整，同时固定后的弯管不会因管路振动出现位移，提升管路系统的运行稳定性。在建模过程中，需要重点还原弯曲段的曲率半径、两端法兰的孔位分布、法兰厚度、管体内外径等关键尺寸，保证模型能够直接用于装配干涉检查、管路走向模拟，也可用于后续的工程图导出、加工工艺编制。对于不同的工况需求，可通过调整管体通径、弯曲半径、法兰孔位参数，适配不同压力等级、不同安装空间的管路布设需求，比如在气动回路中可选用较小通径的规格，在冷却循环水路中可选用大通径规格，灵活适配不同的应用场景。
