三法兰连通式管道转向接头结构设计

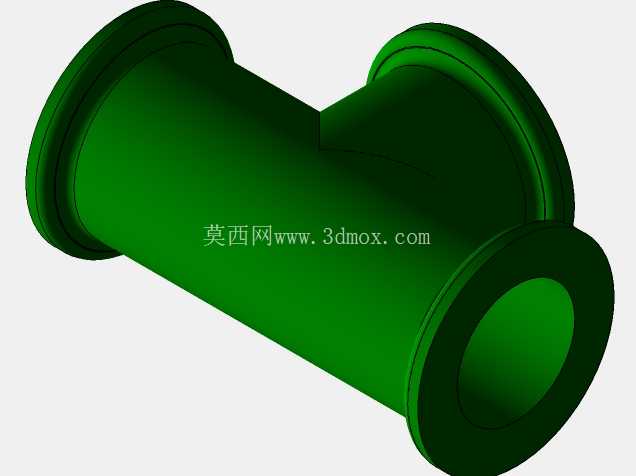

　　在流体输送管路系统的布设场景中，管路走向的变向衔接是现场安装阶段最常遇到的结构需求，这类三向连通的肘节接头，核心作用是在不额外增加多段短管拼接焊缝的前提下，实现三个正交方向管路的快速对接，相比传统采用两个90度弯头搭配短节拼接的方案，一体结构的接头能减少两个密封连接面，大幅降低管路系统跑冒滴漏的风险点，尤其在中低压流体输送、工业循环水、低压气动控制管路的布设中应用十分广泛。从结构设计逻辑来看，该接头采用三个带法兰盘的连接端呈空间正交分布的结构形式，三个端口的法兰端面均做了加厚处理，法兰盘上预留的螺栓孔位按照同通径管路的通用安装标准做等距圆周排布，能直接匹配现有标准法兰的安装孔位，不需要现场重新配钻，适配性更强。

　　接头主体的流道内壁做了圆弧过渡处理，没有直角转折的突兀结构，能有效降低流体在转向过程中的局部阻力损失，减少流体对冲产生的管路振动与噪音，同时也能避免介质中的固体杂质在转角位置沉积堵塞，提升管路长期运行的稳定性。在安装边界的考量上，三个法兰端面的加工平面度控制在标准密封要求范围内，安装时只需要在法兰结合面加装对应压力等级的密封垫片，按照对角顺序拧紧法兰螺栓即可完成密封固定，不需要对管路主体做额外的焊接加工，能有效降低现场安装的作业难度，尤其适合后期管路改造、设备外接管路加装这类不便于现场动火焊接的作业场景。

　　接头主体的壁厚按照对应通径的常规工作压力等级做均匀设计，三个连接端与主体衔接的位置做了圆弧过渡的加强处理，避免管路运行过程中产生的应力集中在衔接位置造成结构开裂，能承受管路运行中产生的轴向拉压、径向振动等复合载荷，长期使用的结构可靠性更有保障。从实际选型适配的角度来说，这类一体肘节接头的三个通径保持一致，能直接匹配同规格的标准管路，不需要做变径处理，在空间受限的设备内部管路布设场景中，相比多段管件拼接的方案，一体结构的整体占用空间更小，能有效压缩管路布设所需的安装空间，给设备内部其他元器件的排布留出更多余量。

　　在建模过程中，法兰盘的密封面按照突面法兰的通用结构做设计，密封面的凸台高度、宽度均符合常规法兰的密封尺寸要求，能适配市面上绝大多数的标准非金属密封垫片，不需要定制特殊规格的密封件，后期运维更换配件的成本更低。流道的转弯位置采用大曲率半径的圆弧过渡，曲率半径不小于1.5倍的管路通径，既能保证流体转向时的流态平稳，也能避免加工过程中内壁出现应力集中的薄弱点，不管是采用铸造工艺批量生产，还是采用棒料机加工做小批量定制，该结构都具备良好的工艺可行性，不需要特殊的加工工装就能完成生产制造。在实际管路系统的应力计算中，这类一体结构的接头整体刚性远好于多段管件拼接的结构，能对相邻的管路段起到一定的支撑定位作用，减少管路支架的布设数量，尤其在长距离架空敷设的管路系统中，合理布置这类一体转向接头，能有效平衡管路不同方向的热胀冷缩位移，降低管路热应力对连接密封面的破坏概率。
