DN80法兰式多接口分流集水管结构

在民用供水、暖通循环、工业流体输送的现场管路布设场景里，这类带法兰端的多接口分流集水管是非常常见的管路集成部件，核心作用是把单路主干管线的介质，均匀分配到多个支管路中，或是把多路支管路的介质汇总到主干管线完成集中输送，省去了现场多次做管路三通拼接、焊接的工序，能大幅缩短管路安装的施工周期，也能减少多接头拼接带来的泄漏风险点。

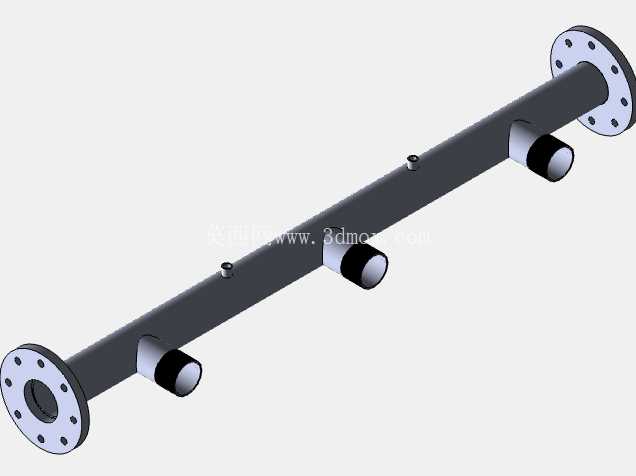

从结构设计逻辑来看，这款DN80规格的集水管主体采用等径直管作为主干流道，两端配置标准PN16压力等级的板式平焊法兰，法兰盘上的螺栓孔严格按照国标法兰的孔距排布，能直接和同规格的主干管线法兰做对接，安装时不需要额外做过渡接头适配。主干管身沿轴向等距布置了三个外伸的支管接口，每个支管接口的轴线都和主干管轴线垂直相交，接口端部做了坡口处理，既可以直接焊接外接支管，也能在后期加装外丝接头做螺纹连接，适配不同现场的管路连接需求。

在细节设计上，管身还预留了两个小口径的测压/排气接口，位置分别靠近两端法兰的内侧，这个设计是考虑到管路充水运行时，管段顶部容易积存空气，通过这个小接口可以直接安装自动排气阀排出管内积气，避免气塞影响介质输送效率，也可以在接口上加装压力表，实时监测管段内的介质压力，方便运维人员判断管路运行状态。所有支管接口和主干管的连接位置都做了圆弧过渡补强，避免直角连接处出现应力集中，在管路承压时产生焊缝开裂的问题。

从安装边界来看，这款集水管的主干管公称通径为DN80，对应的法兰外径为200mm，法兰厚度20mm，整根集水管的有效安装长度要结合现场支管的排布间距确定，三个支管接口的中心距保持一致，能保证外接支管的排布整齐，方便后期做保温层包覆或者管路支架固定。安装时需要注意，整根集水管要保持水平布设，两端法兰对接时要保证密封垫片的居中压紧，避免偏压造成泄漏；管身的两个小测压接口要保持朝上的方位，方便排气阀或者压力表的安装与读数；三个支管接口的朝向可以根据现场布管需求调整，既可以统一朝下接供水支管，也可以侧向排布接循环回路支管，适配不同的管路走向需求。

在实际应用中，这类集水管常被用在中央空调水系统的分集水环节、工厂生产车间的供水支路分配、小型换热站的介质分流场景，相比现场焊接制作的分集水管，预制化的结构能保证各接口的位置精度，法兰连接的形式也方便后期拆卸维护，当某一支路出现故障时，可以直接在支管端加装阀门切断该回路，不需要关停整个主干管线的介质输送，大幅降低运维检修的影响范围。建模过程中，所有法兰的尺寸参数都严格对应国标法兰的规范要求，支管接口的伸出长度预留了足够的焊接操作空间，管身的壁厚按照1.6MPa的工作压力做计算选型，保证在常规输水、循环水工况下的结构强度，不会出现管身变形或者焊缝渗漏的问题。
