公称直径100mm厚度5mm管道连接法兰

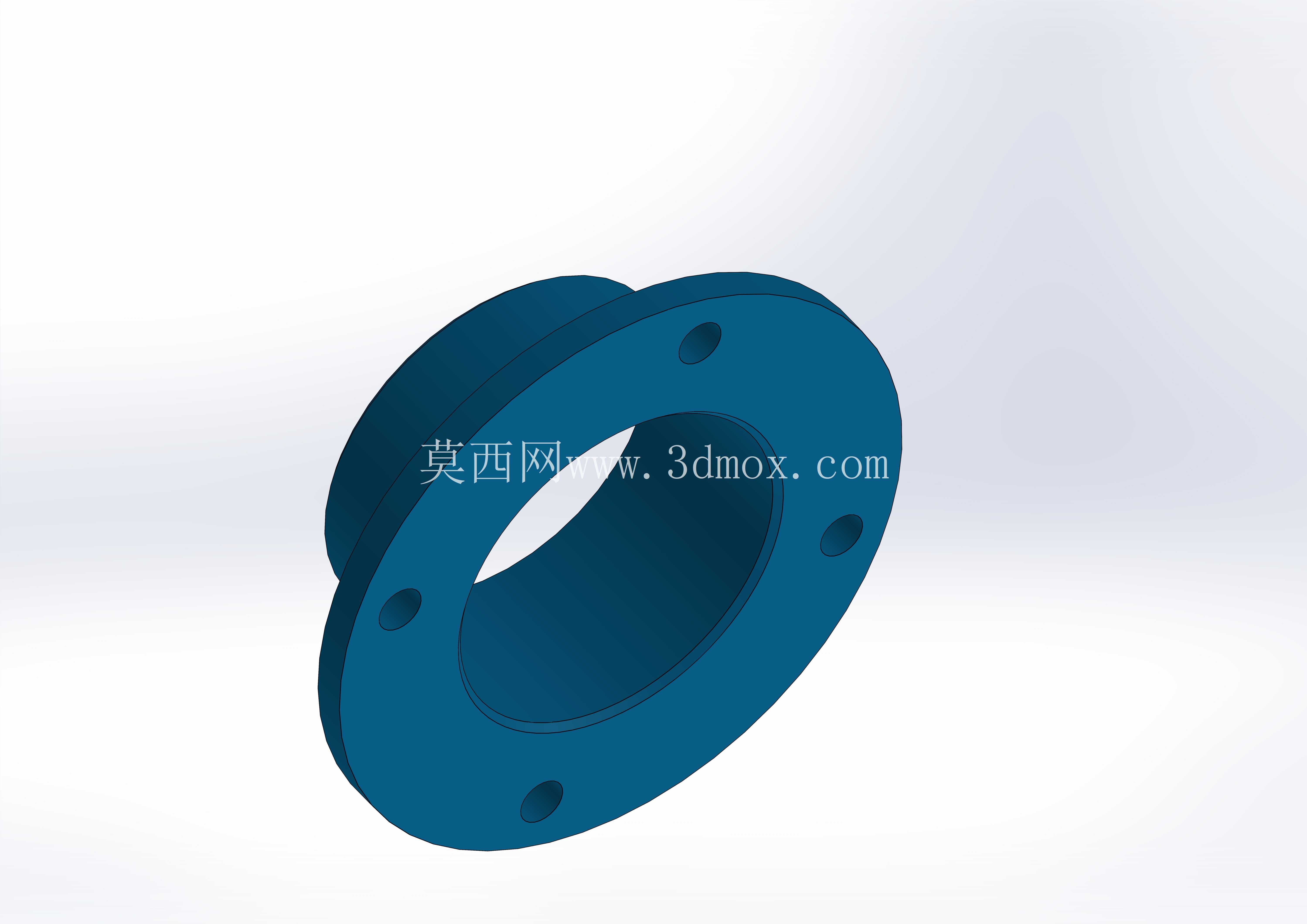

　　在民用给排水、轻工制程管路、常规压缩空气配送这类中低压流体输送场景里，法兰是管路拼接、设备与管路对接环节最常用的静密封连接件，本次设计的这款法兰，针对公称直径100mm的常规管路适配开发，整体厚度设定为5mm，匹配1.6MPa及以下压力等级的管路使用需求，完全覆盖日常轻工业生产、建筑配套给排水、普通厂区压缩空气管网的工况强度要求。从结构设计逻辑来看，这款法兰采用突面密封结构，密封面平整无额外凸台加工，适配市面上常规的橡胶垫片、石棉橡胶垫片，安装时不需要额外加工密封槽，现场施工容错率高，普通管工按照常规法兰安装流程即可完成对接，不需要特殊工装辅助。

　　法兰中心的通孔直径与100mm公称通径的管道外径匹配，可采用焊接方式与管道端部固定，焊接坡口预留了足够的熔接空间，现场焊接时能够保证焊脚高度达到强度要求，不会出现焊穿或者焊缝强度不足的问题。法兰盘沿圆周均匀分布螺栓通孔，孔位按照对应压力等级的法兰标准排布，相邻孔位的角度公差控制在±0.5°以内，安装时能够与配对法兰的螺栓孔完全对正，不会出现孔位错位需要强行撬拨对位的情况，避免安装过程中产生额外的装配应力，影响长期使用的密封可靠性。

　　从安装边界尺寸来看，法兰盘的外圆尺寸经过核算，既保证螺栓安装时有足够的扳手操作空间，又不会因为外圆过大造成材料浪费、安装空间占用过多的问题，5mm的法兰盘厚度经过刚度校核，在额定压力下，法兰盘的变形量控制在密封垫片允许的回弹范围内，不会因为法兰翘曲导致密封面泄漏，同时相比更厚的法兰，能够降低材料成本，减少管路整体的重量负载，尤其适合架空敷设的管路系统，降低管路支架的承重要求。在实际应用场景中，这款法兰可以用于管路之间的长距离拼接，也可以用于管路与阀门、水泵、换热器等设备的进出口对接，拆卸时只需要松开螺栓即可分离管路段，不需要对管道进行切割，方便后期管路改造、设备检修维护。

　　设计过程中特意规避了厚法兰常见的应力集中问题，螺栓孔周边做了微小的倒角处理，避免螺栓紧固时孔边的应力集中造成法兰盘开裂，密封面的平面度控制在每100mm范围0.1mm以内，保证垫片受压均匀，不会出现局部压不实导致的渗漏问题。针对水、空气、轻度腐蚀性的轻工流体介质，法兰的结构没有卫生死角，介质流通侧过渡圆滑，不会残留介质造成淤积，适合食品加工、饮用水输送这类对管路卫生有一定要求的场景。在建模过程中，所有安装尺寸都做了参数化关联，如果后续需要适配不同压力等级或者不同通径的管路，只需要修改对应参数即可快速生成衍生型号，不需要重新绘制草图，能够大幅提高同系列法兰的设计效率。建模时还原了实际加工的工艺细节，比如所有锐边都做了R0.5的倒角处理，既符合实际机械加工的工艺要求，也避免安装过程中锐边划伤施工人员，焊接位置的预留尺寸符合管道焊接的施工规范，现场焊接时不需要额外修磨法兰即可直接组对。
