90度方形法兰连接弯管接头结构

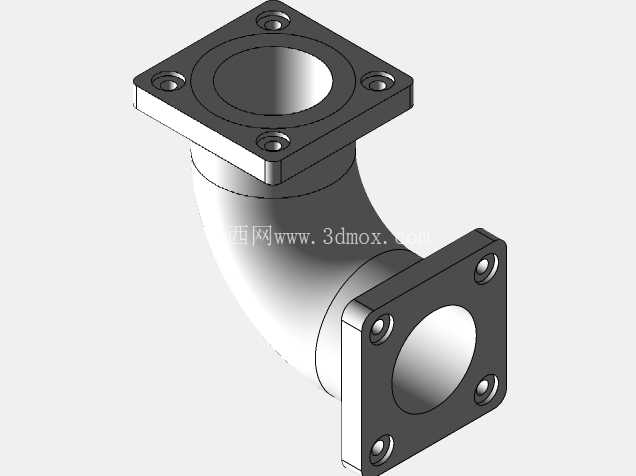

　　在流体输送管路的布设场景中，受设备安装空间限制、管路走向调整需求，经常需要用到转向类连接配件，这款两端带方形安装法兰的90度弯管接头，就是针对紧凑型管路布局场景设计的连接件，在气动回路、低压给排水、小型液压支路、设备内部通风管路中都有广泛应用。不同于常见的圆形法兰弯管，这款接头两端采用方形法兰结构，四个安装孔对称分布在法兰四角，安装时不需要像圆形法兰那样对位调整螺栓孔角度，只要对齐安装面的四个固定点位即可完成锁紧，对于安装空间狭窄、操作视野受限的设备内部装配场景，能有效降低装配对位难度，减少现场安装的调整时间。

　　从结构设计逻辑来看，弯管部分采用等通径圆弧过渡结构，转弯处的内壁曲率经过平滑处理，流体流经转弯位置时不会出现直角结构带来的紊流、压损骤增问题，也能避免介质中的固体杂质在转弯处沉积堵塞，对于输送含细小颗粒的流体、或者对压力损失敏感的气动回路来说，这种平滑过渡的流道设计能有效提升管路运行稳定性。两端的方形法兰和弯管主体采用一体化结构设计，没有额外的焊接接缝，从根源上避免了焊接位置容易出现的腐蚀、渗漏风险，法兰的密封面为平面结构，安装时配合对应厚度的密封垫片，通过四个角的螺栓锁紧即可实现端面密封，不需要额外加工密封槽，降低了配对安装面的加工精度要求，适配普通平面安装基座的连接需求。

　　在安装边界尺寸上，两端法兰的外轮廓尺寸一致，四个安装孔的中心距遵循常规小通径管路的安装孔位规范，弯管的转弯半径控制在合理范围，既保证了流道的平滑过渡，又不会因为转弯半径过大导致整体占用空间超标，在紧凑的设备舱内部布设管路时，能在完成90度转向的同时，尽可能减少对周边其他部件的空间占用。实际选型使用时，需要注意法兰安装面的平面度公差，安装时四个螺栓需要采用对角分次锁紧的方式，避免单侧锁紧力过大导致法兰变形、密封失效；弯管主体的壁厚经过核算，能满足常规低压工况下的强度要求，不需要额外增加加强筋结构，整体外形简洁流畅，没有多余的结构凸起，在安装后不会和周边的线束、其他管路产生干涉。

　　这类弯管接头在小型自动化设备的气动回路布设、实验台的流体管路连接、小型通风系统的风道转向中都十分常用，方形法兰的结构相比圆形法兰，在小通径场景下的安装便捷性优势明显，尤其是在设备出厂前的预装环节，工人不需要反复调整法兰旋转角度对位，能有效提升装配效率，同时一体化的结构也减少了后续使用中的渗漏维护点，降低设备长期运行的维护成本。建模过程中需要重点控制弯管部分的曲率连续性，以及两端法兰安装孔的位置度公差，保证两端法兰的安装面平行度符合装配要求，避免安装时出现法兰面和基座贴合不严的问题；法兰和弯管连接的位置做了小圆弧过渡处理，减少应力集中，提升接头整体的结构强度，在受到管路振动、轻微外力冲击时，不会在连接位置出现断裂问题。
