带方形法兰90度弯管接头结构设计

在流体输送系统的管路布局中，经常会遇到管路需要垂直转向同时两端需要通过法兰实现刚性密封连接的场景，这类场景常见于工业液压站的阀组外接管路、气动控制系统的主干管路转向、小型化工设备的介质输送管路、车用散热系统的冷却液管路连接等工况，常规的焊接弯头搭配平焊法兰的组合，在小批量定制设备、需要反复拆装维护的管路节点中，存在焊接变形导致密封面错位、安装对位难度大、拆装维护后密封性能衰减快的问题，而这款一体化带方形法兰的90度弯管结构，正是针对这类痛点完成的结构设计。

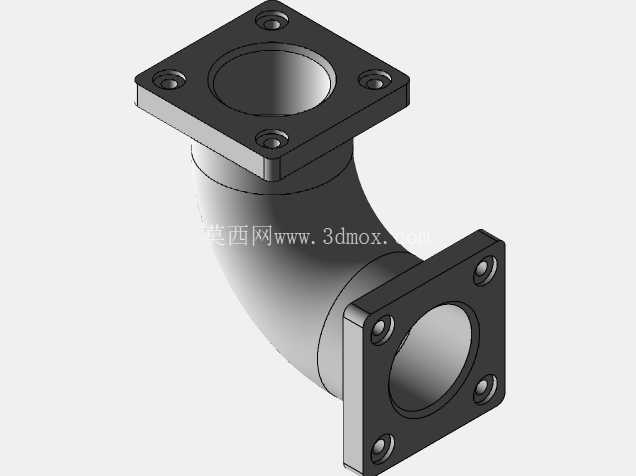

从实际使用的功能特性来看，这款弯管两端采用方形法兰结构，每个法兰端面设置4个均匀分布的螺栓安装孔，相比圆形法兰，方形法兰在安装空间受限的工况下，螺栓的拧紧操作空间更充裕，尤其是在设备侧壁、阀组安装面这类靠近障碍物的安装位置，方形法兰的边角位置不会和周边结构产生干涉，四个安装孔的对称布局，能够保证法兰压紧力均匀分布在密封端面上，配合密封垫片使用时，可以有效避免局部压紧力不足导致的介质泄漏问题。弯管的弯曲段采用平滑的圆弧过渡结构，没有直角弯折的突变结构，能够大幅降低流体在转向位置的局部阻力损失，减少介质输送过程中的压力损耗，同时避免直角位置长期受介质冲刷导致的局部磨损问题，对于含有少量固体杂质的流体输送场景，平滑的内壁过渡也能减少杂质在管路转角位置的沉积，降低管路堵塞的风险。

在设计思路的考量上，这款弯管采用一体化成型的结构设计思路，将两端的连接法兰和中间的弯曲管路作为一个整体结构进行设计，避免了焊接结构带来的焊缝应力集中、焊缝位置腐蚀风险、焊接变形导致的形位公差超差等问题。设计过程中首先确定了两端法兰的安装面垂直度要求，两个法兰的密封端面需要保持90度的垂直公差，公差范围控制在机械连接常用的IT7级精度区间，保证安装后两个对接面能够完全贴合，不会出现单侧缝隙导致的密封失效。螺栓孔的位置度设计上，以法兰中心为基准，四个安装孔的位置度公差控制在0.1mm以内，保证和对接端的法兰孔位能够完全对位，避免出现螺栓无法穿入的安装问题。弯曲段的曲率半径设计参考了流体管路设计的通用规范，曲率半径取管路通径的1.5倍，这个曲率半径既能够保证流体流动的平顺性，又不会因为曲率半径过大导致弯管整体占用空间过大，平衡了流体性能和安装空间的需求。法兰端面的密封面位置设计了浅槽结构，用于安装O型密封圈或者平垫片，槽深根据常用密封件的压缩量进行设计，保证密封件安装后能够达到合理的压缩率，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足导致密封性能不达标。

从安装边界和外形尺寸的适配角度来看，这款弯管的整体外轮廓尺寸适配小通径管路的安装需求，两端方形法兰的边长尺寸略大于管路外径加上两倍螺栓孔中心到法兰边缘的安全距离，螺栓孔的孔径适配常用的内六角圆柱头螺栓或者外六角螺栓，安装时螺栓可以从法兰外侧穿入，在对接端设置螺纹孔或者配合螺母进行锁紧。弯管的轴向安装尺寸，也就是两个法兰端面到弯曲中心的距离，经过优化设计后，能够保证安装后弯管的弯曲段不会和相邻的管路、设备结构产生干涉，在布局密集的阀组安装场景中，这个尺寸的弯管可以在有限的空间内完成90度的管路转向，不需要额外搭配管接头进行转接，减少了管路中的连接节点数量，也就降低了潜在的泄漏点数量。在壁厚设计上，根据不同的使用压力等级，管壁厚度和法兰厚度可以进行对应调整，常规低压工况下的壁厚能够满足1.6MPa以下的流体输送压力需求，如果用于高压工况，可以在保持整体安装尺寸不变的前提下，适当增加管壁和法兰的厚度，同时调整螺栓孔的大小适配更高强度等级的螺栓，不需要改变整体的安装接口尺寸，具备较好的工况适配性。

在实际的设备装配场景中，这款弯管的安装流程非常简便，首先在两端法兰的密封槽内放入对应规格的密封件，然后将两个法兰端面对准对接设备的法兰安装面，对齐螺栓孔后穿入固定螺栓，按照对角线顺序逐步拧紧螺栓，保证法兰端面均匀压紧即可完成安装，不需要进行焊接、配磨等现场加工工序，非常适合设备的现场装配和后期维护更换。对于三维建模和结构设计从业者来说，这款模型的结构特征具备很强的参考价值，建模过程中涉及到的法兰特征创建、弯曲管路的扫掠成型、安装孔的阵列布局、密封槽的结构设计等操作，都是机械管路类零件建模的常用技能点，模型的形位公差设置、安装尺寸的匹配逻辑，也可以作为同类管路接头设计的参考范本，在进行液压管路、气动管路、流体输送设备的管路布局设计时，可以直接参考这款结构的尺寸逻辑，根据实际的通径需求、压力等级、安装空间进行参数调整，快速完成适配特定工况的弯管接头设计。
