直列四缸发动机曲柄连杆机构三维结构

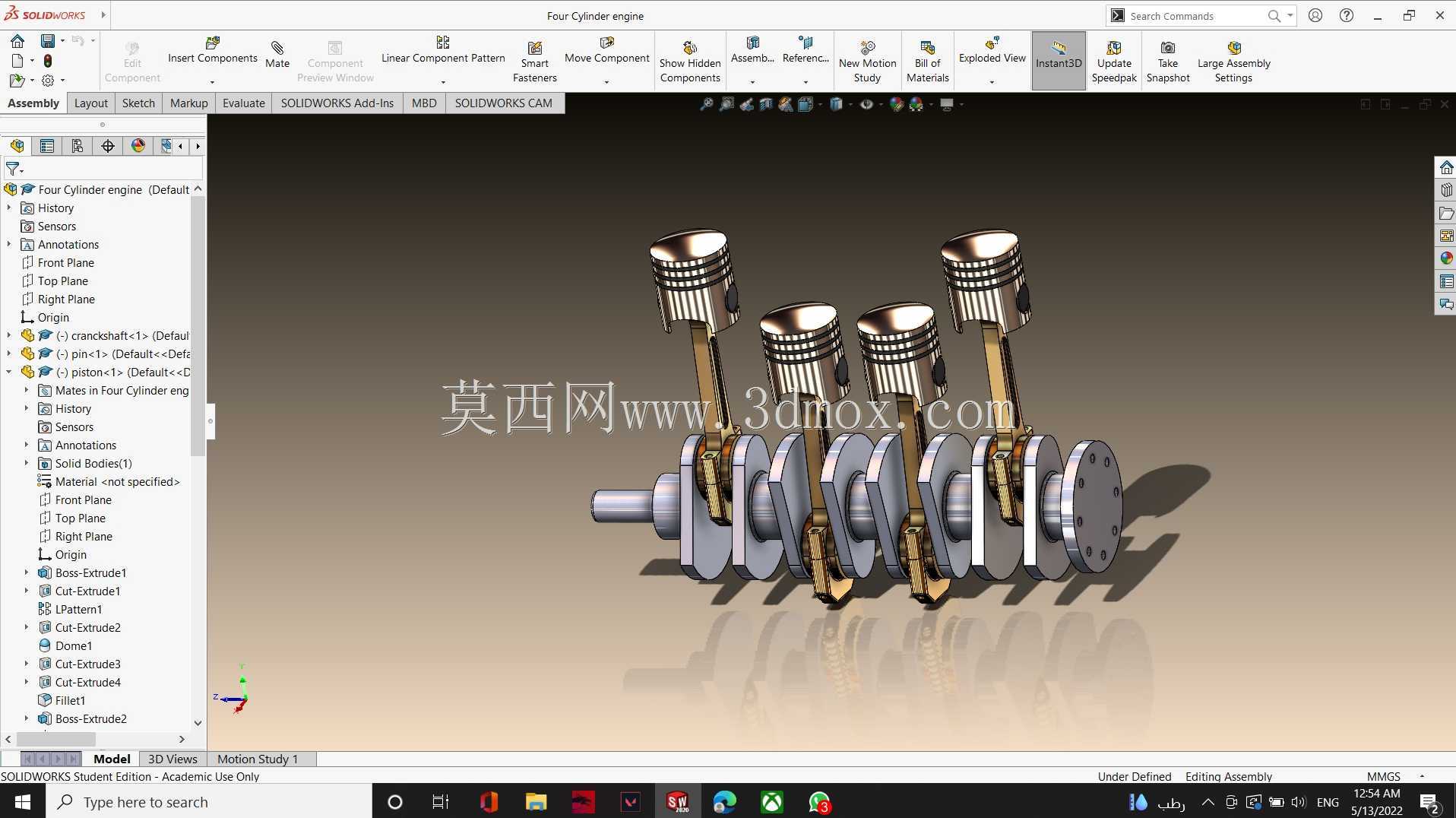

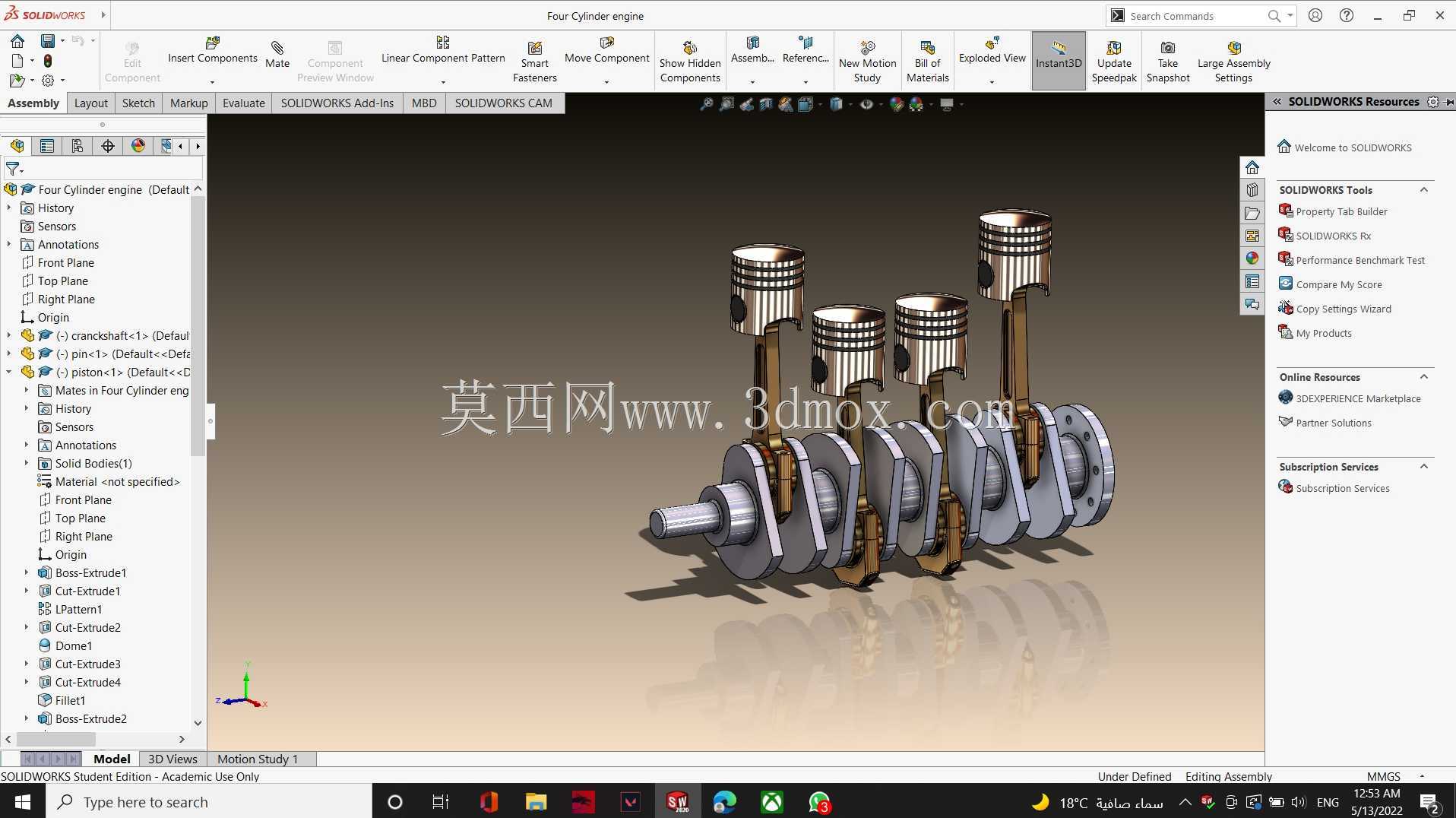

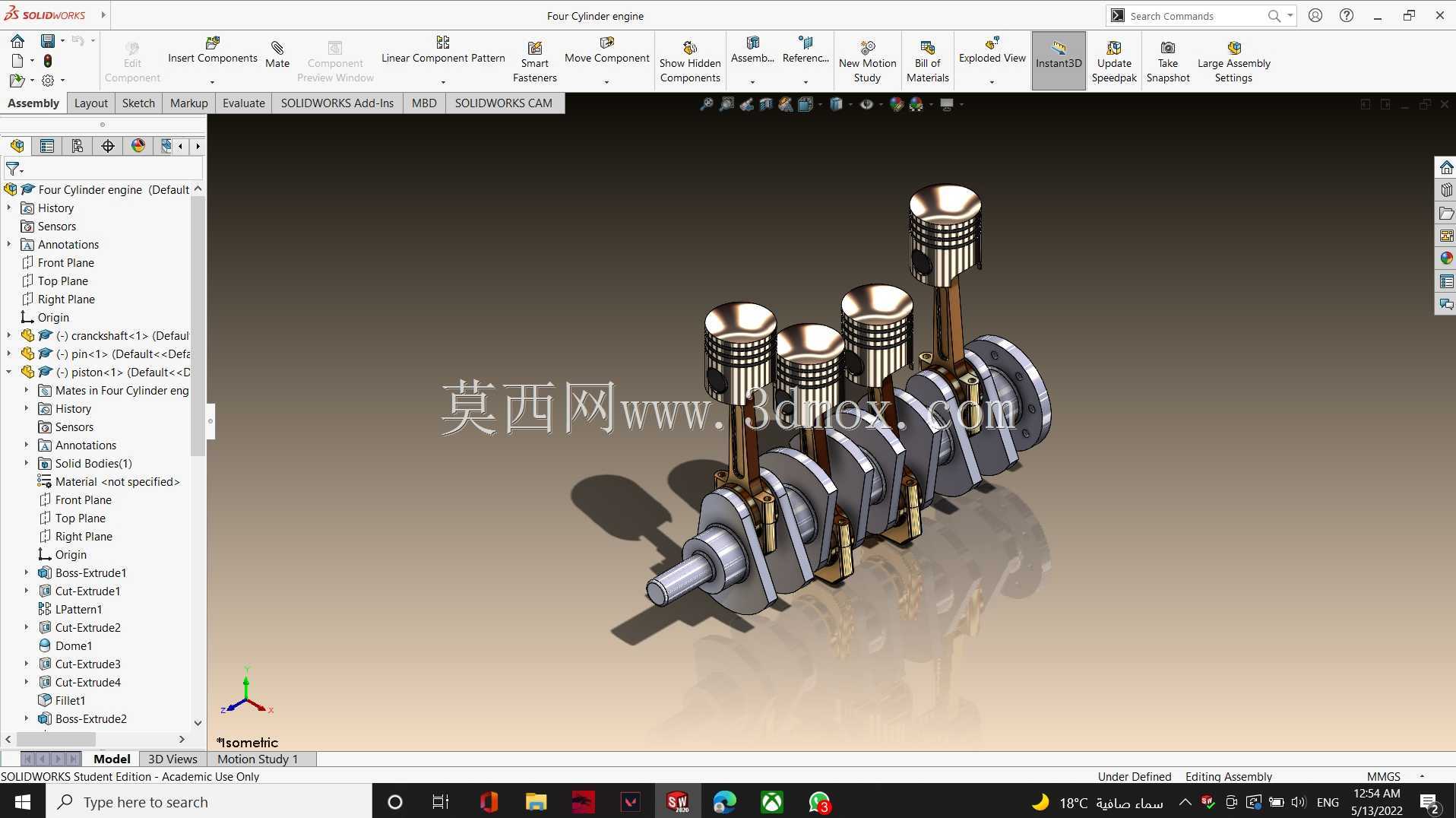

　　这套直列四缸动力核心的结构模型，完整还原了往复式内燃机核心做功单元的装配关系，在乘用车动力配套、小型工程机械动力选型、教学实训教具开发等场景中，都能作为结构验证、装配干涉检查、运动仿真分析的基础参照。从实际用途来看，该结构是内燃机将燃料燃烧热能转化为旋转机械能的核心载体，四个活塞沿气缸轴线做等相位差往复运动，通过连杆将直线推力传递给曲轴，最终输出持续旋转扭矩，可适配1.0L-2.5L排量区间的自然吸气或小排量增压动力需求，覆盖家用代步车辆、小型非道路移动机械、固定式发电机组等多类设备的动力单元结构参考。

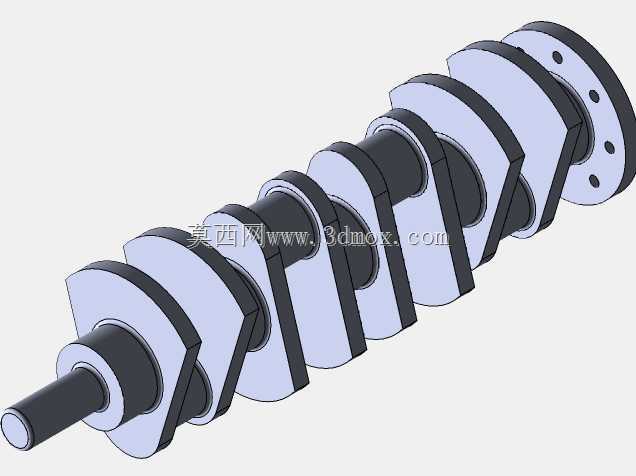

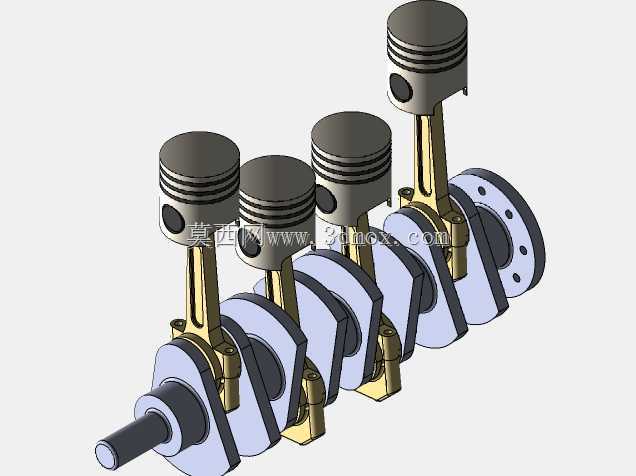

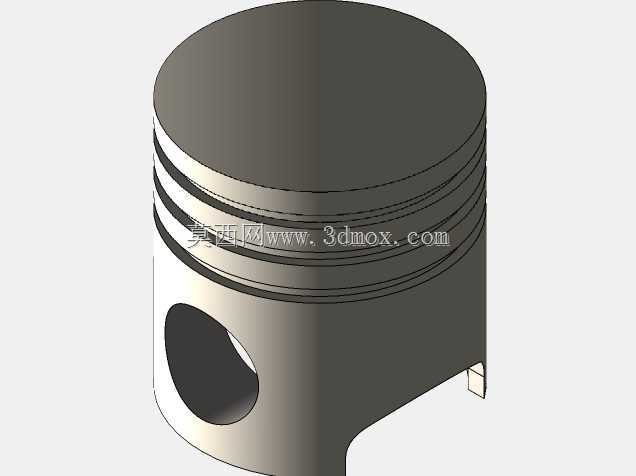

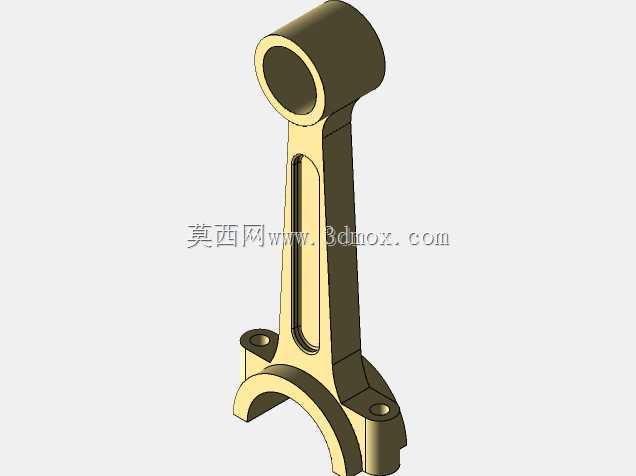

　　从功能特性上看，模型完整呈现了活塞组、连杆组、曲轴组三大核心部件的配合逻辑：活塞头部预留了三道环槽安装位，分别对应两道气环与一道油环，气环负责密封燃烧室高压燃气，油环负责刮除气缸壁多余润滑油，避免机油窜入燃烧室；活塞销采用全浮式装配结构，可在活塞销座与连杆小头衬套间自由转动，保证磨损均匀分布；连杆大头采用剖分式设计，通过连杆螺栓与曲轴连杆轴颈紧固，轴瓦安装位的定位槽结构清晰，可有效避免轴瓦工作过程中发生转动移位；曲轴采用整体式锻造结构，四个连杆轴颈按180度相位角对称布置，相邻缸做功间隔均匀，可有效降低一阶往复惯性力带来的振动，曲轴两端分别预留了前端轮系安装轴颈与后端飞轮连接法兰，满足动力输出与附件驱动的安装需求。

　　设计思路上，整套结构优先保障运动过程无干涉，四个活塞的上止点、下止点位置严格对齐，连杆摆动角度控制在合理区间内，避免活塞下行时连杆与气缸套下沿发生碰撞；曲轴平衡块的配重位置与活塞连杆组的往复质量精准匹配，可抵消大部分旋转惯性力与往复惯性力，降低整机运转振动水平；各部件的连接定位基准统一，活塞销孔与活塞轴线的偏置设计、连杆大头的定位止口结构、曲轴轴向止推面的位置设置，都完全遵循量产内燃机的结构设计规范，没有出现简化过度导致的结构逻辑错误。

　　从外形尺寸与安装边界来看，整套曲柄连杆机构的轴向总长度适配直列四缸机型的常规缸体中心距要求，曲轴主轴颈的直径、连杆轴颈的偏心行程都符合小排量动力的常规参数区间，安装时需保证曲轴主轴颈与缸体主轴承座的同轴度公差，连杆大头与曲轴连杆轴颈的配合间隙满足流体润滑要求，活塞裙部与气缸壁的配合间隙需兼顾热膨胀余量与密封性能，曲轴前端的油封安装位、后端的密封法兰结构都预留了标准密封件的安装空间，可直接匹配常规量产机型的密封组件选型。整套模型没有做多余的外观装饰，所有结构都服务于功能实现，每一处倒角、让位槽、定位结构都对应实际加工与装配的工艺需求，比如活塞裙部的避让缺口是为了避免曲轴转动平衡块碰撞，连杆杆身的工字截面是为了在保证结构强度的前提下降低往复运动质量，曲轴上的斜向油道是为了将主轴承的压力润滑油输送到连杆轴颈表面，这些细节都完整还原了真实产品的工程设计逻辑，可直接用于结构原理演示、装配工艺培训、运动仿真分析等场景，为相关从业者提供直观的结构参照。
