带双法兰安装座的弯管式流体转接构件

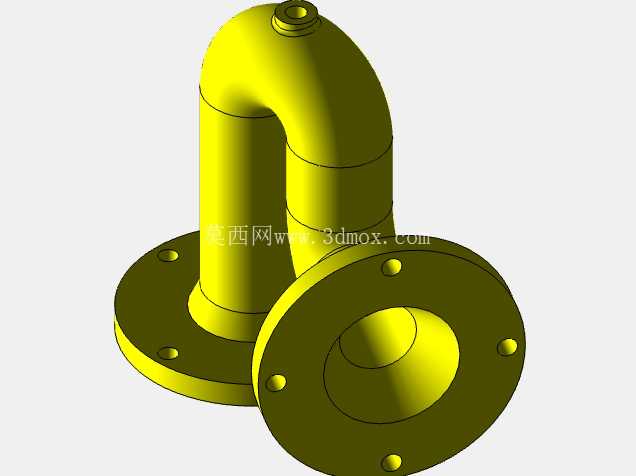

　　这类带双法兰安装结构的弯管转接件，在流体输送管路系统里承担着转向、分流、接口适配的核心作用，常见于化工流体输送、小型液压站管路排布、设备冷却循环回路这类需要改变管路走向同时完成不同安装面转接的场景。从结构设计来看，构件一端采用圆形法兰盘作为主安装面，法兰盘上均匀分布三个安装孔，孔位的分度圆尺寸经过匹配常规管路法兰的安装标准设定，安装面预留了密封槽位，可适配O型圈或者平垫片完成端面密封，避免流体输送过程中出现渗漏问题。主法兰连接的弯管主体采用平滑圆弧过渡的流道设计，内壁没有突兀的折角，能够减少流体在转向过程中的阻力损失，降低湍流产生的概率，对于输送带有微小固体颗粒的流体时，也能减少颗粒在管壁处的沉积，降低管路堵塞的风险。

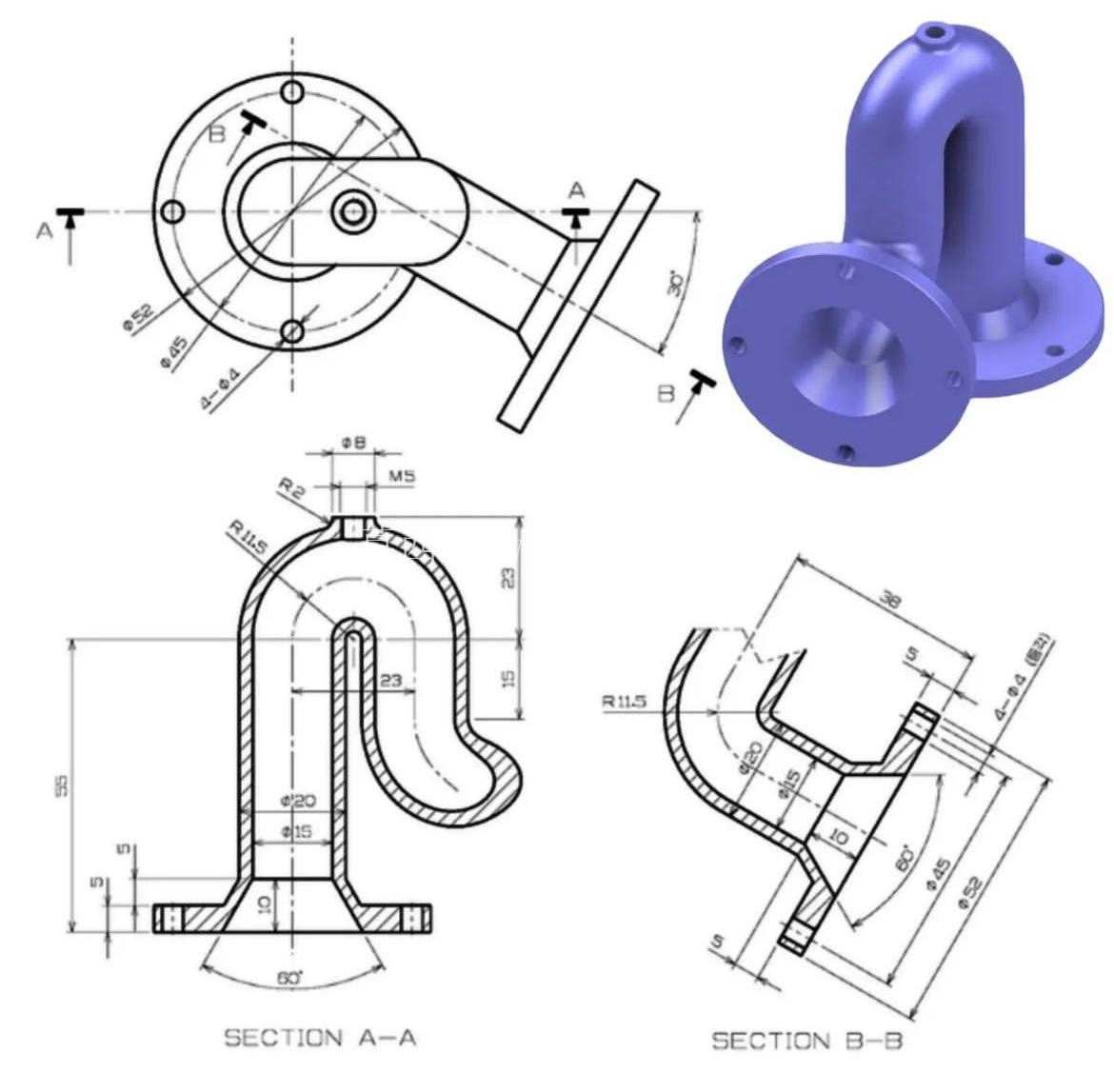

　　弯管的另一端延伸出一块带角度的安装法兰，这个法兰面与主安装面存在固定的空间夹角，角度参数是根据实际设备的安装空间边界反向推导设定的，能够直接适配两个存在空间夹角的安装面，不需要额外增加转接弯头，减少管路系统的接头数量，也就降低了整个管路的泄漏点数量。在建模过程中，首先要确定两个安装法兰的空间相对位置，以主法兰的端面作为装配基准面，先绘制法兰盘的轮廓，确定安装孔的位置、密封槽的深度与宽度，再根据流道的通径要求绘制弯管的中心轨迹线，轨迹线的弯曲半径需要满足流体输送的最小弯曲半径要求，避免弯曲半径过小导致流道通径收缩，影响流体输送效率。

　　弯管的壁厚根据管路的额定工作压力设定，在弯管与两个法兰的连接位置做了圆弧过渡的加强结构，避免管路在承压或者受到外部振动时，应力集中在连接焊缝位置导致结构开裂。从安装边界来看，主法兰的外径尺寸决定了安装时需要预留的操作空间，三个安装孔的位置需要匹配对接端的螺纹孔或者通孔位置，安装时螺栓的穿入方向不会与弯管主体产生干涉；侧置的安装法兰因为带有倾斜角度，安装时需要提前确认对接面的朝向，法兰上的安装孔位做了对称设计，允许在一定角度范围内调整安装方向，适配现场安装的公差偏差。

　　这类构件在实际使用中，除了承担流体转向的作用，部分工况下还会在弯管顶部的凸台位置加装传感器或者排气阀，凸台位置预留了内螺纹接口，不需要后期在管壁上额外开孔，避免现场开孔导致的管壁强度下降、密封失效等问题。在结构校核阶段，需要重点验证弯管圆弧段的承压能力，以及两个法兰连接位置的抗振动性能，因为管路系统在运行过程中会伴随流体脉动产生的振动，如果连接位置的强度不足，长期运行后容易出现疲劳裂纹。流道的内壁粗糙度也有明确要求，对于输送洁净流体的场景，内壁需要做抛光处理，减少杂质附着；对于输送常规工业流体的场景，只要去除建模过程中产生的棱角毛刺即可。整个构件的外形没有多余的突出结构，在紧凑的设备舱内安装时，不会与周边的其他管路、电气元件产生干涉，安装完成后两个法兰的密封面都能保持足够的平面度，保证密封件能够均匀受压，实现长期可靠的密封效果。
