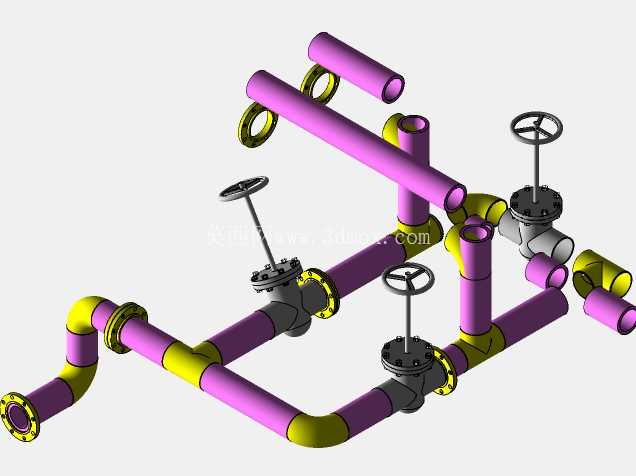

工业管路带截止阀组合布线结构设计

　　这套管路布线结构，主要面向中小型化工流体输送、车间循环水系统、洁净介质中转工位的管线布设需求，在实际产线布局里，这类带阀组的管路往往承担着介质通断控制、流向切换、支路分流的核心作用，不像单一管线只做定向输送，多阀组搭配多通段的设计，能在不额外加装外接转接模块的前提下，实现单路输入、多路输出的介质分配，适配不同工位的介质取用需求。从结构设计逻辑来看，整个管路的排布优先考虑了现场操作的可达性，三个手轮式截止阀的安装位置都预留了足够的操作空间，手轮的高度差经过排布，不会出现操作时相邻阀件互相干涉的情况，操作人员站在管路正面就能完成所有阀件的开关调节，不需要侧身或者探身到管线缝隙里操作，能降低日常运维的操作难度。

　　管路的连接全部采用法兰对接形式，法兰盘的密封面预留了标准垫片安装位，每段管段的法兰螺栓孔位都做了同轴对齐处理，现场安装时不需要反复调整管段角度就能完成螺栓穿装，能缩短现场施工的对位时间。管段的走向采用了直角转弯搭配斜向跨接的组合方式，没有采用过多的连续弯头，一方面能减少介质在管内流动的局部阻力损失，降低输送过程中的压损，另一方面也能避开现场可能存在的其他设备梁柱、走线桥架的安装空间，在有限的安装区域内完成管线的布设，不需要额外抬高或者降低整体管线的标高。

　　从安装边界来看，整个管路组的外接端口全部采用同规格法兰接口，所有外接端口的端面都处在同一安装基准面上，对接外部主管路或者支路设备时，不需要额外加工转接管段，直接通过标准法兰就能完成对接。阀件与管段的连接位置都做了加强段处理，避免阀件自重长期作用在管段上造成焊缝处应力集中，出现渗漏隐患。管线的转弯段都采用了标准曲率的弯头，没有采用直角焊接的急弯结构，能减少介质流动时对管壁的冲刷，尤其是输送含微小固体颗粒的介质时，能降低弯头处的磨损速率，延长管路整体的使用寿命。

　　在细节设计上，管段的支撑位预留了对应的管卡安装位置，三个阀件的下方都预留了支撑支座的安装空间，现场安装时可以直接在对应位置加装固定支架，不需要现场切割管段调整支撑点，能避免现场二次加工破坏管段的防腐层。不同流向的管段采用了差异化的外观配色，能方便运维人员快速识别介质流向，在日常巡检时能快速判断阀件的开关状态是否对应正确的管路，减少误操作的概率。整个管路的排布没有出现冗余的管段，每一段管线都承担对应的输送或者连接功能，阀组的位置设置在支路的分流节点处，能单独控制每一条支路的通断，当某一条支路需要检修时，只需要关闭对应位置的截止阀就能切断该支路的介质供给，不需要关停整个管路系统的总阀，能减少检修对整个系统运行的影响。管段之间的连接位置都避开了管线的应力集中区域，法兰对接面没有设置在管线的弯曲段上，能保证连接位置的密封面受力均匀，避免长期运行后因为管线形变造成密封面渗漏。手轮的操作方向全部朝向操作侧，阀杆的伸出长度经过核算，不会因为阀杆全开时伸出过长影响周边的通行空间，也不会因为阀杆伸出过短造成操作时力矩不够，开关阀件费力。
