化工物料分离净化槽式处理装置

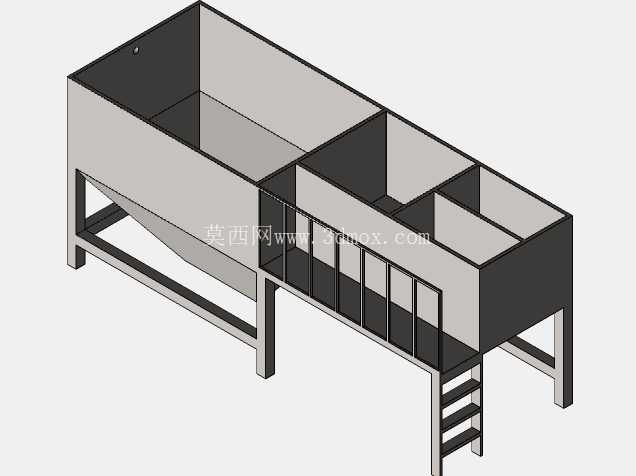

　　这款槽式处理装置主要面向化工生产环节的物料分离、净化预处理场景，在精细化工、水处理药剂生产、表面处理药液调配等工段都有适配空间，核心作用是完成多相物料的静置分层、杂质沉降以及不同组分的区间暂存，替代传统单槽反复转料的低效作业模式，减少物料转运过程中的挥发损耗与二次污染风险。从结构设计逻辑来看，整体采用长条形卧式槽体布局，底部设置锥斗形沉降区，相较于平底槽能够大幅降低沉渣清理的难度，沉降区的倾斜角度参考了常见化工物料的安息角参数，避免固相物料在槽底堆积板结，日常排渣时无需人员进入槽内作业，降低运维阶段的安全风险。

　　槽体内部通过竖向隔板分隔为多个功能仓室，不同仓室对应不同的处理工序，从进料端开始依次完成粗沉降、精分离、清液暂存的流程，隔板高度根据各工序的液位差做了差异化设计，能够实现物料的自流溢流，无需额外在槽内增设多台输送泵，简化管路配置的同时降低运行阶段的能耗。槽体外部配套型钢焊接的支撑框架，框架立柱采用矩形管材质，相比角钢支撑具备更好的抗扭性能，能够承受槽体满载时的总重量，支撑腿底部预留了地脚螺栓安装孔，安装时需要核对基础的水平度，避免槽体倾斜导致各仓室液位失衡、溢流串料的问题。

　　槽体侧面靠近操作侧的位置设置了多扇透明观察窗，观察窗采用法兰压条密封结构，可实时观察各仓室内的物料分层状态、液位高度以及沉渣堆积厚度，方便操作人员判断排渣、转料的作业节点，观察窗的密封垫片选用耐溶剂腐蚀的氟橡胶材质，适配多数酸碱类化工物料的使用场景。支撑框架一侧设置了步梯结构，步梯踏步采用防滑花纹钢板制作，倾斜角度符合工业操作平台的安全规范，方便操作人员登上槽顶完成进料、取样、检修等作业，槽顶边缘预留了护栏安装的螺栓孔位，现场安装时可根据安全规范配套加装防护护栏。

　　设计阶段针对槽体的壁厚做了刚度校核，满载工况下槽壁的变形量控制在允许范围内，避免长期使用出现槽体鼓胀、焊缝开裂的问题，槽体内壁可根据处理物料的腐蚀特性选择衬塑、衬胶或者不锈钢材质的内衬层，拓展设备的物料适配范围。设备的安装边界需要结合车间布局预留足够的操作空间，操作侧需要预留至少1.2米的通行与检修通道，槽体两端需要预留管路连接、阀门安装的操作空间，锥斗底部的排渣口距离地面需要预留足够的高度，方便安装排渣阀门以及渣料收集容器。相较于集成化的成套分离设备，这款槽式装置的结构更简单，运维成本更低，对于中小批量的物料处理场景具备更好的适配性，建模过程中对各部件的焊接间隙、安装公差都做了还原，可直接作为同类型设备结构设计的参考模板，也可根据具体的处理量、物料特性调整槽体的长宽高尺寸、仓室分隔数量以及锥斗角度，快速衍生出适配不同工况的定制化结构方案。
