Raxor060锥式流体过滤装置结构设计

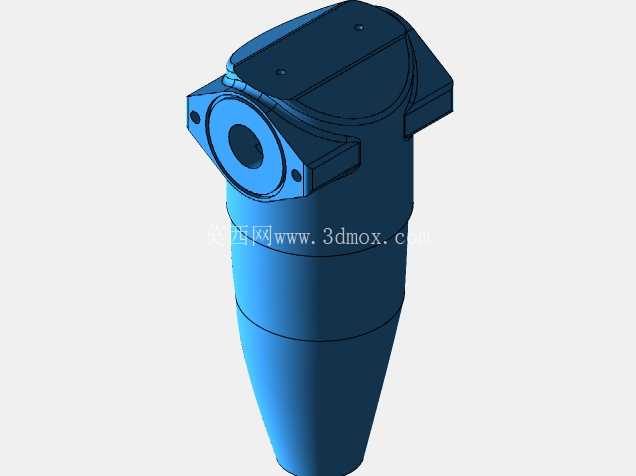

　　在流体输送管路系统的搭建与运维过程中，介质内混入的固体杂质是造成阀件卡涩、泵体磨损、喷嘴堵塞的核心诱因之一，这类锥式结构的过滤装置，常被布置在气动回路、低压液压支路、小型给排水管路的关键节点前端，承担拦截颗粒杂质、保护下游精密元件的作用。不同于常见的直通式滤杯结构，该款过滤装置采用上宽下窄的锥形滤腔设计，流体从侧部法兰接口进入腔体后，会沿锥壁形成旋流，大密度杂质在离心作用下向锥底沉降，减少滤元表面的杂质附着堆积，延长连续工作的免维护周期，这种结构尤其适配杂质含量波动较大的工况，比如车间压缩空气主管路末端、小型循环冷却水支路，能有效降低滤元堵塞带来的压差骤升风险。

　　从结构设计逻辑来看，顶部的端盖采用快拆式密封结构，两个对称的安装凸台预留了紧固件安装位，日常维护时无需拆卸整个阀体，仅需松开顶部紧固件即可打开端盖更换内置滤元，侧部的连接法兰采用标准管螺纹适配接口，可直接对接同通径的管路，无需额外加工过渡接头。安装边界方面，该装置的侧部接口为1/2英寸标准管螺纹，整体轴向长度适配常规管路安装间距，锥形底部无需额外支撑结构，仅需通过侧部两个法兰孔完成固定即可，安装时需注意流体流向与壳体标识一致，避免反向进液造成滤元冲损、杂质逃逸。

　　实际选型应用中，这类小通径锥式过滤器常被配套在小型气动工具前端、实验室流体回路、家用净水前置支路等场景，相比大流量工业过滤器，其结构紧凑、流阻更低，在小流量工况下的过滤效率表现更稳定。建模过程中，壳体的锥面过渡圆弧做了等壁厚处理，避免注塑或压铸成型时出现壁厚不均导致的缩痕，侧部接口与主体的衔接处做了加强筋过渡，可承受1.0MPa以内的工作压力，端盖与壳体的配合面预留了密封槽安装位，可适配O型圈密封，满足常规工况下的无泄漏要求。不同于网式直通过滤器的平直面滤元布置，该结构的滤元沿锥腔内壁贴合安装，有效过滤面积比同通径直通过滤器高出30%左右，同等流量下压损更小，能减少输送系统的动力损耗。

　　在设备配套场景中，这类过滤器也常被集成在小型液压站的回油管路、喷涂设备的涂料输送支路，拦截管路内的焊渣、氧化皮、密封碎屑等杂质，避免杂质进入精密调压阀、喷嘴等元件造成故障。建模时对安装孔位的同轴度、密封面的平面度都做了公差匹配，可直接导出工程图用于机加工或者开模生产，锥形壳体的拔模角度符合常规注塑工艺要求，无需额外做结构调整即可满足量产的工艺性要求。日常运维中，当进出口压差达到0.15MPa时即可停机清理，锥形底部的沉渣空间可储存一定量的杂质，无需频繁拆洗，相比传统Y型过滤器，其旋流沉渣的结构能减少杂质对滤元的直接冲刷，提升滤元的使用寿命。
