90度对焊式流体输送弯头结构设计

在民用给排水、化工流体输送、暖通循环、市政管网等各类涉及流体介质传输的系统中，管路走向不可能全程保持直线排布，遇到空间转向、设备接口错位、管路避让结构梁或其他设备的场景时，就需要用到转向类管件来改变介质流向，这款90度弯头就是针对这类场景设计的对焊式连接管件。从实际工程应用来看，这类弯头的使用场景覆盖极广，小到家用给排水支管的转向连接，大到工业厂区循环水主管路、工艺介质输送管线的方向调整，都能见到同结构产品的身影，它的核心作用是在不额外增加管路变径、不造成过多流阻损失的前提下，完成管路90度方向的平滑转向，避免管路直角硬折带来的介质紊流、局部压损过大、管路应力集中等问题。

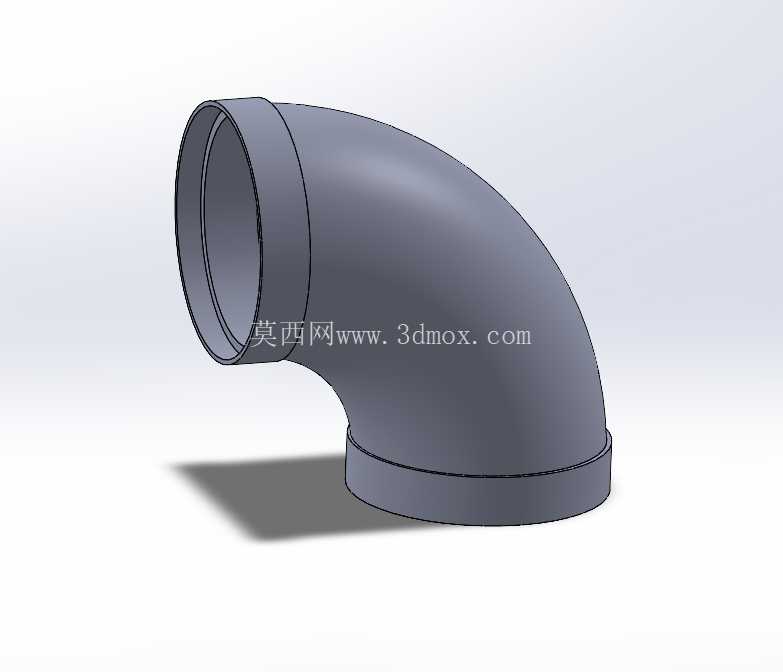

从结构设计思路来看，这款弯头采用了等径圆弧过渡的整体成型结构，两端的连接段预留了标准对焊焊口，焊口位置做了小幅加厚处理，一方面是为焊接作业提供足够的熔接余量，避免焊接过程中焊穿管壁造成管路泄漏，另一方面加厚的端口也能提升焊接位置的结构强度，抵消管路运行过程中因为热胀冷缩、介质压力波动带来的局部应力。弯头的弯曲段采用了大曲率半径的平滑圆弧设计，弯曲半径符合常规流体管路的设计规范，既不会因为曲率过小造成介质流经时的流阻陡增，也不会因为曲率过大导致弯头整体占用安装空间过多，能够平衡流阻性能与安装空间的双重需求。弯头的内外壁都做了平滑过渡处理，没有突兀的台阶或者棱角，介质流经弯曲段时可以顺着圆弧壁面平滑转向，大幅降低紊流产生的概率，减少介质内杂质在弯头位置的沉积，同时也能降低高速介质对管壁的冲刷磨损，延长管件的实际使用寿命。

从安装边界与尺寸适配的角度来说，这款弯头的两端接口为等径设计，适配同公称直径的金属管材，安装时两端分别与对应直管段对焊连接，焊接完成后可以保证管路内壁的平滑连续性，不会在连接位置出现凸台阻碍介质流动。安装过程中需要注意预留足够的焊接操作空间，弯头两个端口的轴向延伸方向要与对接管路的中心轴线完全重合，避免强行对口造成的装配应力，这类装配应力在后续管路运行过程中，很容易在焊口位置引发疲劳裂纹，造成介质泄漏。弯头的整体轴向尺寸、弯曲段的外轮廓尺寸都符合常规同规格弯头的安装尺寸规范，可以直接替换同参数的老旧损坏管件，不需要对周边管路进行额外改造，适配性较强。

从实际使用的功能特性来看，这款弯头整体为等壁厚结构，除了端口焊接位置的小幅加厚外，弯曲段的壁厚保持均匀，能够承受管路系统的额定工作压力，均匀的壁厚也让管件在承受内压时应力分布更均匀，不会出现局部应力过高的薄弱点。弯头的两个连接端口端面做了平口处理，焊接前可以与直管端面紧密贴合，减少焊接间隙，降低焊接缺陷出现的概率。在管路系统的应力计算中，这类90度弯头位置是管路热胀补偿的重要柔性节点，合理曲率的弯头可以通过自身的微小形变吸收部分管路热胀冷缩产生的位移量，降低管路支架的受力负荷，减少管路拉裂的风险。针对不同的输送介质，这类结构的弯头可以匹配不同的基材，比如输送普通循环水可以采用普通碳钢材质，输送腐蚀性化工介质可以采用不锈钢或者衬塑材质，核心的圆弧转向结构不需要做大幅调整，只需要根据介质特性更换基材或者做表面防腐处理即可，结构本身的通用性极强。在三维建模过程中，这类管件的建模需要重点保证弯曲段的曲率连续、两端接口的同轴度与端面垂直度，这些尺寸参数直接影响后续现场安装的对口精度，如果端面垂直度偏差过大，现场焊接时就会出现对口错边，直接影响焊口的焊接质量与长期运行可靠性。
