1/2英寸内螺纹三通T型管路接头结构

在民用给排水、小型气动回路、低压液压支路、家装水暖改造这类需要做管路分流、合流的场景里，这类等径T型内螺纹接头是出场率极高的基础连接件，很多刚入行的结构工程师在做外围管路排布的时候，往往会忽略这类小接头的安装边界，最后现场装配的时候出现扳手空间不足、螺纹拧入深度不够导致渗漏的问题，做这个三维建模的时候，首先要把实际装配的约束条件放在第一位，而不是只画个外观形状。

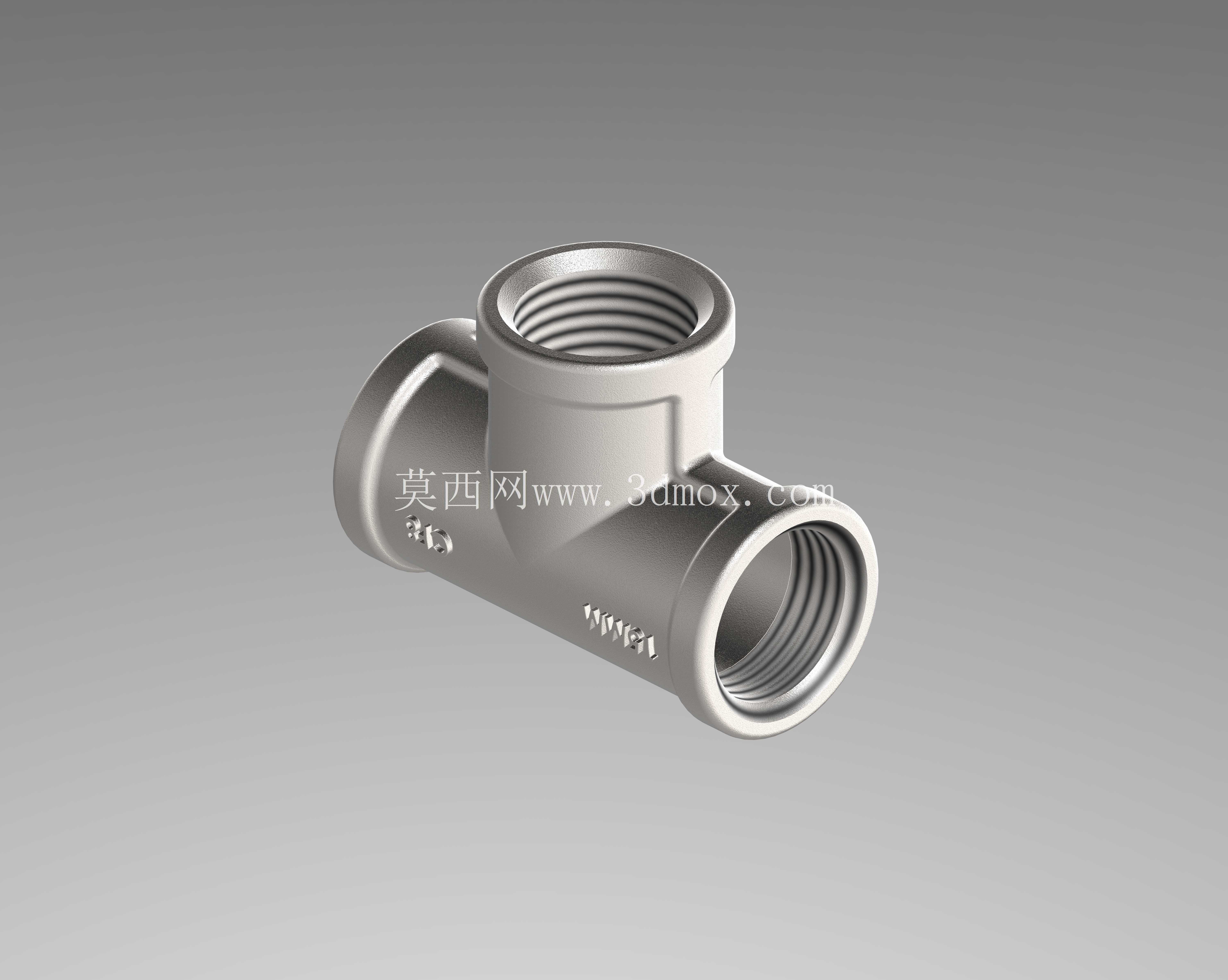

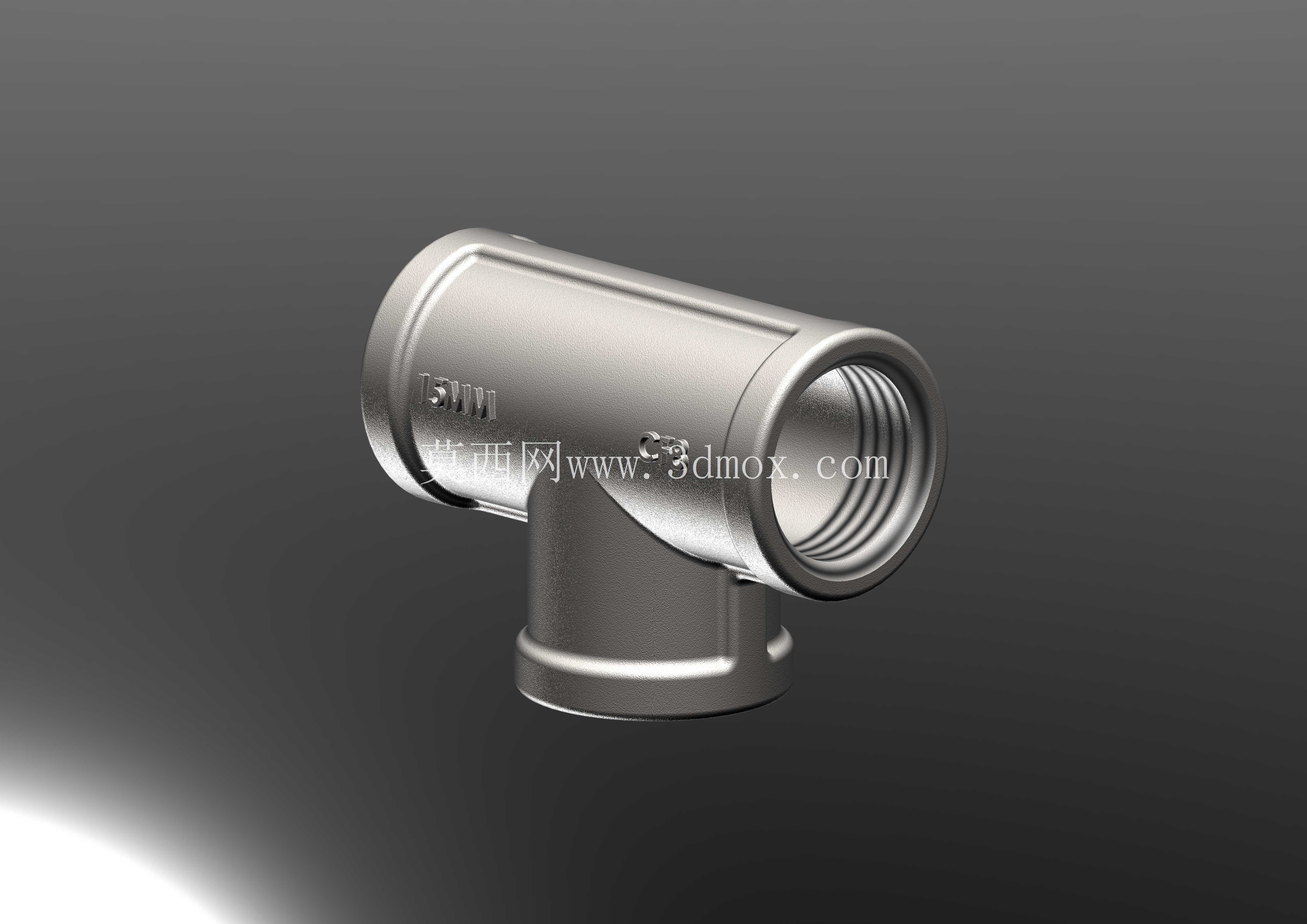

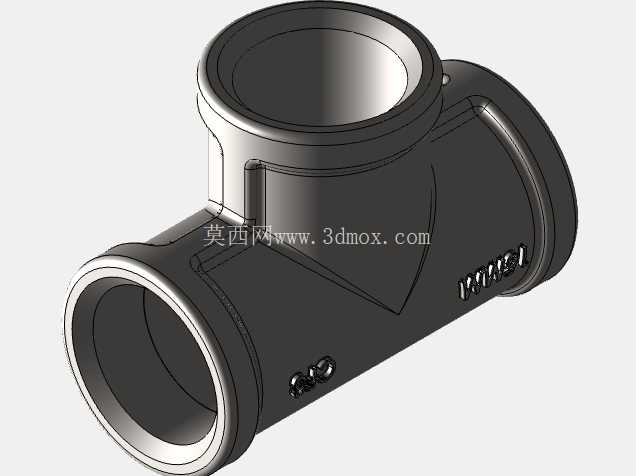

这个接头三个接口的公称通径都是1/2英寸，对应的内螺纹是常规的55度密封管螺纹，建模的时候要严格对应管螺纹的基准尺寸，不能直接按普通公制螺纹的参数去套，管螺纹的锥度、牙型高度、基准距离都要符合实际加工的公差范围，不然导出的工程图拿去车间加工，做出来的零件和标准管件拧不上，或者拧到位之后还剩两三牙外露，密封性能达不到要求。接头本体的外形是等径三通的结构，主管是直通的圆筒结构，支管垂直从主管中部引出，三个接口的端部都做了内螺纹入口的倒角，这个倒角不是随便做的工艺角，实际装配的时候这个倒角可以引导外螺纹管件顺利导入，避免螺纹第一牙被磕碰损坏，同时也能给生料带、密封胶预留一点填充的空间，减少渗漏的概率。

从壁厚设计来看，这类适配1/2英寸管路的接头，本体壁厚要满足1.6MPa公称压力的使用要求，建模的时候不能为了外观好看把壁厚做薄，实际工况里管路通水或者通气的时候会存在水锤、气压波动的情况，壁厚不足的话长期使用会在支管和主管的相贯线位置出现应力开裂，这个相贯线位置的圆角过渡是建模的时候要重点处理的地方，不能做成直角相接，要做平滑的圆弧过渡，分散应力集中的问题，同时这个过渡位置的外形也要考虑铸造或者锻压的脱模需求，不能出现倒扣的结构，不然批量生产的时候模具出模困难，会增加不必要的制造成本。

安装边界方面，这个接头三个方向的接口中心到本体端面的距离要控制在合理范围，实际装配的时候，不管是用活动扳手还是管钳拧动接头，都需要预留至少15mm的扳手操作空间，建模的时候要把这个空间尺寸在装配体里做干涉检查，很多新手做管路布局的时候只考虑接头本身的尺寸，把接头贴在墙面或者设备面板旁边，最后现场安装的时候扳手卡不进去，只能临时改管路走向，耽误施工进度。接头本体的外表面没有多余的装饰结构，三个接口的外圆位置做了对称的平面结构，这个平面是给扳手夹持用的，建模的时候要保证两个平面的平行度公差，不然扳手卡上去会打滑，拧动的时候容易刮伤接头表面，甚至把接头拧变形。

实际使用的时候，这类T型接头主要用来实现单路输入双路输出，或者双路输入单路输出的管路流向切换，比如家装里的冷水管路分路接水龙头和热水器，小型气动设备里的气源分路接两个气缸，都可以用这类等径三通接头，不需要做变径转接，减少了管路的连接点，也就降低了渗漏的风险。建模的时候还要注意内螺纹的收尾位置，不能把螺纹一直做到相贯线的位置，要预留足够的螺纹退刀长度，同时保证螺纹末端到相贯线位置的流通截面没有突兀的缩径，不然会增加管路的流体阻力，导致通水通气的时候出现压损过大的问题，影响末端设备的使用压力。

很多人觉得这类小五金件建模很简单，随便拉个圆柱打个孔就行，但真正要做符合生产实际、能直接拿去出图加工的模型，每一个尺寸都要对应实际的使用需求，比如接头端部的壁厚要比本体位置稍厚一点，因为拧螺纹的时候这个位置承受的扭矩最大，壁厚不足的话容易被拧裂；支管和主管的连接位置的外圆弧要和接口外圆平滑衔接，不能有凸起的分模线位置，不然镀锌或者表面处理的时候容易积液，导致表面处理层不均匀，长期使用容易生锈。另外在做装配验证的时候，要把配套的外螺纹接头、生料带缠绕的厚度、扳手的活动范围都放进装配环境里做检查，确保模型拿到现场就能直接用，不会出现装配干涉、密封失效的问题，这才是做工业三维模型真正的价值，而不是只做一个看起来像的外观件。
