四通法兰连接式工业阀体结构设计

这款四通法兰式阀体，主要应用在工业流体管路的分流、合流以及多向介质换向场景中，常见于化工制程管线、市政给排水枢纽、暖通空调循环水系统以及小型液压动力单元的集成管路段，区别于常规两通阀的单通路设计，四个法兰接口可以同时对接四路独立管路，不需要额外加装三通、弯头类转接配件就能完成多向介质的通断控制，能有效减少管路系统的连接节点数量，降低接头位置的泄漏风险，同时缩短管路整体的安装排布空间。

从结构设计逻辑来看，整个阀体采用一体化铸造壳体作为承压主体，四个连接法兰与阀体本体为一体式成型结构，避免了焊接连接带来的应力集中、焊缝腐蚀泄漏等长期使用隐患。每个法兰端面上都均匀布置了螺栓通孔，安装时可以和对应通径的管路法兰通过螺栓副锁紧，法兰端面预留了密封垫片的安装槽位，装配时适配缠绕式垫片或者橡胶平垫，就能满足不同压力等级下的静密封要求。阀体内部的流道采用圆弧过渡设计，没有直角突变的结构，能最大程度降低介质流经阀体时的局部阻力损失，减少流体湍流带来的振动和噪音，同时避免流道死角位置的介质沉积，对于输送含少量固体颗粒的流体工况，也能降低颗粒卡滞、堵塞流道的概率。

在安装边界的设计考量上，四个法兰接口的端面保持严格的垂直位置关系，相邻法兰的轴线夹角为90度，对向法兰的轴线保持共线，安装时可以根据管路走向选择任意一个接口作为介质入口，其余接口作为出口或者控制端接入，不需要额外调整阀体的安装姿态。法兰上的螺栓孔采用跨中布置方式，也就是螺栓孔的中心连线与阀体流道轴线呈45度夹角，这种设计能避免螺栓安装时和相邻管路的支架、保温层产生干涉，同时保证法兰压紧时的受力均匀，不会出现局部密封压合不紧的问题。阀体的中心腔体预留了足够的阀芯安装空间，可以适配截止式阀芯、旋塞式阀芯或者球芯结构，根据不同的控制需求更换对应阀芯组件，就能实现换向、节流、截止等不同的控制功能，不需要更换整个阀体壳体，提升了部件的通用互换性。

从实际使用的工况适配性来看，这种一体式阀体的壁厚按照中低压管路的承压要求做了等强度设计，法兰位置的壁厚略大于阀体主体壁厚，来抵消螺栓锁紧时的局部压应力，避免法兰受力变形导致密封失效。阀体外部没有多余的凸起结构，外表面做了平滑过渡处理，方便后续做防腐涂层或者保温层包覆，在户外或者腐蚀环境下使用时，能减少积液、积尘的位置，降低外表面的腐蚀速率。在管路排布时，这款阀体可以直接替代传统的多管件拼接的多路连接节点，安装时只需要固定阀体本身的支撑位置，不需要为每个转接管件单独做支撑，能大幅减少现场安装的工作量，同时整个节点的结构刚性更好，能承受管路热胀冷缩带来的轴向、径向位移应力，不会像拼接管件那样在接口位置出现应力断裂的问题。

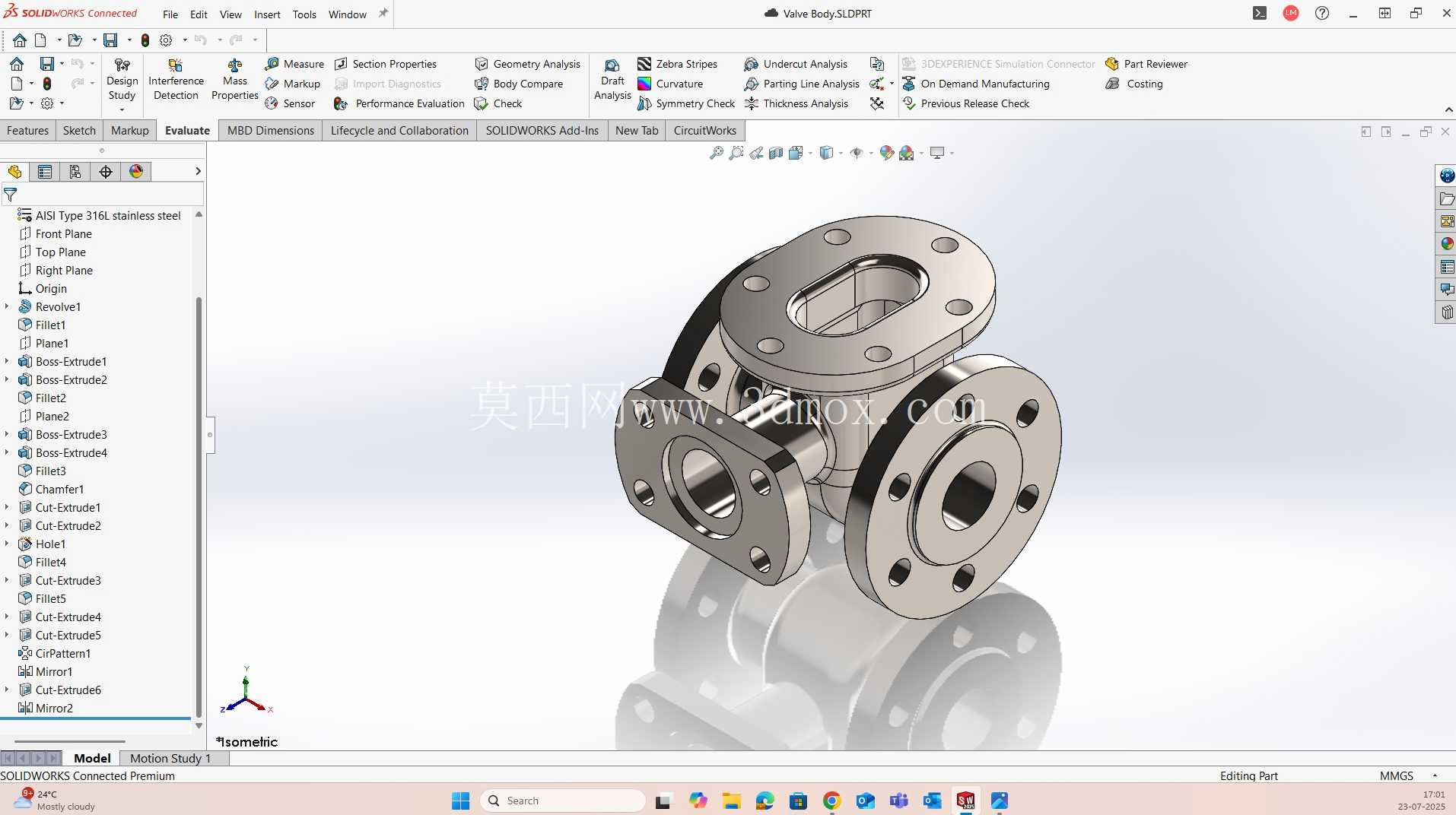

在建模过程中，所有法兰的连接尺寸、螺栓孔的位置度都严格遵循管路法兰的通用尺寸规范，保证加工完成后可以和标准通径的管路配件直接对接，不需要二次修配。内部流道的尺寸从法兰接口到中心腔体做了平滑的渐变过渡，既保证了介质流通的通流面积足够，又避免了腔体过大带来的阀体整体重量增加、材料浪费的问题。阀体上的所有棱角位置都做了工艺倒角，既可以消除加工过程中的锐边毛刺，避免安装时划伤操作人员，也能减少应力集中点，提升阀体在承压循环工况下的疲劳寿命。
